波形凸轮摆动从动件传动结构

项目分类:3D模型 发布时间:2021-08-31 ID:255328
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构
  • 波形凸轮摆动从动件传动结构

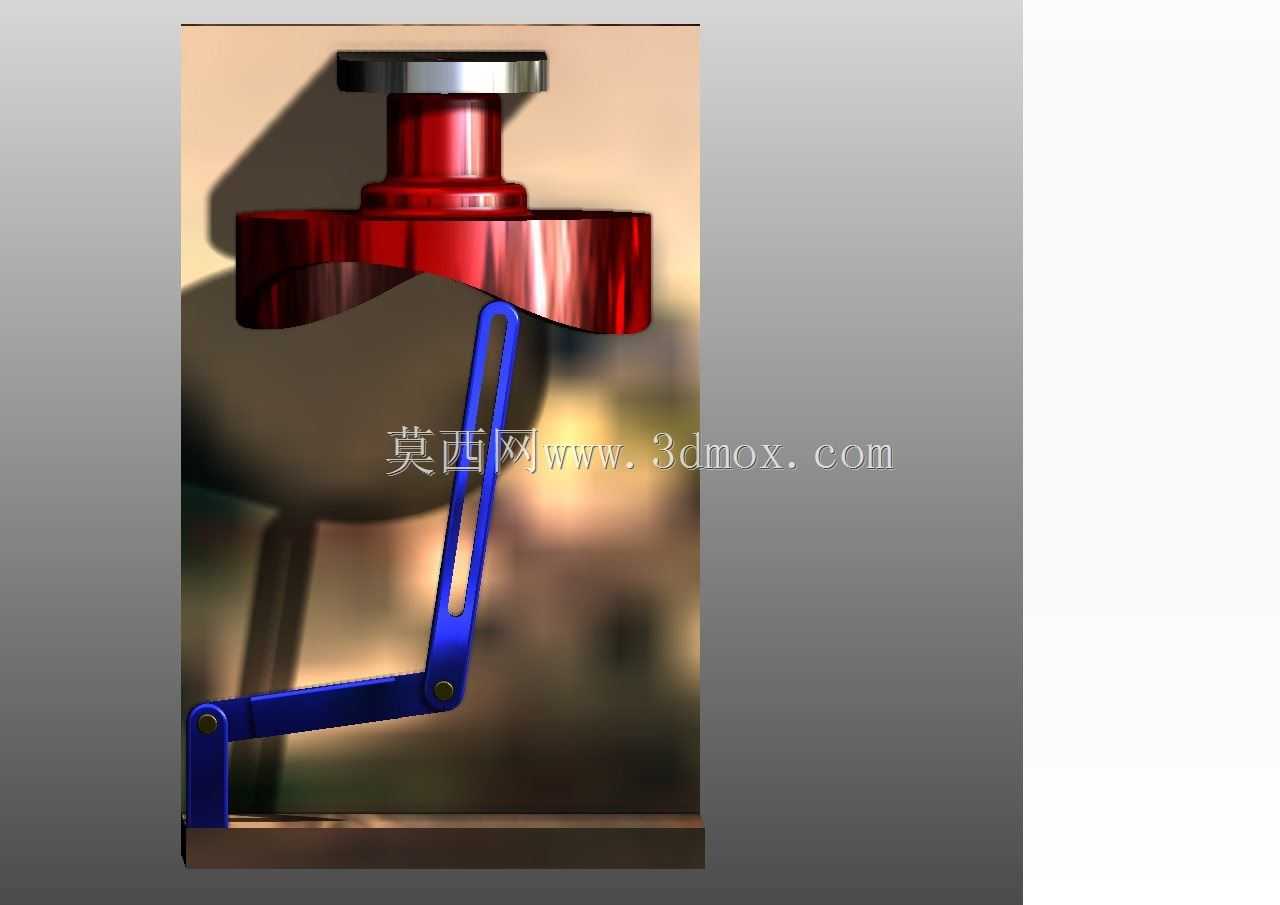

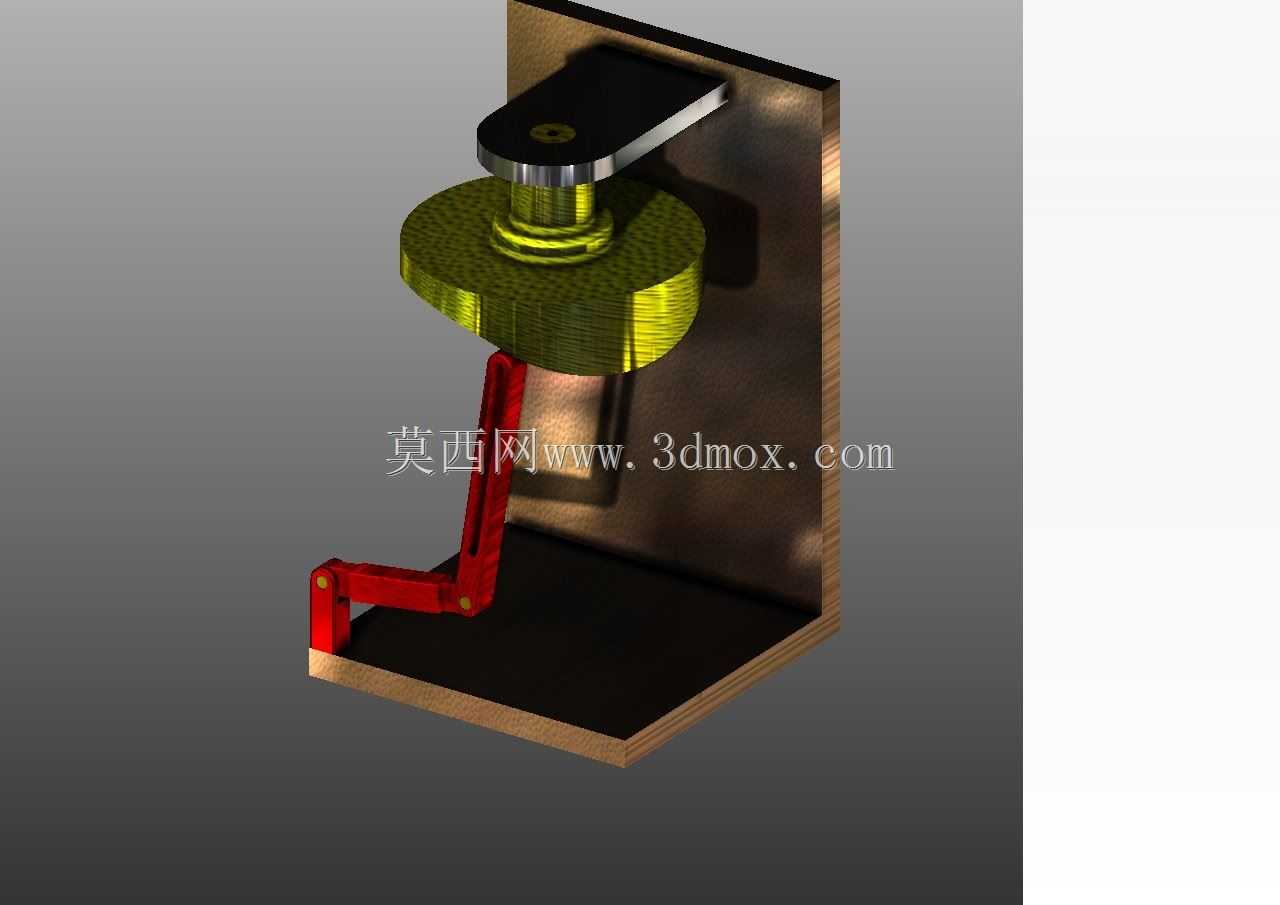

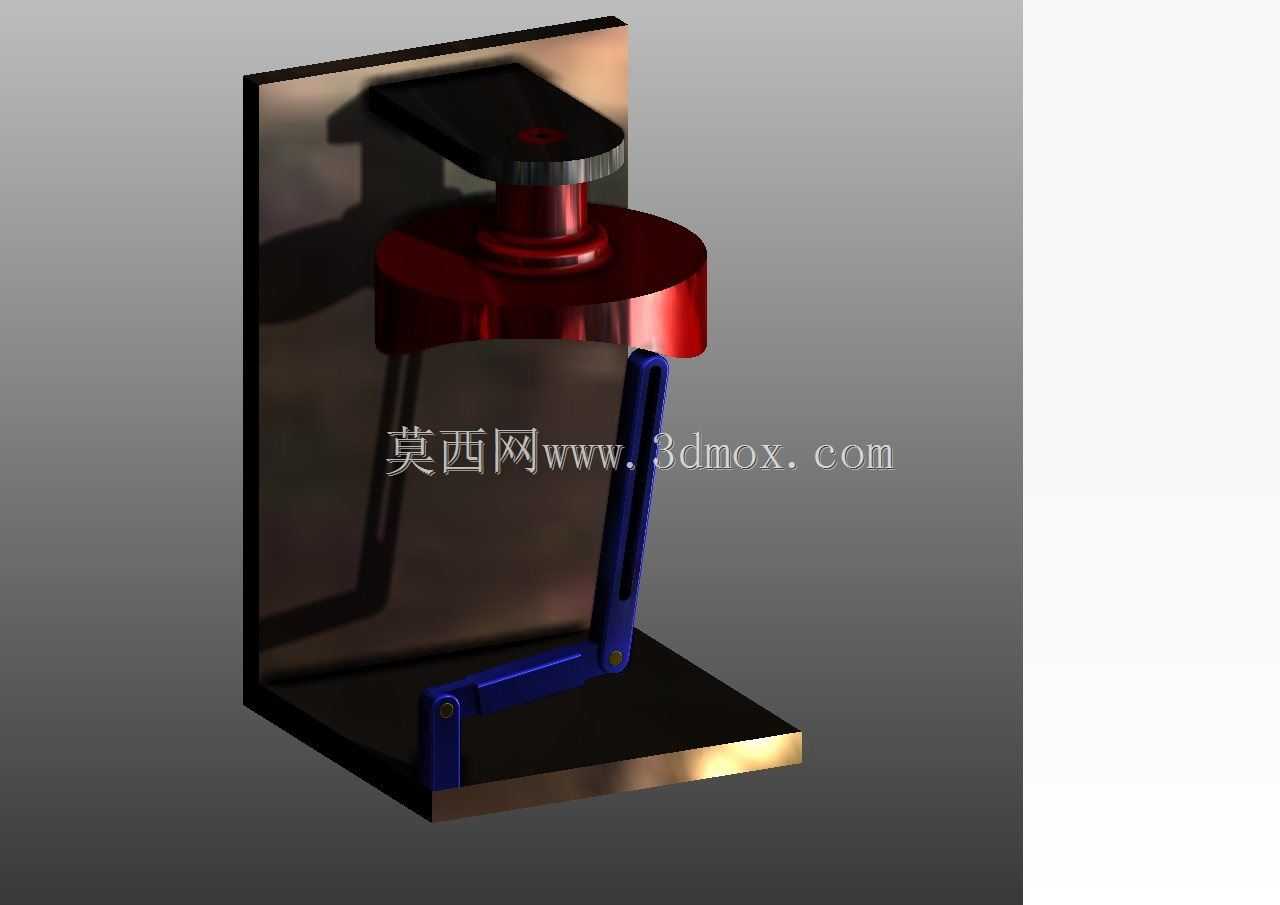

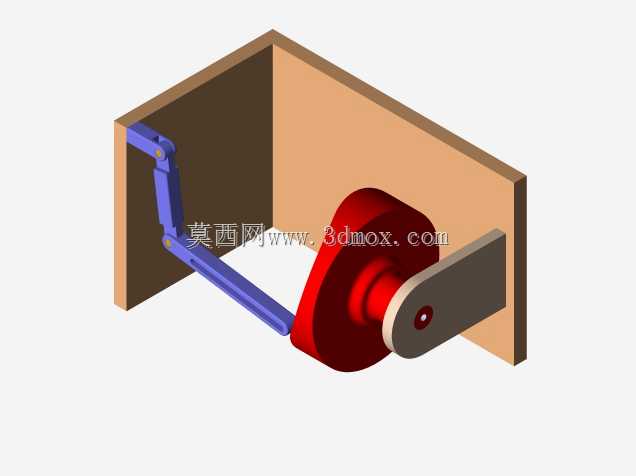

在轻工包装、纺织送经、小型自动化进给这类需要连续往复直线输出的工位里,这类波形凸轮搭配摆动从动杆的结构,比槽轮、曲柄滑块的冲击余量更小,很适合中低载荷下的匀速往复动作场景。整套结构的核心逻辑是把立轴端的连续圆周转动,通过凸轮端面的波形轮廓,把周向位移转化为摆杆的定角度摆动,再通过摆杆末端的铰接连杆,把摆角位移转化为垂直方向的直线往复输出,全程没有刚性碰撞的硬拐点,轮廓曲线做了等速过渡修正,能避免启动和回程阶段的刚性冲击。从安装边界来看,立轴的安装基准为底部轴肩定位,凸轮与轴采用键连接周向固定,轴向靠轴端挡圈锁止,整套传动组件的径向安装尺寸以立轴轴线为中心,预留摆杆摆动的全行程避让空间,不会出现运动干涉;从动摆杆的铰接支点固定在安装基座上,支点位置与立轴轴线的中心距是设计阶段的核心参数,直接决定摆杆的摆角范围和末端直线输出的行程长度。设计阶段优先匹配的是输出端的直线行程需求,反推凸轮波形的升程量,再结合摆杆的力臂长度修正轮廓曲线的压力角,保证整个传动行程中压力角始终处于许用范围内,避免出现自锁或者传动效率骤降的问题。摆杆与凸轮接触的端头做了圆弧面处理,减少接触应力集中,长期运行下的磨损量更可控,不需要频繁调整间隙。和盘形凸轮的直动从动件结构相比,这套摆动式结构的横向占用空间更小,不需要给从动件预留很长的直动导向安装位,在紧凑型设备的内部布局里更有优势,适合安装空间局促、需要把旋转动力就近转化为短行程直线动作的工位。整套结构的运动副全部采用铰接转动配合,没有复杂的导轨滑块结构,日常维护只需要定期给铰接点和凸轮接触面补充润滑即可,故障率比带滑动导向的直线输出结构低很多,在连续运行的自动化设备上能有效减少停机维护的频次。凸轮的波形轮廓采用对称设计,立轴每旋转一周,从动件就能完成两次往复直线动作,相比单升程凸轮,同转速下的输出频次翻倍,适合需要高频短行程往复动作的工序,比如薄膜牵引的压合动作、小型工件的间歇顶出工位,都能直接套用这类传动逻辑做结构适配。
