三角支撑式连接基座结构设计

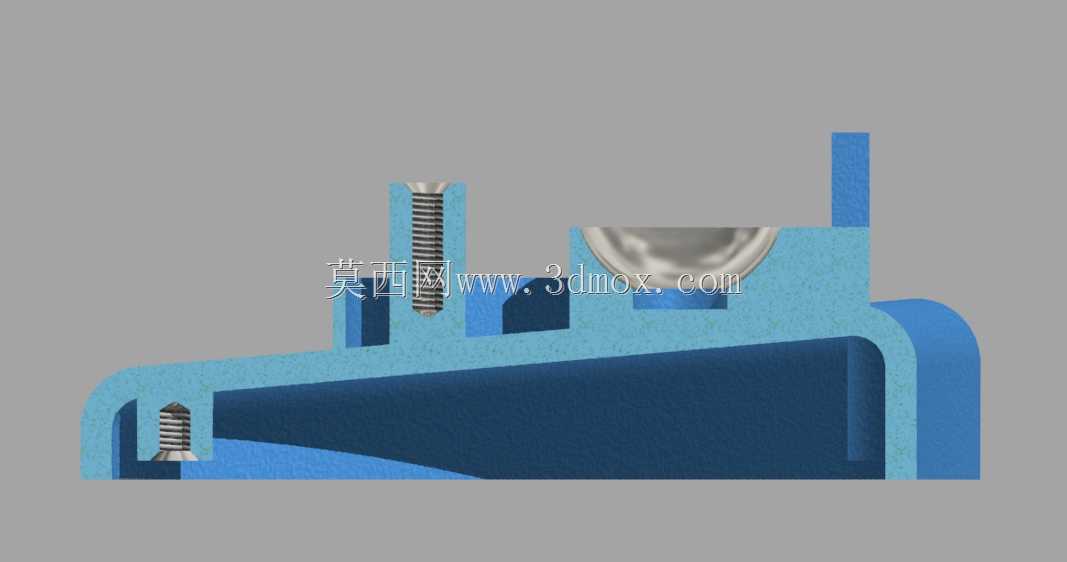

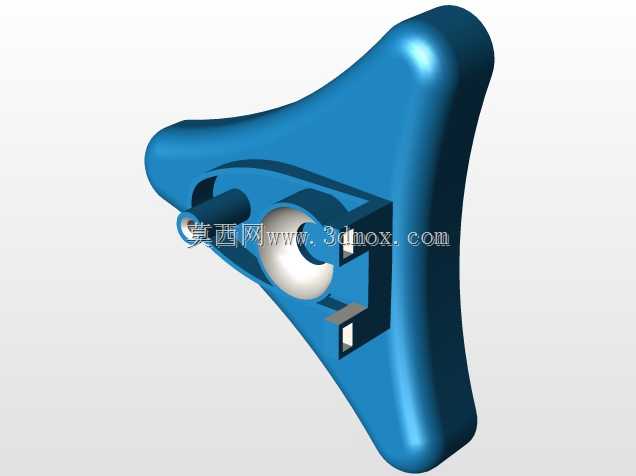

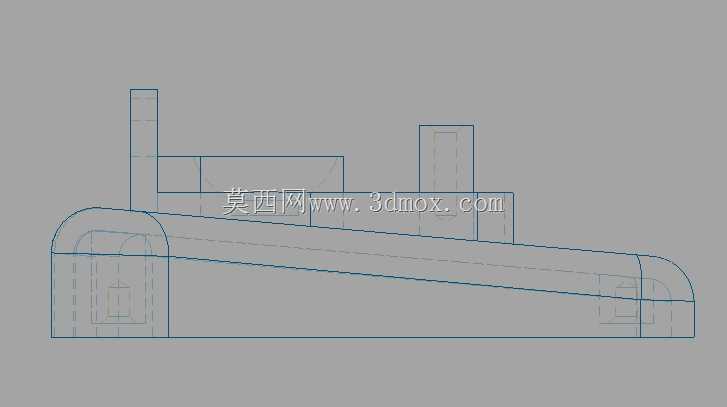

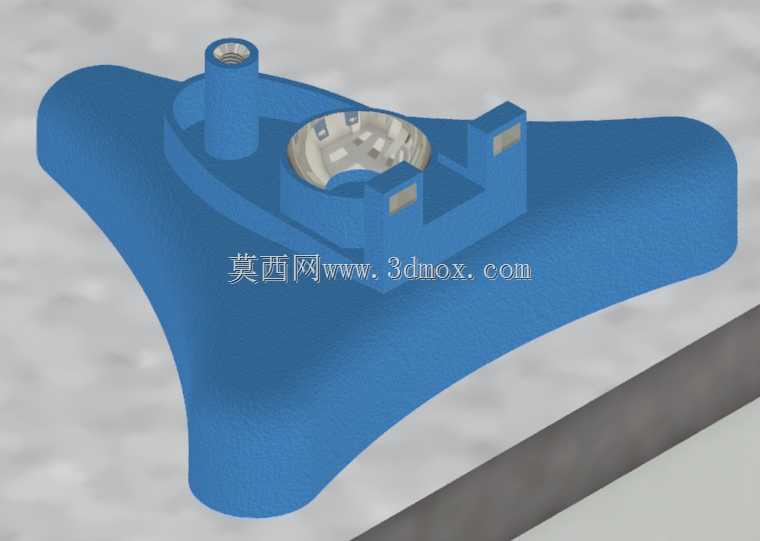

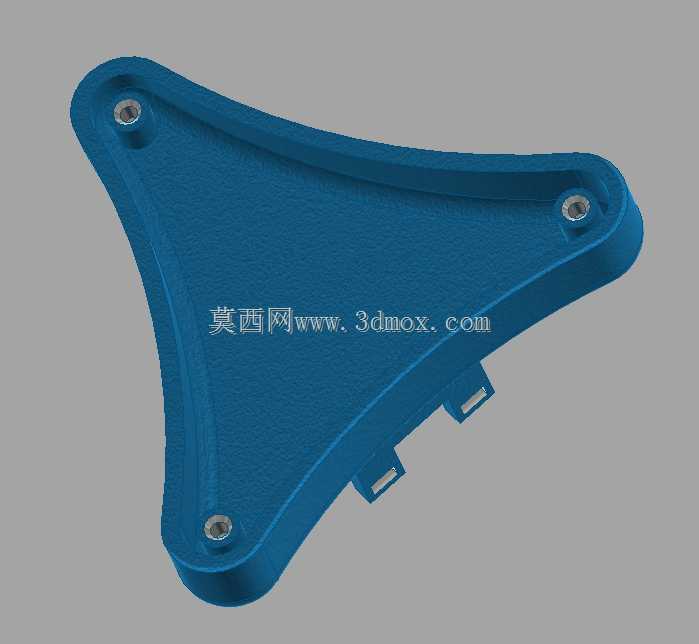

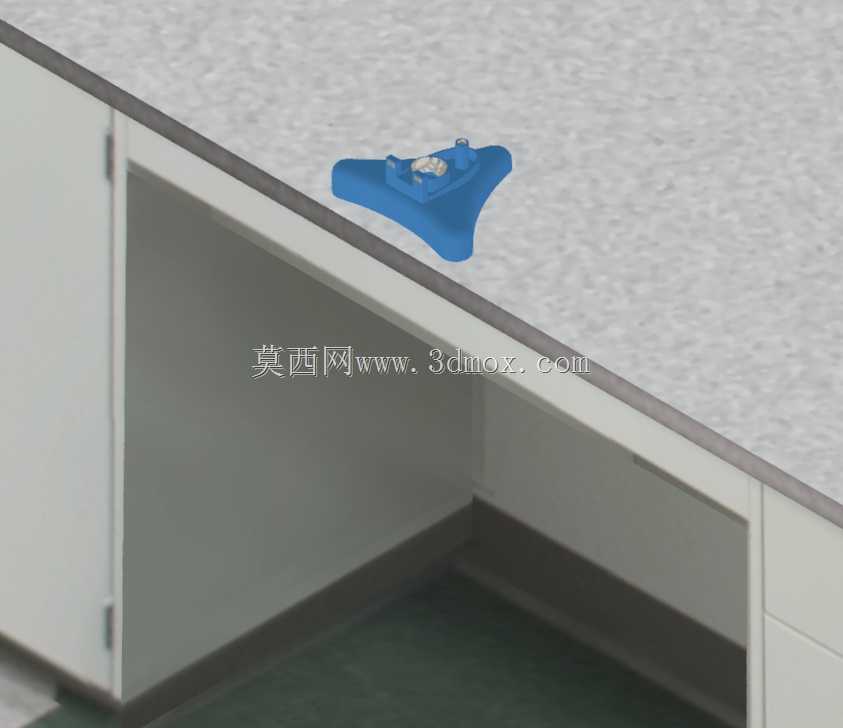

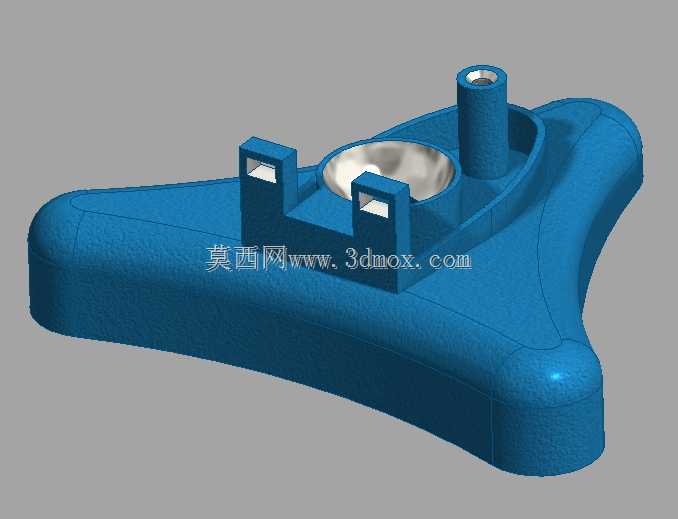

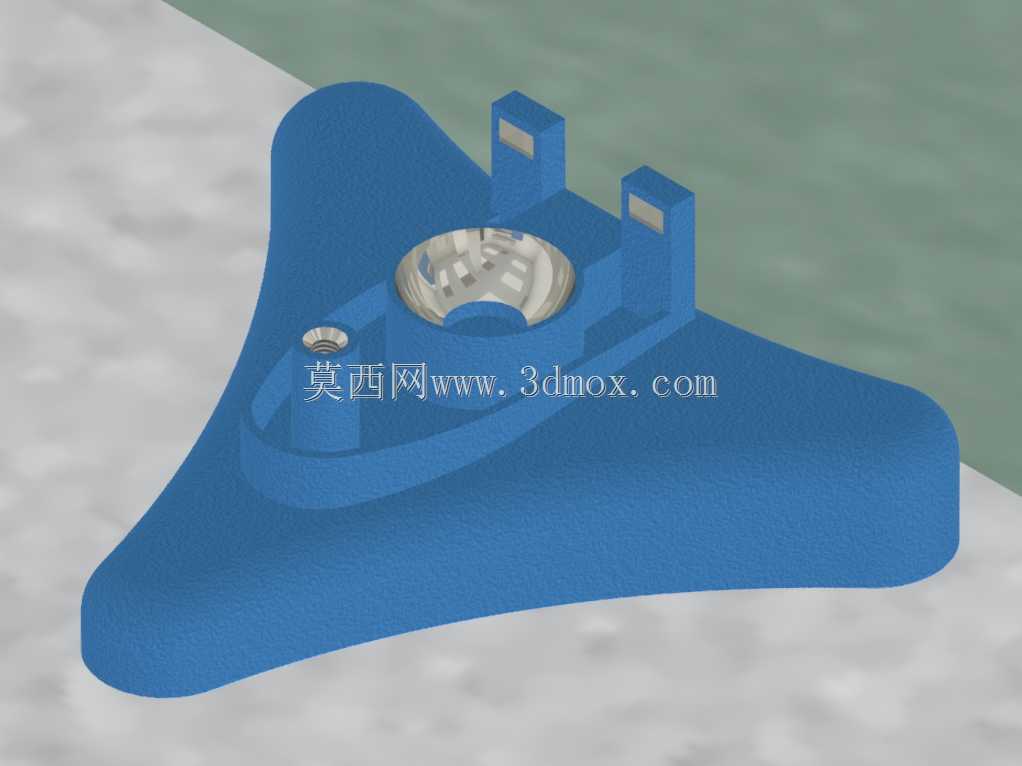

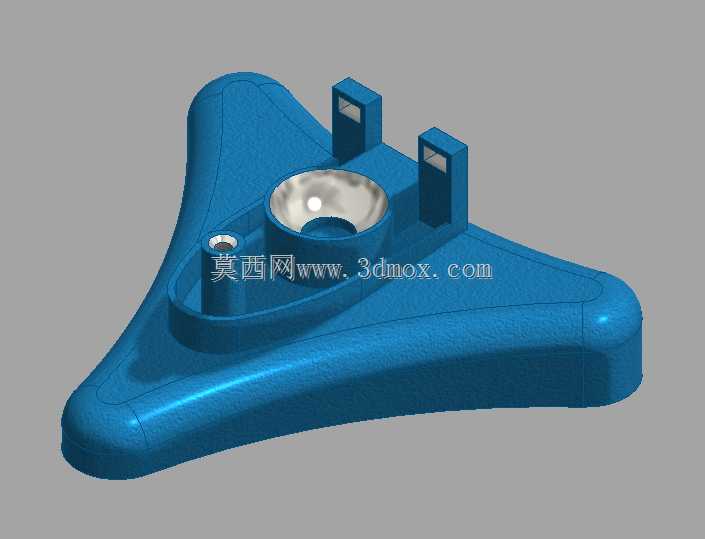

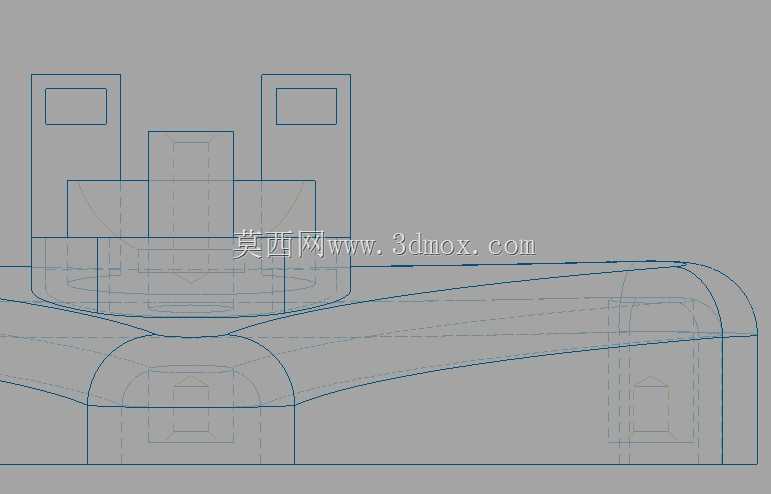

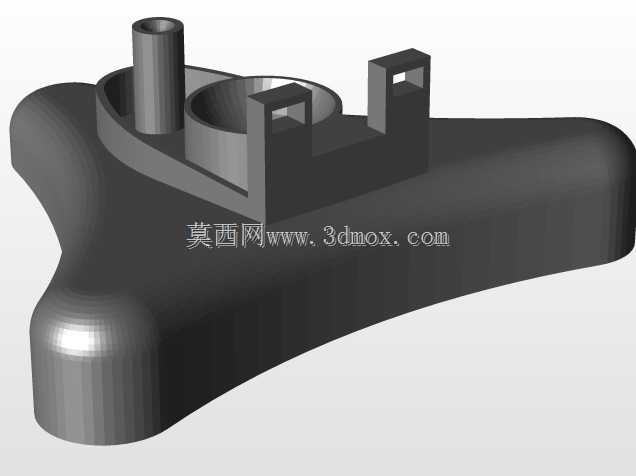

该三角构型的支撑连接基座，常见于需要三点稳定支撑的轻型设备装配场景，比如小型桌面检测仪器、便携工装夹具的底部承载结构，也可作为轻型输送线的末端转接支撑件使用，核心作用是为上部装配的功能部件提供稳定的安装基准，同时分散上部载荷到三个支脚位置，避免单点承载带来的应力集中问题。从结构设计逻辑来看，采用等边三角布局的三个延伸支脚，每个支脚末端做圆弧过渡处理，既避免尖锐边角带来的装配划伤风险，也能在支脚落地或对接安装面时，增大接触面积的同时减少边角应力开裂的概率，支脚内部做等壁厚的空心加强结构，在保证整体结构刚性的前提下降低构件自重，减少材料消耗。中心区域设置的沉孔结构，是核心的定位装配位，孔壁做光滑过渡处理，可适配对应直径的转轴或定位销，实现上部部件的转动或精准定位，沉孔周边的环形凸起结构，相当于加强筋的作用，提升孔位周边的结构强度，避免装配锁紧时孔位出现变形开裂。沉孔旁侧设置的两个带矩形通孔的凸台，是线缆走线或锁固件的让位结构，矩形通孔可穿过固定扎带或小型锁片，实现上部部件的线缆固定或辅助锁紧，凸台的高度与中心沉孔的安装深度做匹配设计，保证上部部件装配后，凸台顶面与部件安装面留有0.2mm的装配间隙，避免装配干涉。三个支脚的安装面做共面度公差控制，整体安装边界的外接圆直径适配常规小型设备的底部安装尺寸，支脚厚度根据承载需求做渐变设计，靠近中心位置厚度更大，向末端逐渐收薄，在保证承载能力的同时优化材料分布。设计时还考虑了注塑或压铸成型的工艺性，所有转角位置都做了圆角过渡，避免成型时出现应力集中或填充不满的问题，拔模斜度按照成型工艺要求做统一设置，保证构件可以顺利脱模，不需要额外的后处理工序即可满足装配精度要求。
