可调式成形头滑块执行组件结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255403
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计
  • 可调式成形头滑块执行组件结构设计

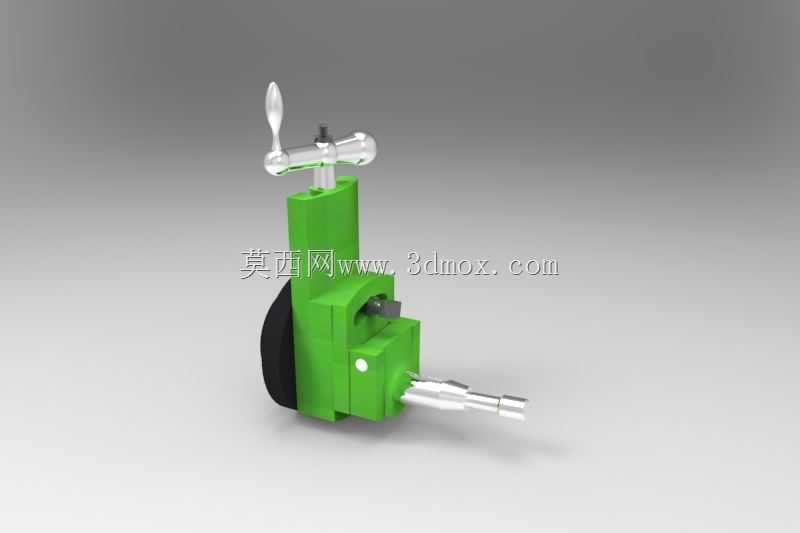

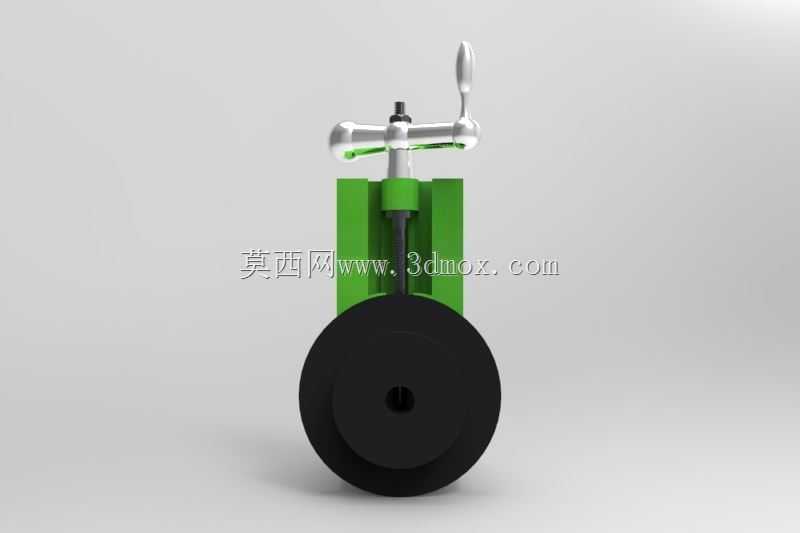

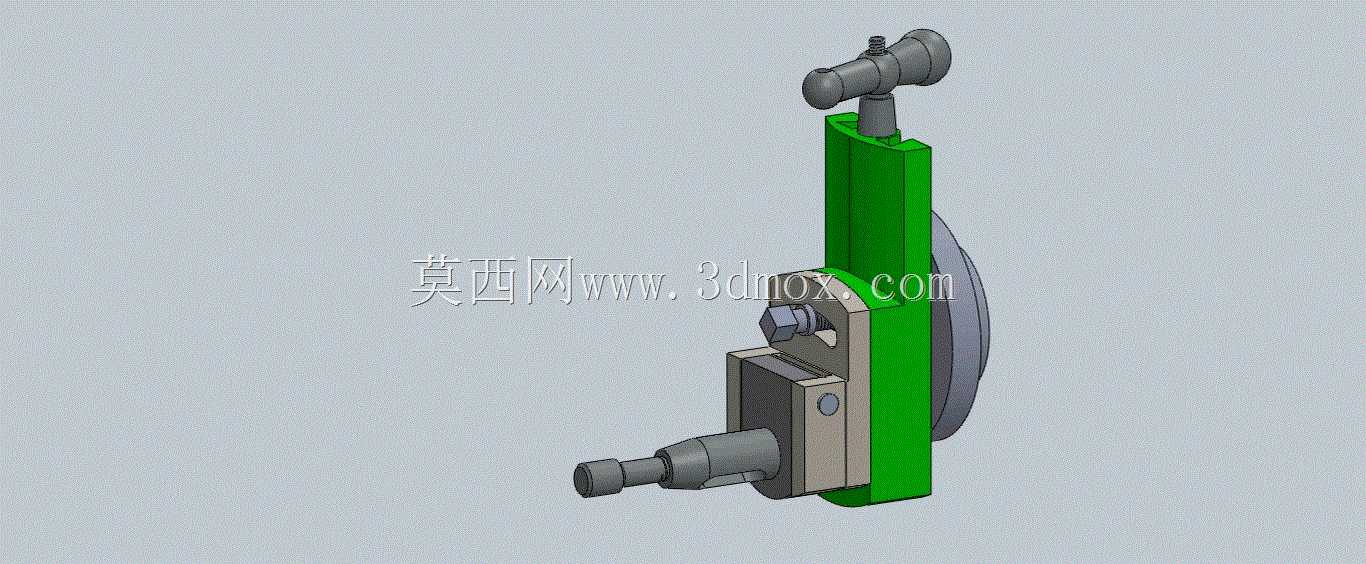

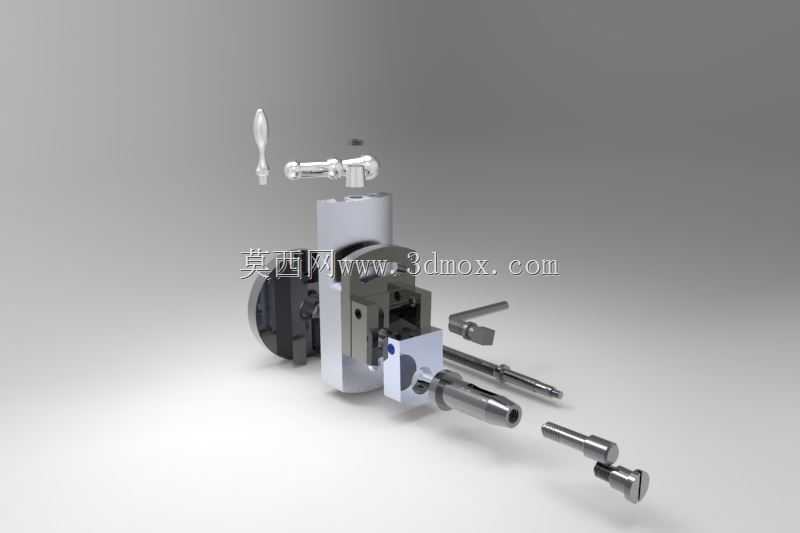

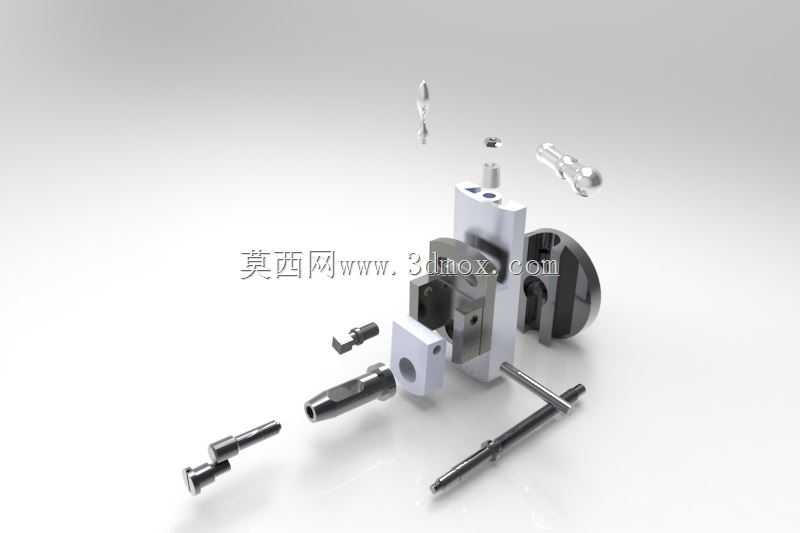

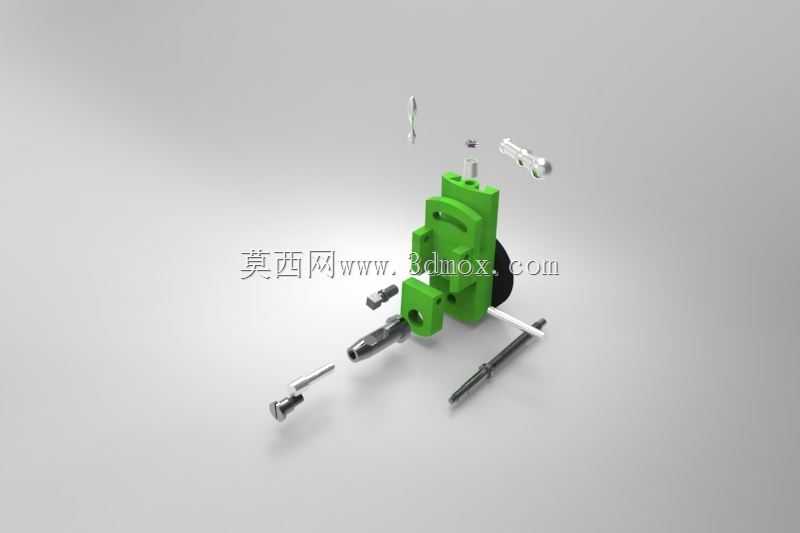

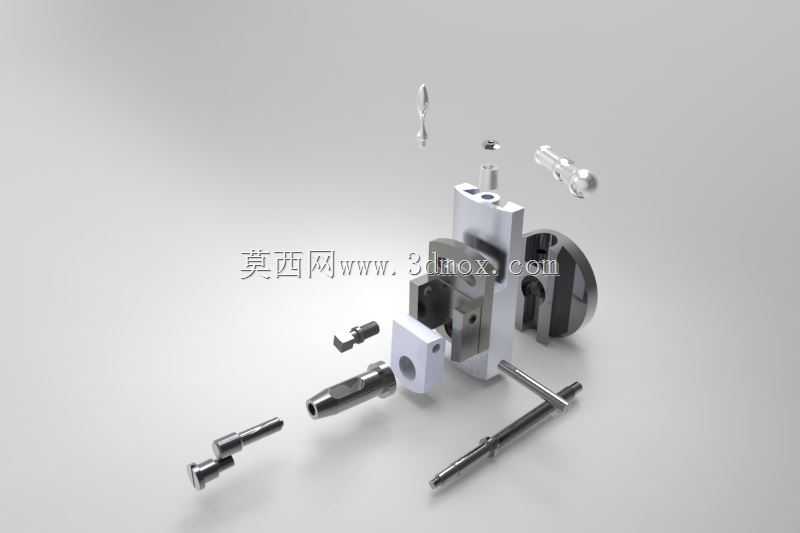

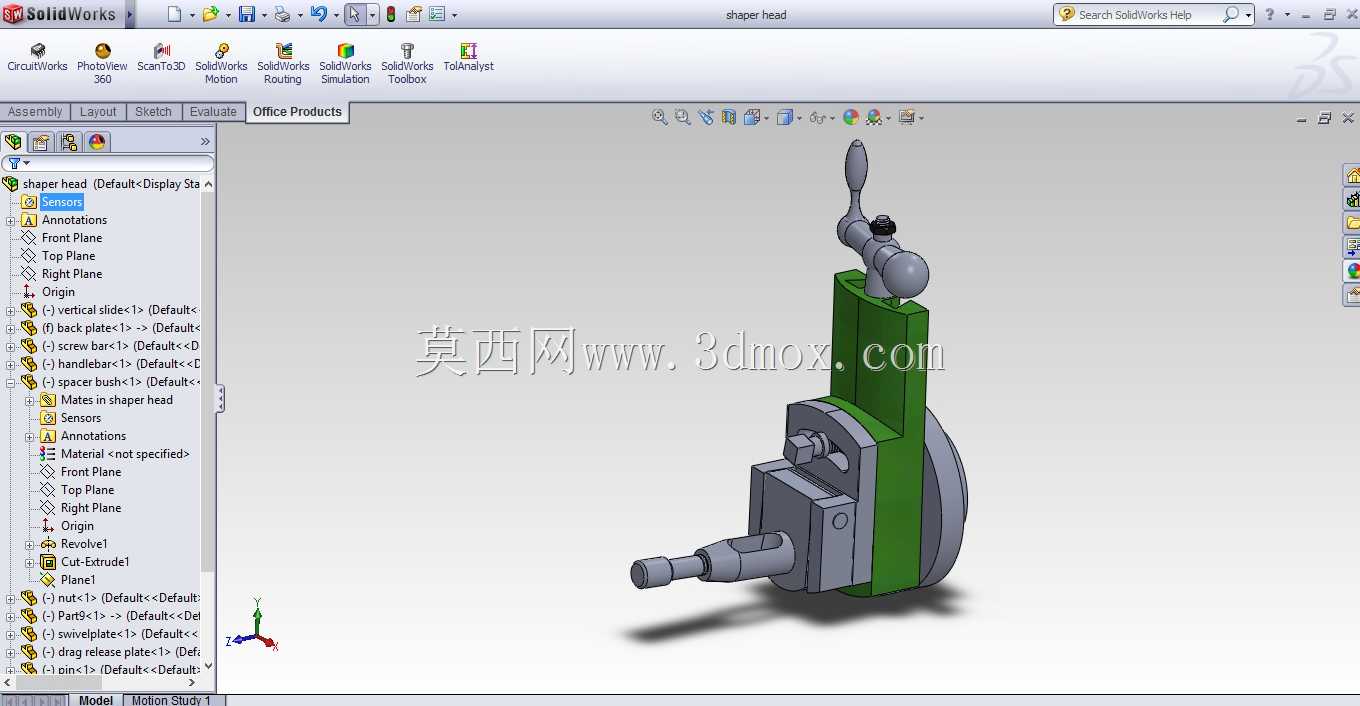

该滑块组件主要应用于专用成形加工设备的执行端,承担成形工位的进给调节、位置锁定与成形力传导功能,常见于小型五金件压形、管材端口整形、薄壁件局部成形的半自动加工工位,可直接安装在设备的立式安装基板上,配合驱动单元完成预设轨迹的成形动作。从结构设计逻辑来看,组件采用立式长条形主体作为承载基体,绿色的立式基座上加工有通长的导向安装槽,可适配不同安装高度的固定需求,基座侧面预留的锁紧孔位能在滑块位置调整完成后实现刚性锁止,避免加工过程中出现位置窜动影响成形精度。上部的手轮调节机构采用细牙螺纹传动副,转动手轮时可带动下部的成形执行头实现微米级的进给微调,手轮旁侧的锁紧拨杆可在调节到位后快速锁死调节螺杆,防止加工振动导致进给量偏移。下部的成形执行端采用快换式结构设计,不同规格的成形头可通过端部的锁紧螺钉快速更换,无需拆解整个滑块组件,能适配多种轮廓的成形加工需求,执行端与基座之间设置有耐磨导向衬套,可降低往复运动过程中的磨损量,延长组件的整体使用寿命。组件侧向设置的碟形轮为行程限位部件,可通过调整限位轮的轴向位置来约束滑块的最大进给行程,避免成形过程中出现过压损伤工件的情况,限位轮与基座之间的垫片组可微调限位的触发位置,适配不同成形深度的加工参数要求。安装边界方面,该组件的立式基座宽度适配常规设备的40mm规格安装槽距,整体厚度控制在65mm以内,不会占用过多的设备安装空间,端部执行头的中心高可在120mm至180mm范围内调节,能适配不同高度的工装夹具搭配需求。从受力传导路径来看,成形过程中工件施加的反作用力会通过执行头传递到导向衬套,再分散到整个立式基座上,最终通过基座的安装螺栓传导到设备机架,整个传力路径短且刚性充足,可承受最大1.2kN的成形反力而不出现明显形变,满足常规小型零件的冷成形加工受力需求。导向部位的配合间隙控制在0.02mm以内,既保证了滑动顺畅无卡滞,又能将执行端的跳动量控制在0.03mm以内,保障成形面的轮廓精度符合加工要求。
