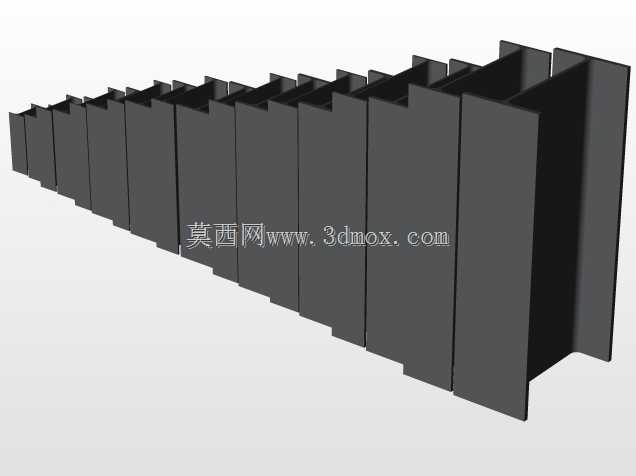

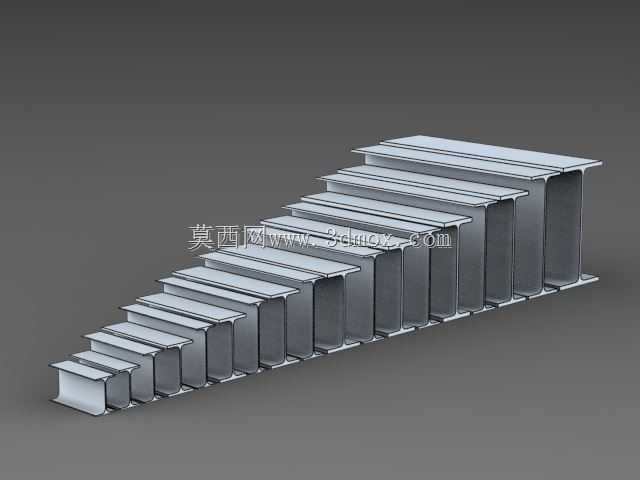

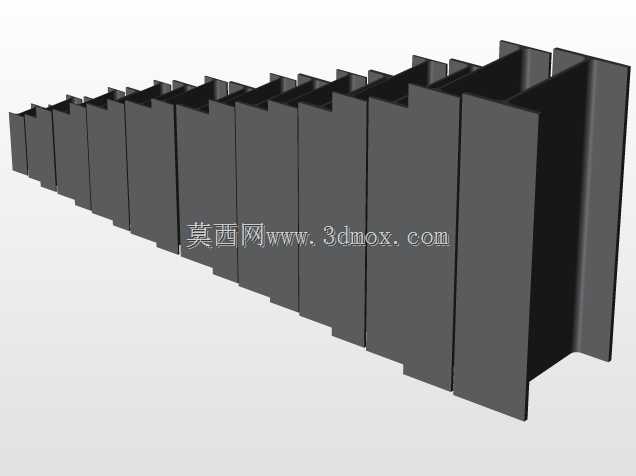

美标W系列H型钢截面参数化构件族

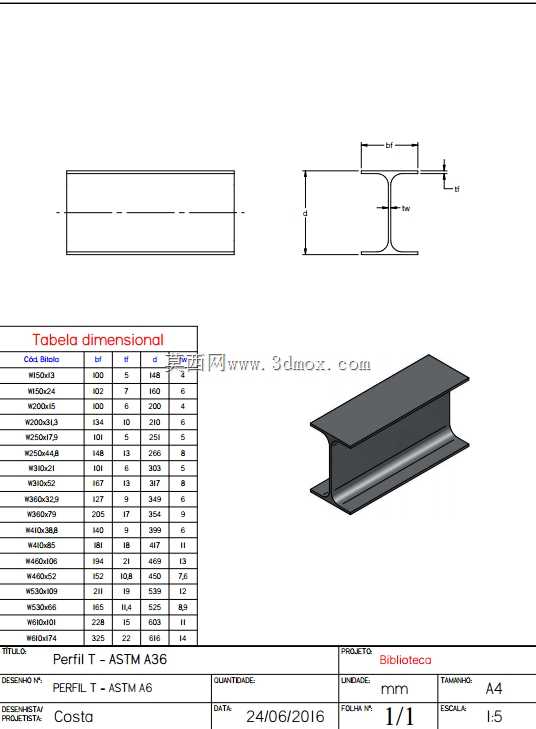

这套构件覆盖美标ASTM A6规范下W150到W610区间的宽翼缘H型钢，是钢结构设计领域常用的承重型材族库，日常做厂房刚架、设备支架、平台梁、栈桥承重结构选型时，不用再逐个查手册绘制截面，直接调用对应规格就能完成骨架搭建。做结构建模时最容易出问题的就是截面参数偏差，这套构件的翼缘宽度、腹板高度、壁厚、圆角过渡都严格对应美标型钢表的公称尺寸，每一个规格的截面形心位置、剪切中心都和实际型材一致，导入有限元分析软件做受力计算时，不会因为截面建模误差导致惯性矩、截面模量计算出错，省去反复核对截面参数的时间。实际工程应用里，这类H型钢的使用场景覆盖很广，大到多层钢结构厂房的主次梁、重型设备的承重底座框架，小到车间内的操作平台支架、管线支吊架、设备检修走台的承重梁，都能找到对应规格的型材。设计这套构件族的时候，特意保留了型材端部的标准截面特征，没有做多余的倒角或简化，做节点设计时可以直接匹配对应的连接板、加劲肋、螺栓孔位，不用再额外修整型材端部轮廓。安装边界上，所有规格的构件都保留了型钢的原始外轮廓尺寸，做梁柱连接节点时，能直接核对翼缘和柱面的贴合宽度、腹板和连接板的匹配高度，不会出现模型里看着能装上、实际加工时型材尺寸不对装不上的问题。做装配式钢结构设计时，这套构件还能直接用来统计材料长度，配合BOM表生成工具快速统计不同规格型钢的用量，不用手动逐个测量截面规格。很多新手做钢结构建模时容易把不同标准的型钢截面搞混，这套构件严格遵循美标W系列的尺寸规则，和欧标H型钢、国标H型钢的截面参数做了明确区分，调用时不会出现标准混用的错误。做设备机架设计时，针对不同的承重载荷等级，可以直接在这个族里选对应截面模量的规格，从轻型的W150系列到重型的W610系列，覆盖了从几百公斤载荷的小型支架到几十吨载荷的重型承重梁的选型需求，不用再单独绘制每一种截面的型材模型。构件的建模逻辑是沿长度方向的等截面拉伸，修改构件长度时不会出现截面变形的问题，调整梁段长度、做斜梁拼接时都能保持截面的完整性，适配不同跨度、不同安装角度的结构布置需求。
