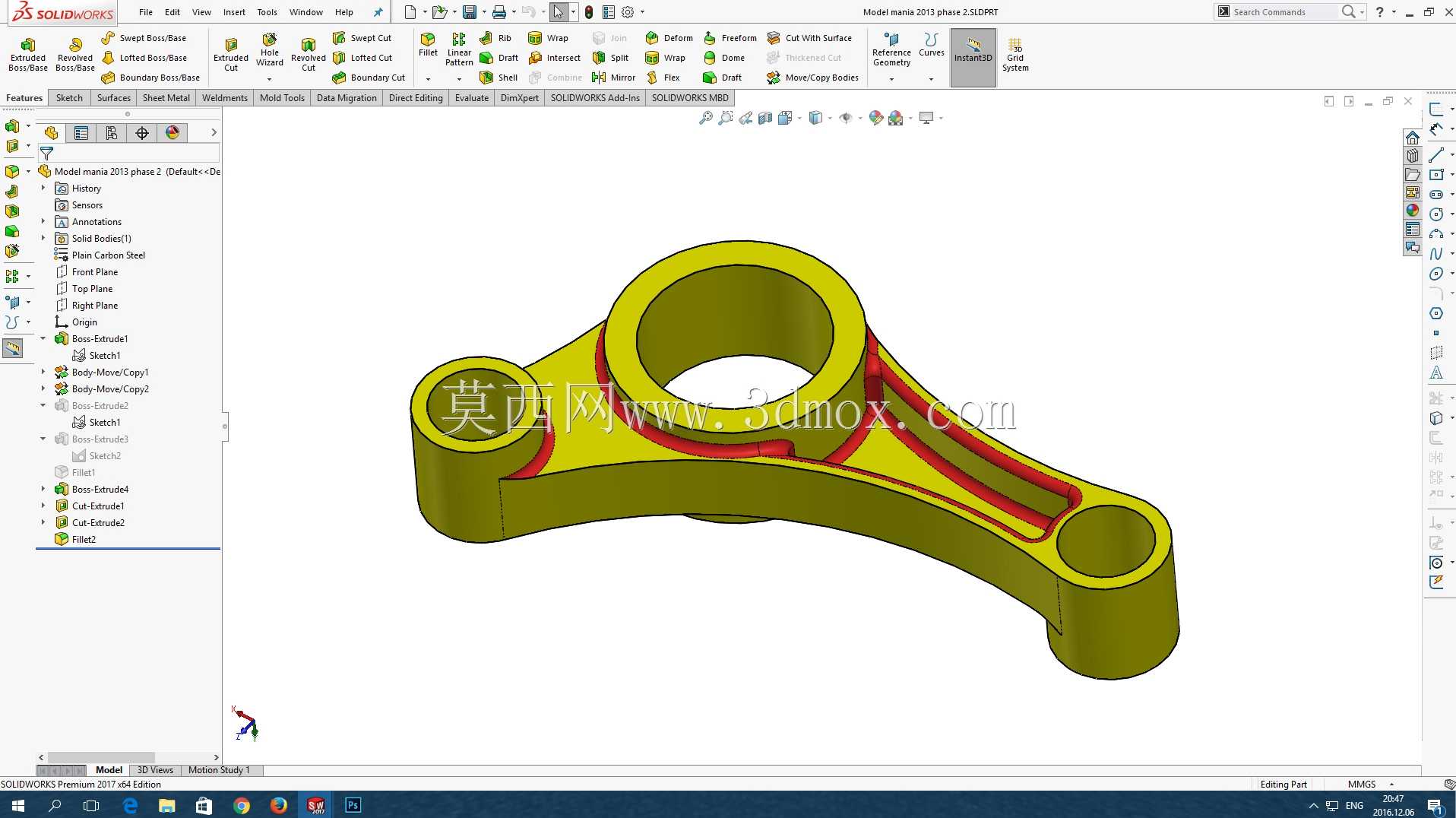

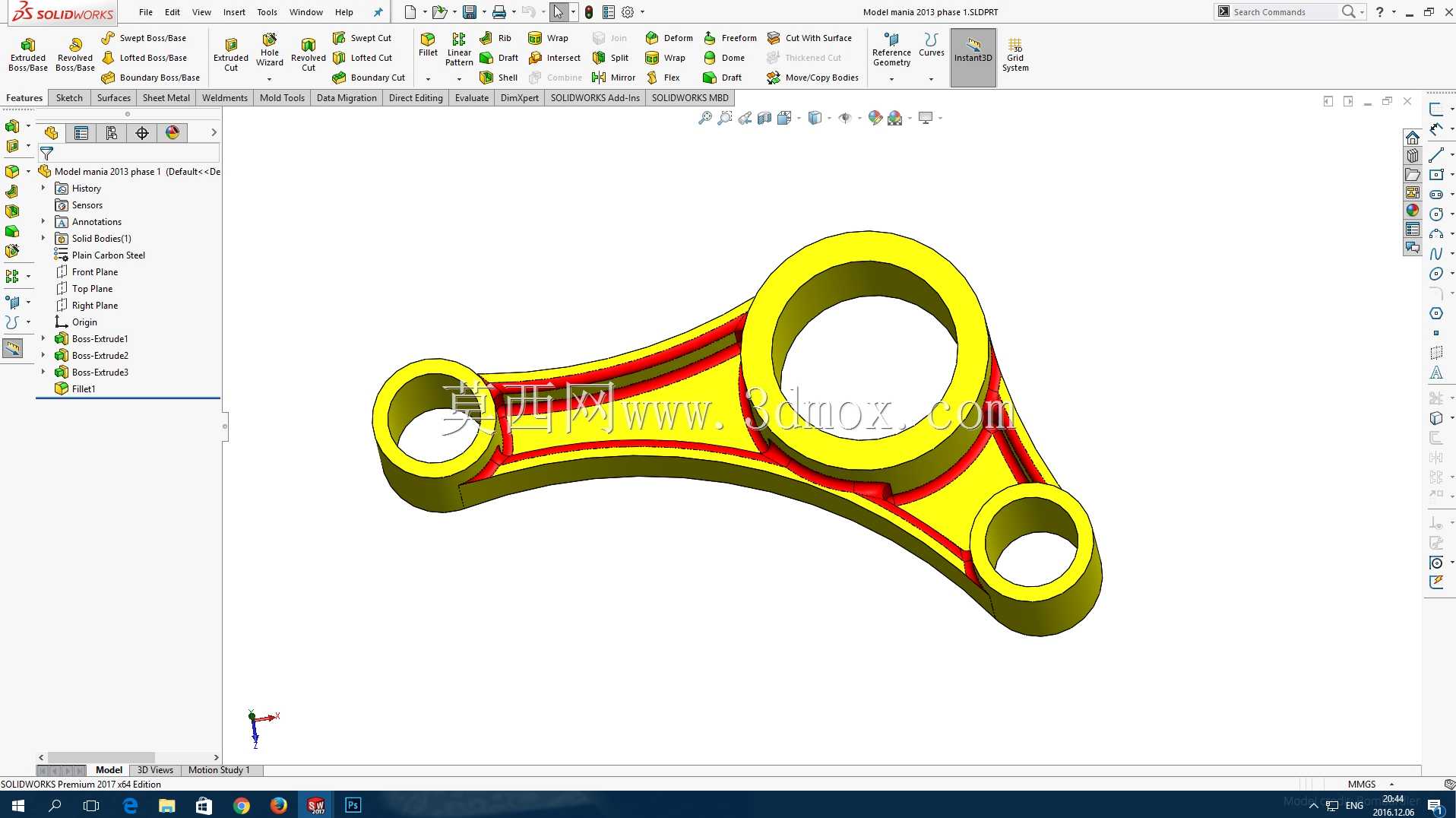

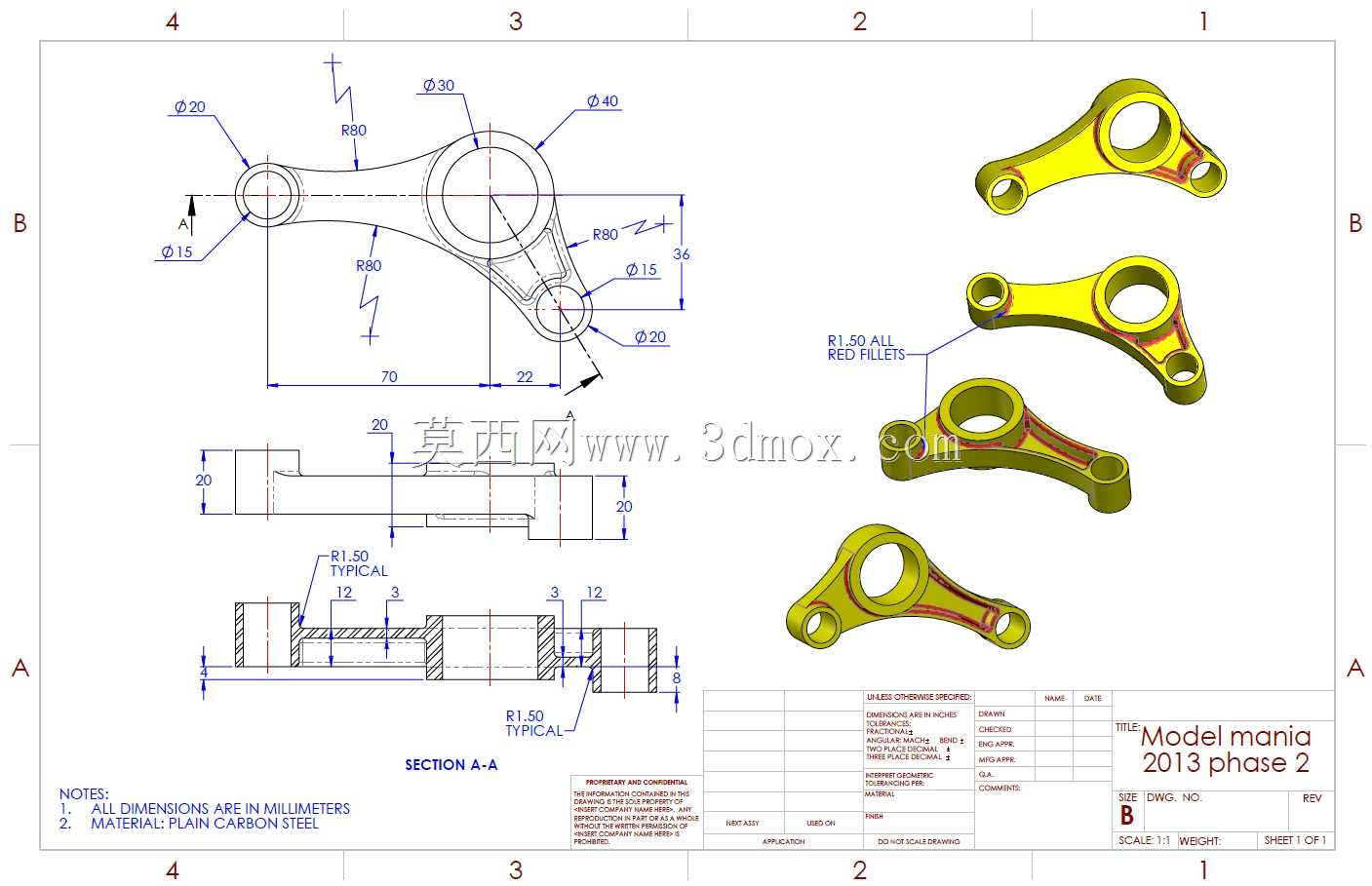

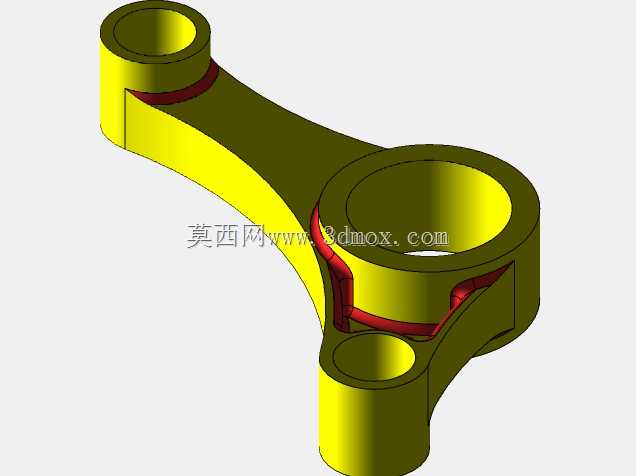

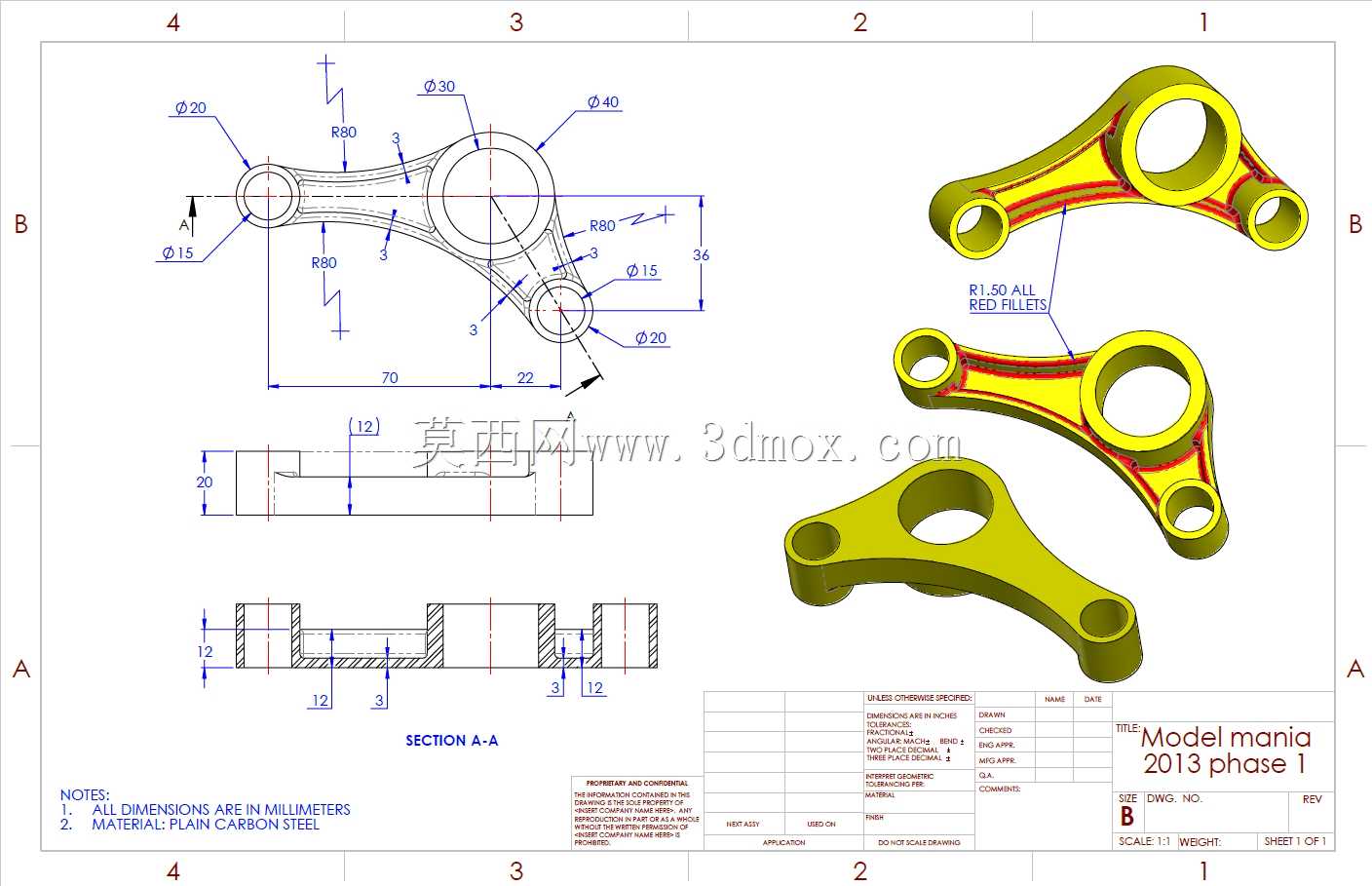

该零件属于典型的多铰接点传动摇臂构件,常见于中小功率内燃机的配气机构、轻工机械的往复传动单元、小型通用设备的行程转换机构中,核心作用是将主动端的旋转或摆动动作,按照固定传动比传递至从动端,实现动力的换向、行程放大或缩小,同时承担铰接点之间的载荷传递,保障传动链路的运动精度。从结构设计逻辑来看,零件采用三孔非对称布局,三个带衬套安装位的铰接孔分别对应主动输入、中间支撑、从动输出三个连接节点,孔位之间的中心距严格匹配传动链的运动学计算结果,其中主支撑孔位于结构重心附近,可降低摆动过程中的惯性力矩,减少运转过程中的振动损耗。零件主体采用变截面弧形肋板结构,在铰接孔位置做了局部加厚处理,所有孔端边缘设置R1.5的圆角过渡,避免应力集中导致的疲劳断裂,同时在非承载区域做了减薄挖空处理,在保证整体结构强度、刚度满足动载荷要求的前提下,尽可能降低零件自身重量,减少运动过程中的惯性冲击。从安装边界来看,三个铰接孔的孔径分别匹配不同直径的铰接销轴,孔内预留了衬套安装空间,可根据使用场景选配铜基衬套或滚针轴承,降低铰接位置的磨损速率;零件的整体外轮廓尺寸控制在紧凑范围内,厚度方向的截面尺寸适配常规的连杆安装空间,安装时无需对周边配套构件做额外改造,可直接替换同规格的传统冲压或铸造摇臂零件。设计过程中优先考虑了零件的加工工艺性,主体结构可采用模锻成型后精加工铰接孔的工艺路线,也可通过数控铣削直接加工成型,所有尺寸标注均以主支撑孔为设计基准,减少加工过程中的基准转换误差,剖面结构显示孔位内部设置了限位台阶,可直接限制销轴的轴向窜动,无需额外加装轴向定位挡圈,简化了装配流程。在实际工况适配方面,该结构可承受持续的交变弯曲载荷,弧形轮廓的设计避开了运动过程中的周边构件干涉位置,摆动全行程内无结构碰撞风险,表面的强化结构可适配每分钟数百次的往复摆动工况,长期运行下的形位公差保持能力优于等截面直臂结构,能够有效降低传动过程中的空行程误差,提升整套传动机构的动作响应精度。
- 上一篇:钣金结构多安装位金属固定支架
- 下一篇:仿生尖刺蜥蜴造型参数化生成设计
- 全部评论(0)
- 模板大小: 1.49 MB
- 售价:5金币
- 下载次数: 92
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
