钣金焊接转角包边结构件

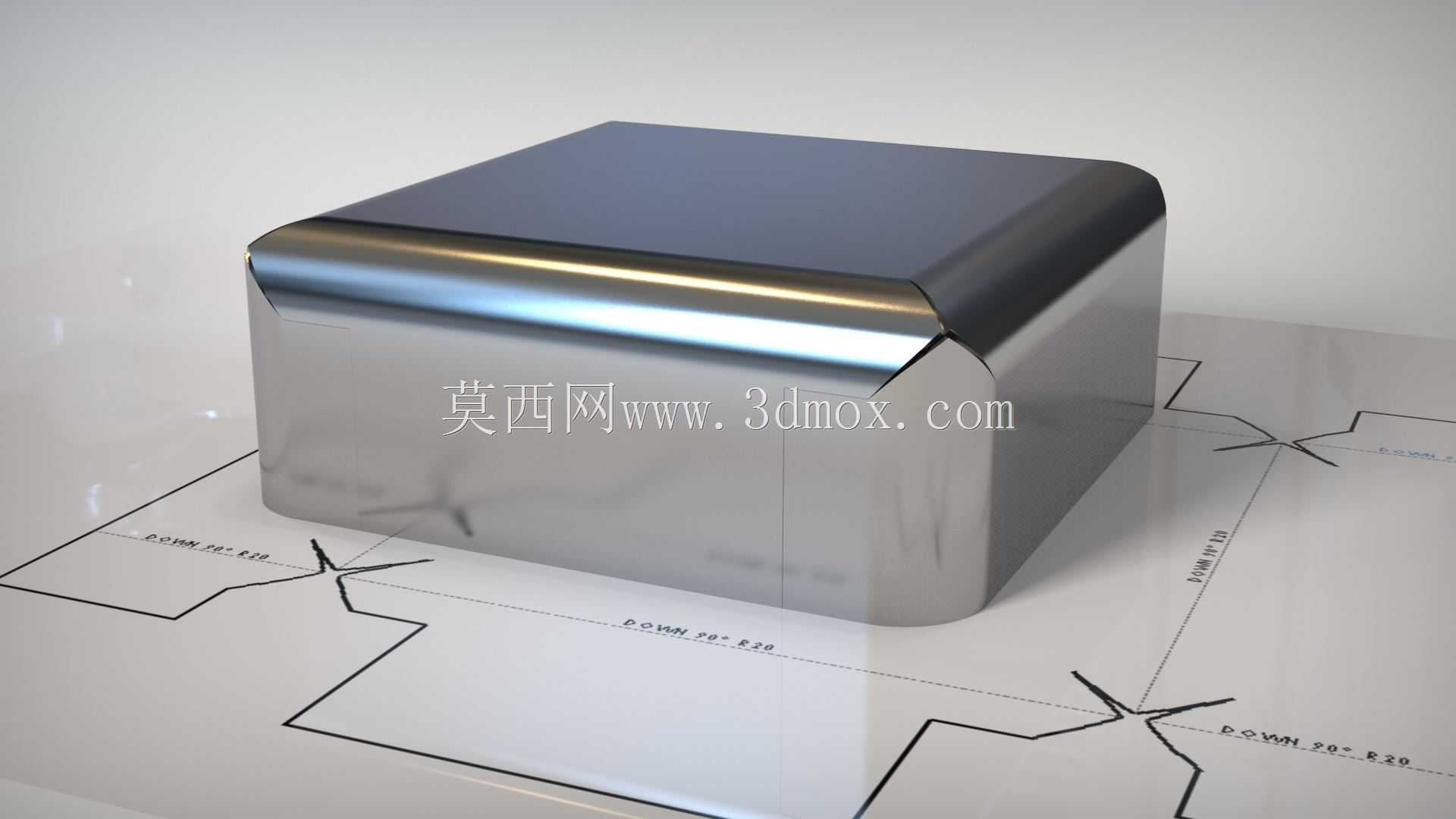

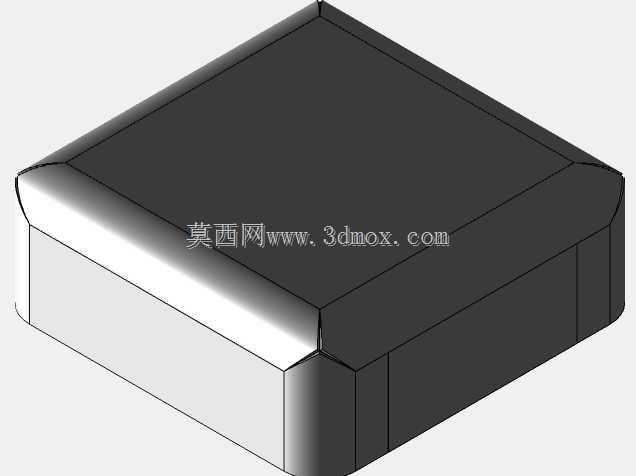

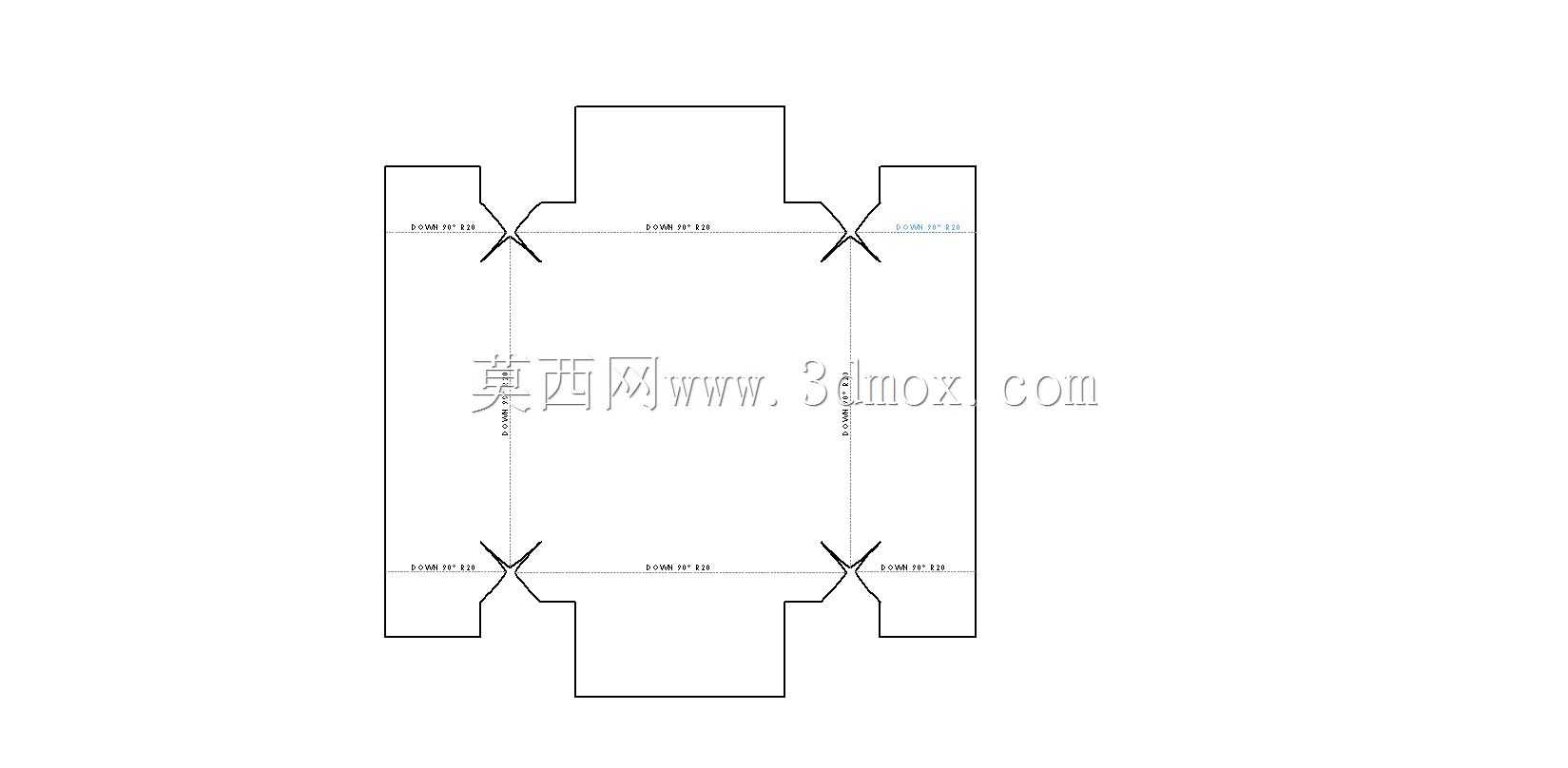

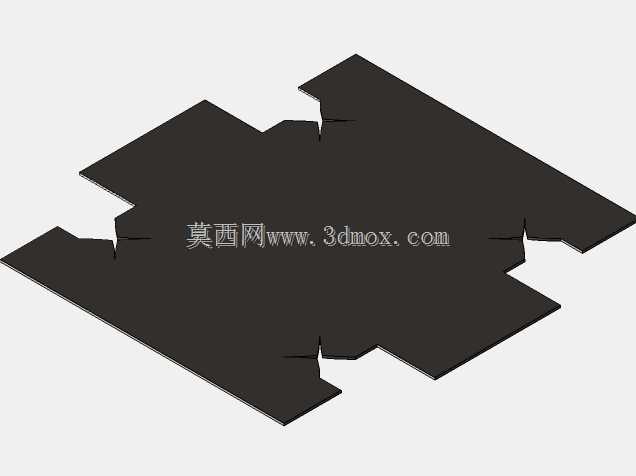

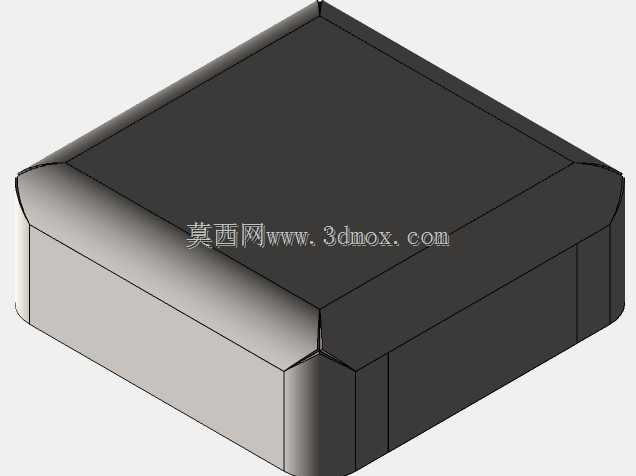

这类带圆角过渡的焊接转角包边件，多应用在钣金柜体、设备外罩、金属箱壳的边角防护场景中，日常在工业电控柜、户外设备防护壳、精密仪器金属外罩的边角位置十分常见，核心作用是替代多块板材拼接的尖锐直角结构，避免边角应力集中导致的焊接开裂，同时消除外露的锋利棱边，降低安装、运维过程中剐蹭伤人的风险，也能让壳体外表面更顺滑整洁，减少积灰死角。从结构设计逻辑来看，该转角件采用一体化折弯结合焊接封边的成型思路，顶面与两个相邻侧面通过大圆角折弯过渡，替代传统三块板材切45度角拼焊的工艺，大幅减少拼接焊缝长度，仅在转角内侧的接缝位置做焊接处理，有效降低焊接变形量，后续打磨抛光的工作量也能缩减近六成。设计时需要重点匹配安装边界尺寸，转角的外圆弧半径要和相邻钣金侧板的折弯半径保持一致，保证拼接后外表面齐平无错台，内侧的焊接让位槽深度控制在1.2-1.5mm区间，既保证焊料能够充分填充接缝，又不会让焊料溢出到外表面影响外观质量。该构件的壁厚通常根据应用场景的防护等级调整，普通室内设备外罩选用1.0-1.5mm的冷轧钢板即可，户外使用的防护壳体则会选用1.5-2.0mm的不锈钢板或镀锌钢板，配合内侧的间断焊工艺，在保证连接强度的同时控制焊接热变形。实际装配时，该转角件与相邻侧板采用搭接定位结构，折弯边预留0.1mm的装配公差，方便现场拼接对位，焊接完成后整体做表面处理，冷轧板材质做喷塑或喷漆，不锈钢材质做拉丝或镜面抛光，和相邻板面保持一致的表面质感。这类转角结构的设计难点在于折弯工序的回弹控制，大圆角折弯时需要根据板材材质调整折弯机的下压量和补偿角度，避免折弯后圆弧面出现凹凸不平的缺陷，焊接时采用氩弧焊冷焊工艺，减少热输入量，防止圆角位置受热变形出现圆弧塌角的问题。在设备运维场景中，这种一体化转角结构相比拼接结构的抗冲击性能提升40%以上，遇到外力磕碰时，圆弧面能够分散冲击力，不会像直角拼缝那样容易出现焊缝开裂、边角凹陷的问题，长期使用的维护成本更低。
