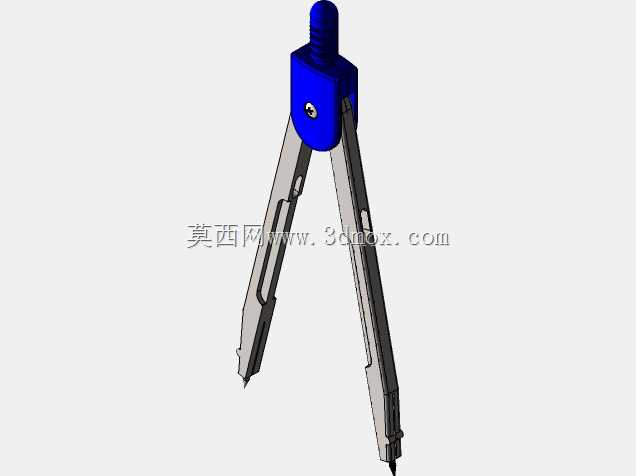

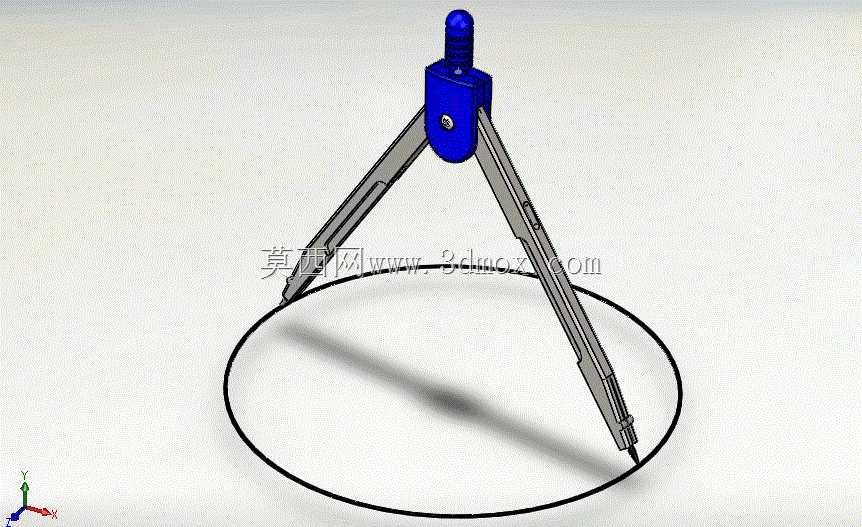

绘图用分规式圆规三维结构设计

日常手工制图、机械图样绘制、工程测绘作业中，这类分规结构的绘图圆规是基础作业工具，区别于普通学生款圆规，该结构兼顾画圆、等分线段、量取尺寸的多重功能，在机械制图手工绘图环节、建筑方案手绘草稿阶段、美术专业绘图作业中都有高频使用场景。从结构设计逻辑来看，该模型采用顶部旋钮式锁紧结构，两个规腿通过顶部枢轴实现开合角度调节，枢轴位置设置阻尼结构，保证规腿开合到任意角度都能保持稳定姿态，不会在绘图过程中出现腿距偏移导致绘制的圆弧尺寸失准。规腿主体采用细长杆式结构，其中一侧规腿末端设置针尖定位结构，用于扎入图纸表面确定圆心位置，针尖部分做微锐处理，既保证定位时不会在图纸上留下过大针孔，也能避免绘图过程中针尖滑移导致圆心偏移；另一侧规腿可适配铅芯或者鸭嘴笔接头，满足铅笔绘稿、墨线描图的不同作业需求。在尺寸边界设计上，该圆规完全展开后最大绘制半径可覆盖常规A3图纸的对角圆弧绘制需求，收拢后整体长度适配常规绘图工具盒的收纳尺寸，不会出现过长无法放入标准绘图套装的问题；顶部旋钮做防滑滚花处理，使用者佩戴薄款绘图手套也能轻松操作锁紧与调节，不会出现打滑拧不动的情况。规腿中部设置微调结构，当需要绘制小半径圆弧或者精确调整腿距时，不需要大幅度开合规腿，仅通过微调旋钮就能实现毫米级的腿距调整，适配精密制图时的尺寸精度要求。从实际使用场景的适配性来看，该结构的圆规不仅能在普通绘图纸上作业，也能在硫酸纸描图、坐标纸测绘场景下稳定使用，针尖的定位深度经过结构优化，不会扎透常规厚度的硫酸纸，避免描图时破坏下层图样。规腿的开合角度做了限位设计，最大开合角度下两个规腿不会出现脱轴或者结构干涉，最小收拢状态下两个规腿末端可完全对齐，满足分规等分线段时的两端点对齐需求，不需要额外调整针尖与笔端的高度差。整体结构没有多余的外露凸起，握持时贴合手部虎口位置，长时间绘图作业不会出现硌手的问题，枢轴位置的阻尼力矩经过适配，既不会因为阻尼过小导致规腿自行移位，也不会因为阻尼过大导致单手开合调节困难，适配单人单手操作的使用习惯。
