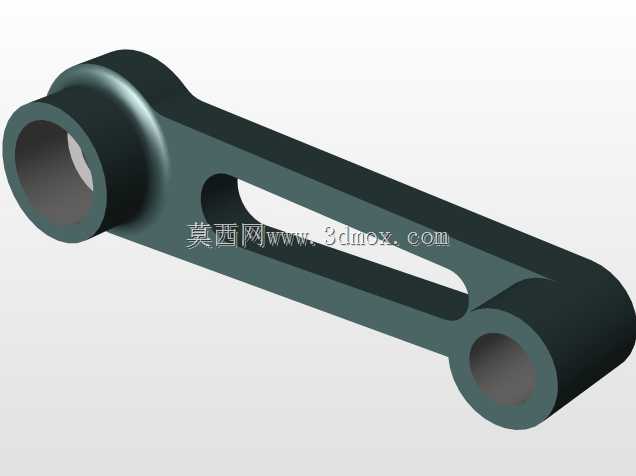

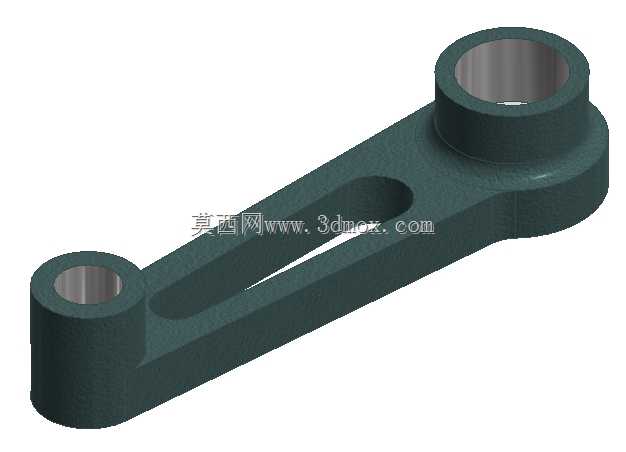

双孔长槽型传动连接连杆结构

这类双孔带长槽的连杆构件，常见于中小功率的间歇传动机构、轻工机械的进给联动单元以及小型自动化设备的行程调节组件中，核心作用是在两个铰接运动副之间传递既定轨迹的往复动力，同时借助杆身的长槽结构实现铰接点位置的微调，适配不同行程的传动需求，不需要重新加工构件就能完成传动行程的适配调整，在小批量设备改型、教学实训结构搭建场景中实用性很强。从结构设计逻辑来看，两端的同轴套筒孔是核心安装基准，孔内壁预留了足够的壁厚来承受铰接销轴传递的交变载荷，避免长期往复运动下出现孔壁磨损失圆的问题；套筒与杆身的衔接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，能有效分散运动过程中产生的弯曲应力，降低构件在交变载荷下出现疲劳断裂的风险。杆身的长槽采用等宽设计，槽的两侧壁厚保持一致，避免单侧壁厚不足导致受力时出现侧向变形，槽的两端做了半圆收尾，和槽宽保持同直径，既方便加工时走刀，也能减少槽端的应力集中。设计这类构件时，首先要确定两端铰接孔的中心距基准，这个尺寸直接决定了传动机构的摆角范围，中心距偏差过大会导致运动卡滞或者传动精度不足；其次要核算套筒孔的内径与配合销轴的公差配合，一般采用间隙配合保证铰接转动顺畅，同时控制配合间隙避免运动过程中出现过大的回程误差。杆身的厚度需要根据传递的额定扭矩核算，保证在最大载荷下杆身的弯曲变形量在允许范围内，不会因为挠曲变形影响传动精度。长槽的长度范围要覆盖需要调节的行程区间，槽宽和配套的调节销轴外径匹配，锁紧后能保证连接刚性，不会在传动过程中出现销轴滑移。安装时需要注意，两端套筒孔的端面要和铰接支座的安装面保持平行，避免偏载导致销轴单侧磨损；长槽内的调节销轴锁紧时要保证端面压紧力均匀，避免杆身被压变形影响槽的直线度。这类构件在实际使用中，不需要额外加装辅助导向件，依靠两端铰接副的约束就能完成既定的平面运动，结构简单可靠，维护时只需要定期检查铰接孔的磨损量以及长槽锁紧位置的紧固状态即可，适合在中低速、载荷波动不大的传动场景中使用，很多入门级机械结构实训也会采用这类构件作为典型案例，帮助初学者理解连杆传动的运动逻辑、应力分布特点以及安装配合的基本要求。
