交叉弦线结构双曲面立体构造件

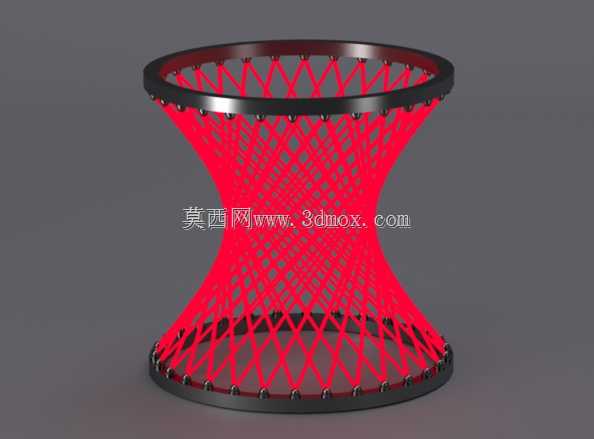

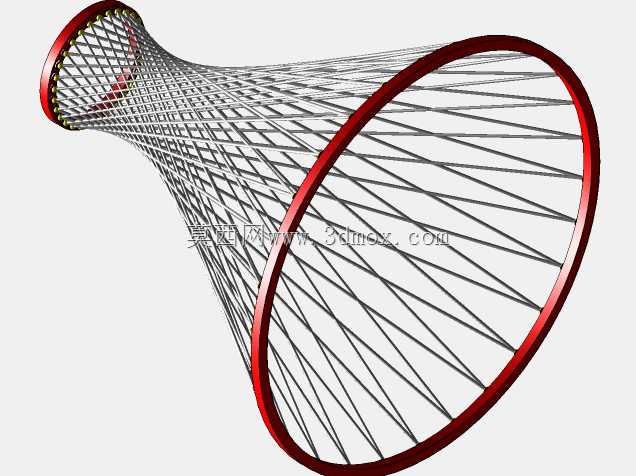

这类双曲面弦线构造件常出现在力学教具、空间几何展示装置以及创意装饰承重结构的设计场景中，不少高校工程力学、机械原理实验室会采用同原理结构作为空间曲面生成的演示载体，能直观展现直母线沿异面圆周轨迹运动生成双曲面的几何过程，帮助学习者理解空间曲面的成型逻辑。从结构功能来看，上下两个平行的环形边框作为主要承力基座，边框上均匀分布的固定点位用于张紧交叉排布的弦线，所有弦线均处于拉直受力状态，整体形成中间收窄、两端外扩的沙漏形双曲面轮廓，这种结构在承受轴向压力时，弦线的张力会均匀分散到上下环形边框的各个固定点，不会出现局部应力集中的问题，相比实心曲面结构重量降低七成以上，同时具备足够的结构刚度，在轻量化展示装置中优势明显。设计过程中首先要确定上下环形边框的直径参数，以及两个边框之间的垂直间距，这三个尺寸直接决定双曲面的曲率变化，中间最细处的直径可通过直母线的空间方程计算得出，固定点的数量需要匹配弦线的排布密度，点位过少会导致曲面轮廓不够顺滑，点位过多则会增加装配时的张紧工作量，通常上下边框各设置24到36个固定点位即可兼顾视觉效果与装配效率。安装边界方面，上下环形边框的端面需要保持绝对平行，否则弦线张紧后会出现曲面偏斜，固定点位的同轴度误差需要控制在0.2mm以内，避免弦线长度不一致导致受力不均，长期使用时弦线可选用高模量的尼龙材质或者细钢丝，减少蠕变带来的张力损失，边框可采用硬质铝合金或者工程塑料制作，兼顾重量与结构强度。部分商业空间的装饰隔断也会采用放大版的同结构设计，通过调整弦线颜色与边框尺寸，在保证通透视觉效果的同时具备一定的分隔作用，此时结构的承重要求降低，更侧重曲面轮廓的顺滑度与视觉美感，固定点位的排布精度要求反而更高，避免出现弦线错位破坏整体几何形态。
