双孔连接传动斜连杆结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255560
  • 双孔连接传动斜连杆结构设计
  • 双孔连接传动斜连杆结构设计
  • 双孔连接传动斜连杆结构设计

该斜连杆属于机械传动系统中的铰接传力构件,常见于轻工自动化输送线的摆臂驱动单元、小型压力机的曲柄滑块传动组、农用机械的割台联动机构中,主要承担非同轴心的两个铰接点之间的动力传递与运动轨迹约束功能,可将主动端的旋转摆动转化为从动端的往复直线或定角度摆动输出,在多连杆联动机构中能够适配存在空间夹角的安装位,避免直连杆在特定行程内出现的运动干涉问题。

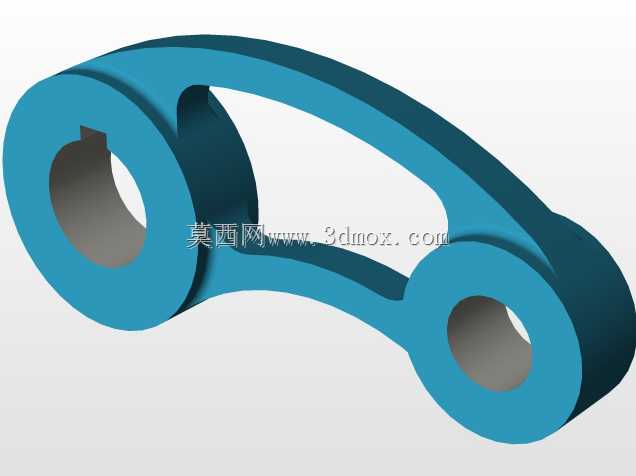

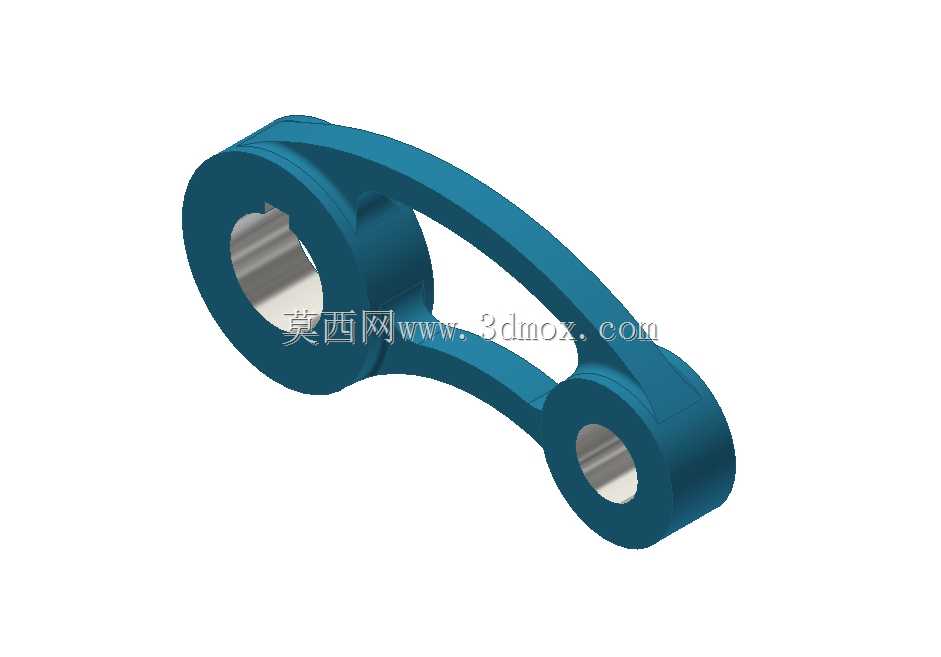

从结构设计逻辑来看,两端的环形铰接孔采用等壁厚加厚设计,孔内壁预留了标准轴套的安装余量,装配时可压入自润滑铜套或滚针轴承,降低铰接副的转动磨损,延长构件的维护周期;中间的连接臂采用变截面弧形过渡结构,并非等截面直杆设计,这种构型一方面能够在有限的安装空间内避让周边的管线、相邻构件的运动路径,另一方面通过弧形的力流走向优化,降低杆身与端部铰接座衔接位置的应力集中系数,在承受交变拉压载荷时,应力分布更均匀,不会在转角位置出现过早的疲劳断裂。

安装边界方面,两端铰接孔的同轴度公差控制在0.02mm以内,孔端面与孔轴线的垂直度公差为0.015mm,保证装配后铰接轴不会出现偏载卡滞;杆身的外轮廓在两个铰接孔中心连线的法向方向上,最大外伸尺寸不超过铰接孔外径的1.2倍,适配紧凑安装空间的布局要求,安装时需注意两端铰接轴的轴向定位,采用轴用挡圈或端盖限位,避免连杆工作过程中出现轴向窜动,导致传动精度下降。

实际选型应用时,需根据传递的最大扭矩、工作行程的摆角范围匹配对应规格的该类斜杆,若应用在高速往复运动的工况下,还需对杆身做动平衡校验,降低运转过程中的振动噪音;杆身的非配合面采用喷砂氧化处理,配合面做精镗加工,表面粗糙度达到Ra1.6,满足装配精度要求的同时,提升构件的防锈耐蚀能力,适配多粉尘、轻度潮湿的车间作业环境。
