帕吉纳练习用铰接支撑支座结构

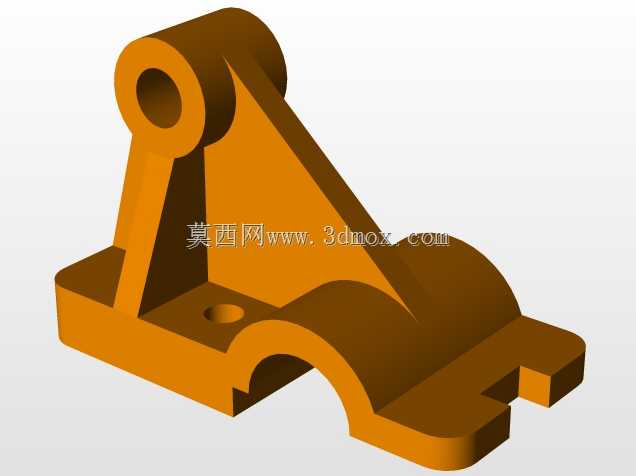

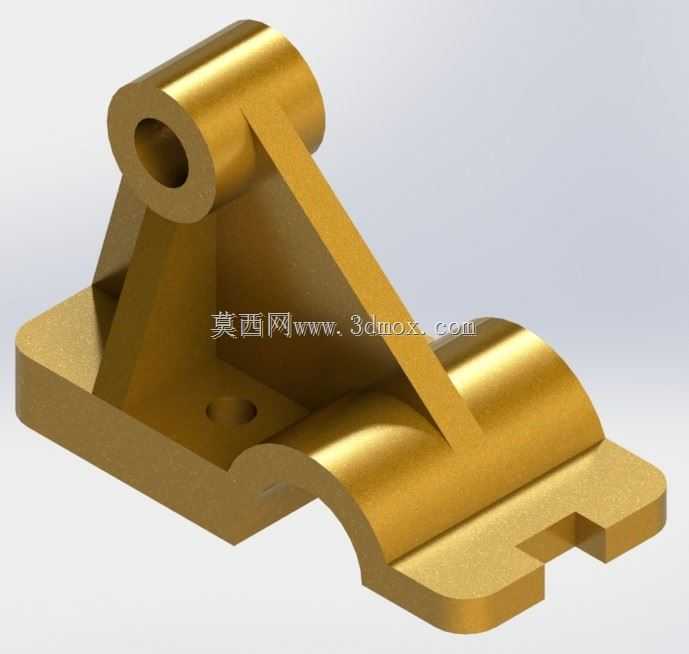

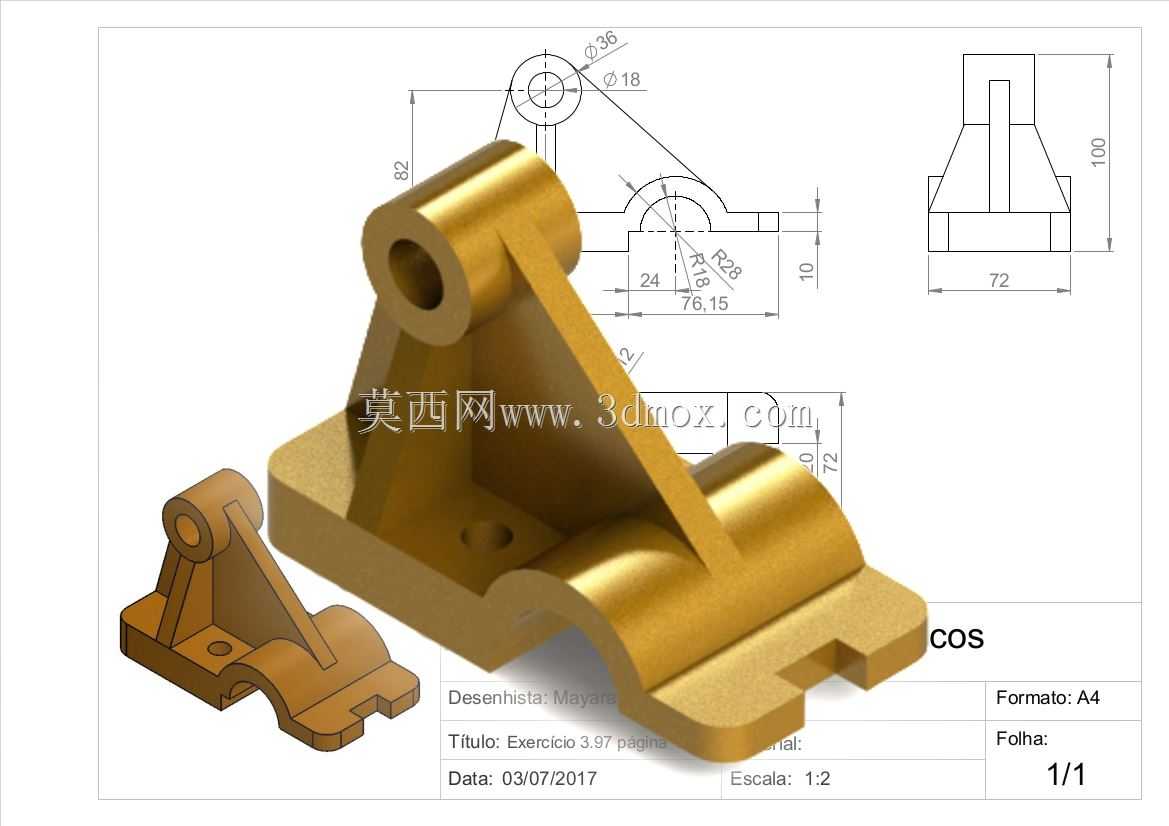

这类铰接支撑支座属于小型设备里的传力连接构件，日常多应用在轻工自动化设备的连杆传动末端、小型工装夹具的角度调节模块，或是教学演示用的机械原理实训台架上，核心作用是通过上端的铰接孔配合销轴实现转动副连接，下端的安装底板承担整体载荷传递，中间的斜向加强筋用来抵消铰接端受载时产生的倾覆力矩，避免支座根部出现应力集中断裂的问题。从结构设计逻辑来看，上端的铰接孔做了加厚凸台处理，孔壁预留了足够的销轴配合长度，能有效降低销轴转动时的接触面压，减少长期往复转动带来的磨损；中间的斜筋并非等厚设计，靠近上端铰接座的位置厚度更大，顺着应力传递路径逐渐过渡到底板，既保证了支撑刚度，又不会额外增加过多的结构重量。下端的安装底板做了下凹的弧形让位结构，两侧带定位凸台，安装时可以快速卡在配套的安装基座卡槽内，不需要额外做对位调整，底板上预留的沉头安装孔可以让固定螺栓完全沉入孔内，不会突出底板表面影响安装平面度，也能避免螺栓头和周边运动构件发生刮碰。从尺寸边界来看，整体安装底板的横向宽度为72mm，总高度控制在100mm，铰接孔的公称直径为18mm，铰接座外圆直径36mm，底板上的安装定位尺寸从铰接孔中心到底板端面的水平距离为76.15mm，斜筋的角度经过测算刚好覆盖铰接端受载时的主应力迹线方向，不会出现结构冗余。实际建模过程中需要注意弧形让位面和两侧凸台的过渡圆角处理，圆角半径过小会在压铸或者铣削加工时出现应力集中，圆角过大则会影响和基座的配合精度；上端铰接孔的同轴度需要控制在合理公差范围内，否则装配后销轴会出现卡滞，转动阻力过大影响整个连杆机构的动作流畅度。这类零件虽然结构不算复杂，但涵盖了铰接副设计、加强筋布局、安装定位结构、让位结构等多个机械设计的基础知识点，很适合用来练习三维建模里的草图约束、特征拉伸、筋特征生成、圆角过渡等基础操作，也能帮助初学者理解机械结构里力的传递路径和结构刚度匹配的设计思路，避免出现只看外形不考虑实际受力和装配需求的建模问题。
