雅加达技能竞赛用L型安全支撑支架

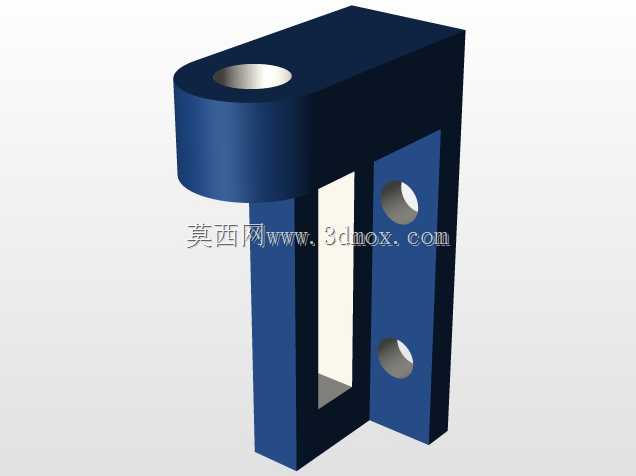

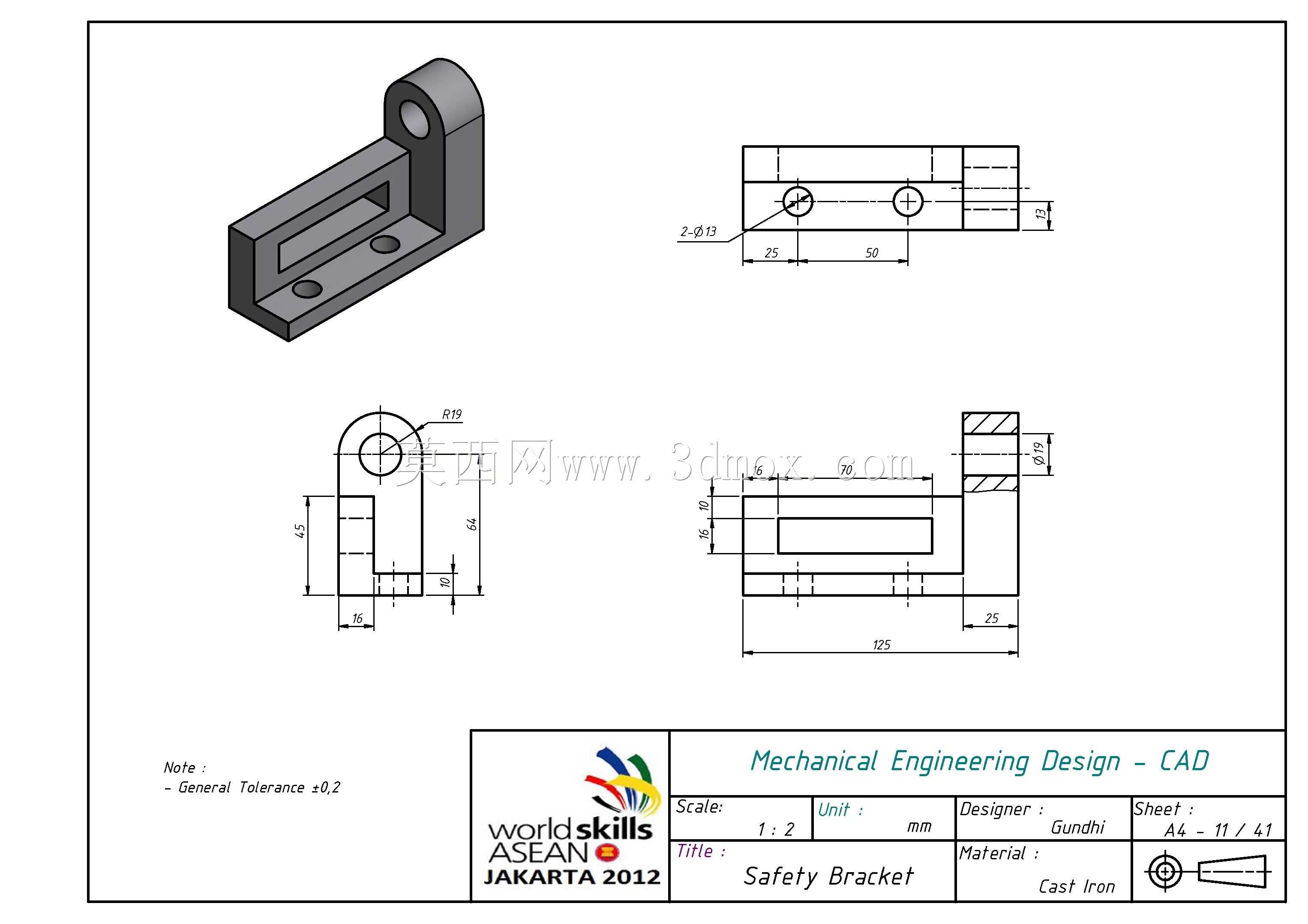

这款L型安全支架是技能实操考核场景中典型的结构支撑类零件，日常多应用在小型工装夹具、教学实训台、轻型检测设备的辅助支撑工位，用来承担横向与纵向的复合载荷，避免被支撑部件出现位移或倾覆。从结构设计逻辑来看，整体采用一体化铣削成型的L型基体，底座部分开设长条形通槽与两个同轴安装孔，长槽的设计初衷是给安装位置预留横向调整余量，适配不同孔距的安装基面，两个沉头安装孔可配合内六角螺栓完成支架在安装面板上的锁紧固定，安装时需注意底座底面的平面度公差，若基面存在0.02mm以上的平面度偏差，会直接导致上部支撑孔的同轴度偏移，影响后续铰接部件的转动顺畅度。上部的立板顶端设置带通孔的铰接耳座，孔内壁做了铰孔精加工处理，表面粗糙度控制在Ra1.6以内，用来穿装铰接销轴，连接需要做小角度摆动的功能部件，耳座与底座的衔接位置做了R3的圆角过渡，避免应力集中导致支架受交变载荷时出现根部断裂的问题。从安装边界来看，底座总长度方向的安装预留量需比支架本体长度多15mm，方便调整长槽位置时的操作空间，立板高度方向的上部需预留至少10mm的销轴装拆空间，避免周边结构干涉销轴的穿装与拆卸。实际应用中，这类支架常作为安全防护门的铰接支座、小型气动元件的安装支撑、实训设备上的限位挡块基座使用，设计时特意将铰接孔的中心高度与底座安装面做了严格的尺寸链管控，保证装配后铰接部件的转动中心与设计基准重合，减少装配时的配修工作量。零件的壁厚设计遵循等强度原则，底座壁厚与立板壁厚保持一致，避免加工过程中因壁厚不均出现铣削变形，长槽的两端设置了R2的圆角，既可以减少铣削加工时的应力残留，也能避免槽口尖角划伤装配人员。在设备运维过程中，这类支架的检查重点集中在铰接孔的磨损量与底座安装螺栓的预紧力，当铰接孔磨损量超过0.1mm时，需及时更换支架，避免支撑间隙过大导致被支撑部件出现晃动，引发安全隐患。
