剃须刀透明彩色外壳结构设计方案

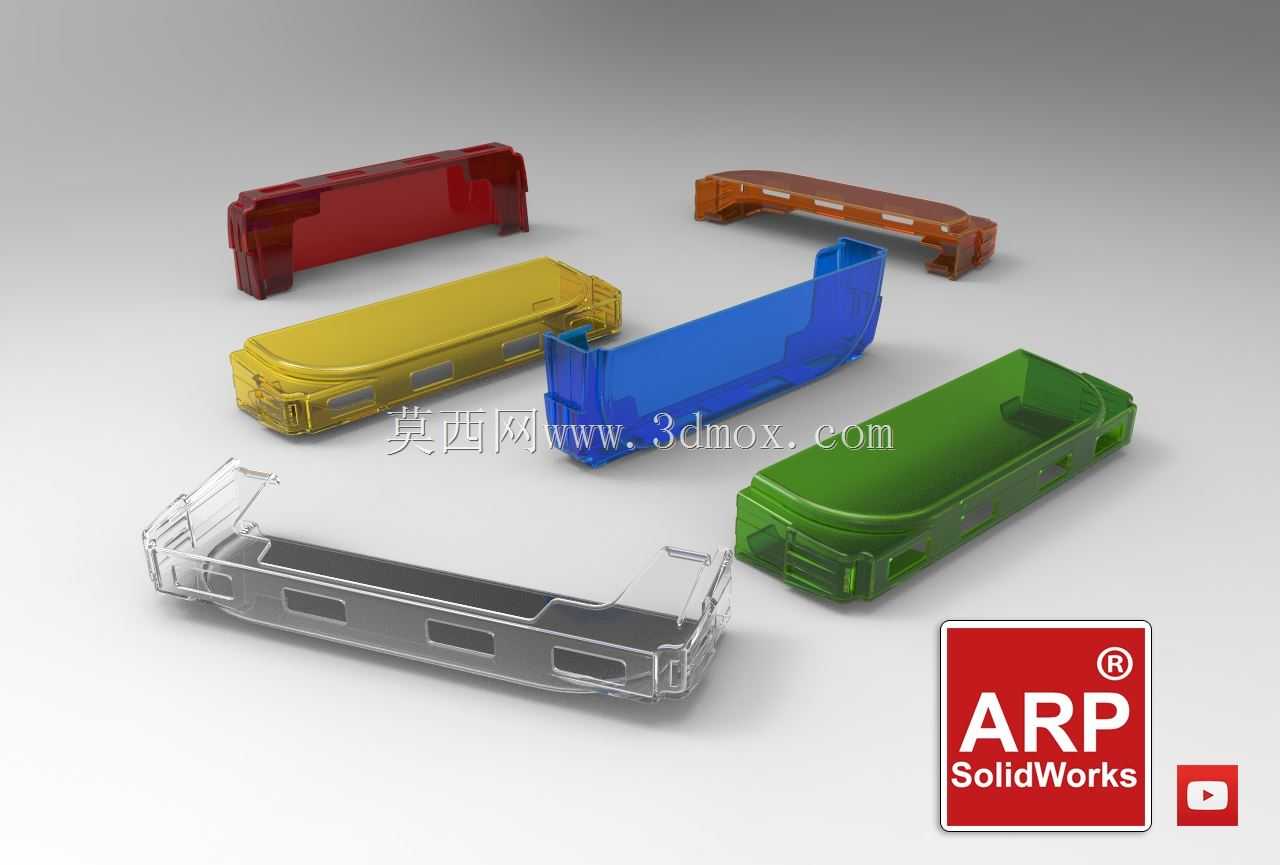

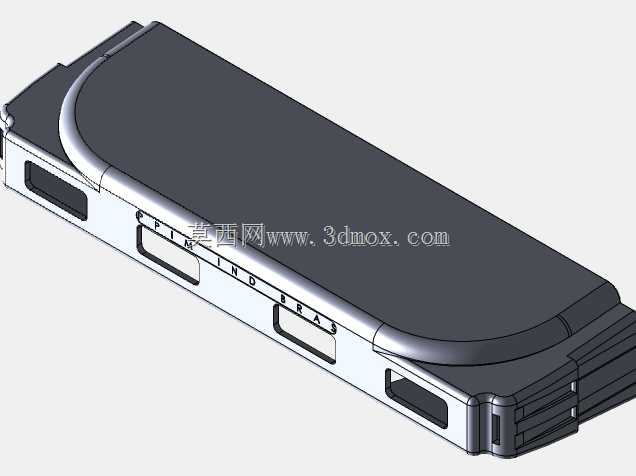

这套壳体结构主要适配往复式剃须刀的刀头防护与机身衔接场景，日常使用中既承担刀网外部的防磕碰防护作用，也作为机身握持段的上半部分覆盖件，直接和用户手部接触，同时要兼顾内部机芯走线、卡扣对位的装配需求。从结构设计逻辑来看，壳体采用薄壁注塑成型思路，整体壁厚控制在1.8mm-2.2mm区间，边缘做0.3mm的圆角过渡，避免注塑过程中出现应力集中导致的翘曲变形，也能消除装配时的锐边割手问题。不同配色的壳体对应不同的表面处理工艺，透明款采用高透PMMA材质，表面做硬化防刮处理，可直观观察内部刀架的运行状态；实色款采用ABS加色母注塑，表面做细晒纹处理，减少日常使用留下的指纹划痕。壳体两端设计有嵌入式卡扣结构，和机身中框的卡扣位预留0.1mm的装配间隙，卡扣根部做R0.5的圆角加强，避免多次拆装后出现卡扣断裂的问题。内侧分布有3处定位筋，高度1.2mm，和机芯支架的定位槽配合，装配时可快速对位，减少组装时的调整工时，筋条根部做减胶处理，避免壳体表面出现缩痕影响外观。安装边界上，壳体整体长度适配常规往复式剃须刀的刀头段长度，宽度和机身中框保持一致，装配后和中框的段差控制在0.05mm以内，缝隙均匀度不超过0.1mm，满足小家电外观装配的精度要求。壳体侧面预留有按键避让位，避让位边缘做一圈0.2mm高的止口，和按键配合后可阻挡日常使用时的汗液、灰尘进入机身内部，提升整机的防护等级。针对不同的外观配色需求，壳体的外形结构保持完全一致，仅通过更换注塑色母、调整表面处理工艺实现多SKU的快速适配，无需额外修改模具，可大幅降低多配色产品的开模成本与生产切换成本。内侧还设计有2处超声焊接线，焊接线高度0.3mm，和内部的密封衬垫配合后，可实现刀头仓和机身电路仓的分隔，避免剃须时产生的胡渣进入电路部分造成故障。
