磨蚀计卢布轮磨具加工设备结构设计

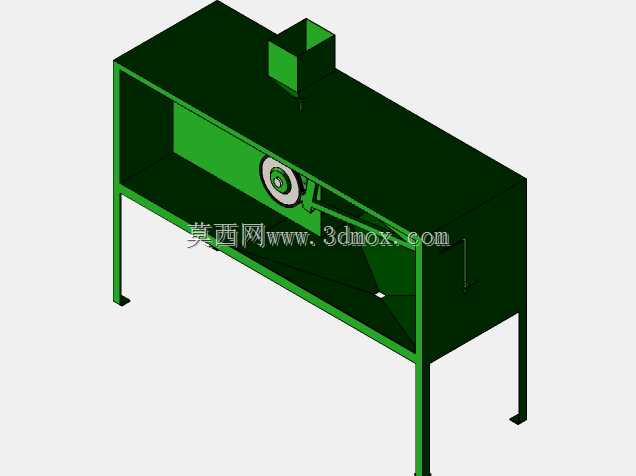

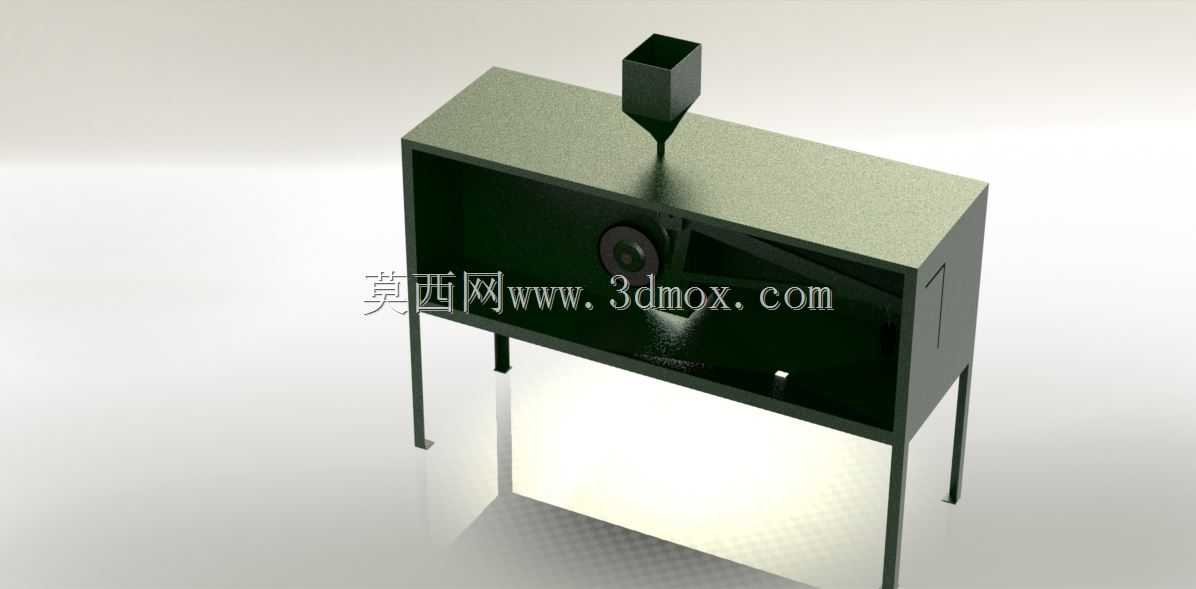

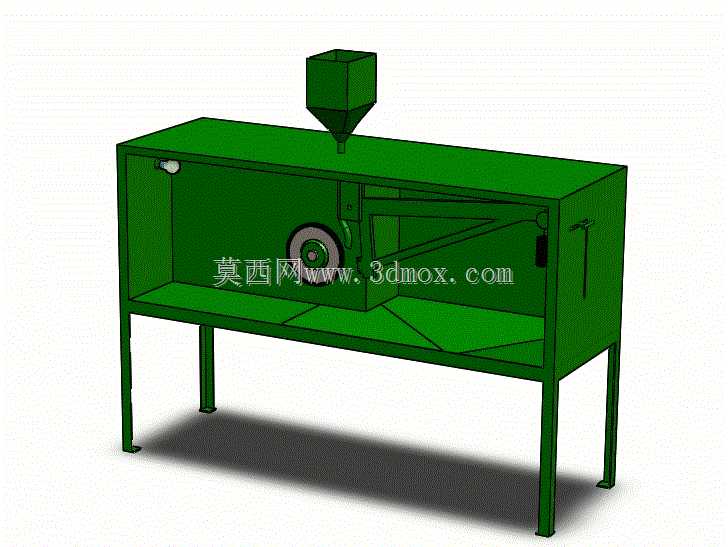

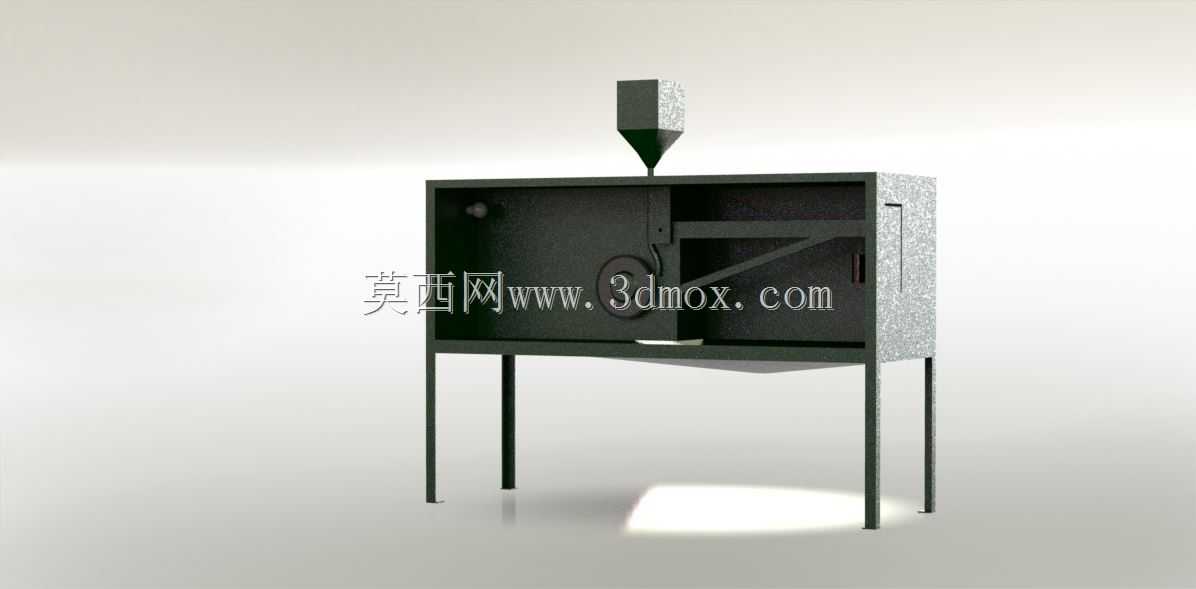

在磨料磨具加工、硬质材料表面性能测试的生产与实验场景中，这类针对磨蚀计配套的卢布轮加工设备，主要承担磨料均匀供给、卢布轮磨削作业的一体化功能，可完成硬质试样表面的可控磨蚀加工，为材料耐磨性能检测、工件表面糙化处理提供稳定的作业载体。从结构设计逻辑来看，设备采用落地式柜型机架作为整体承载主体，四条立式支腿直接接触安装地面，机架主体采用矩形截面型钢焊接成型，上部设置封闭的作业腔体，避免磨料飞溅污染作业环境，腔体正面预留操作开口，方便操作人员上下料、观察磨削状态，腔体下部设置倾斜式集料导板，可将作业过程中散落的磨料导流至收集区域，减少磨料残留堆积。设备顶部设置锥斗式磨料存储料斗，料斗下部设置定量给料通道，可根据磨削工艺要求调整磨料下落流量，保证磨料持续均匀输送至卢布轮与工件的接触区域，避免因磨料供给不均导致的磨削面质量差异。卢布轮磨削组件安装在腔体内部的可调式安装支架上，支架可沿水平、垂直两个方向调整位置，适配不同尺寸的工件装夹需求，同时可调整卢布轮与工件的接触压力，匹配不同硬度材料的磨蚀加工参数。设备的驱动组件内置在机架侧部的封闭腔体内，通过带传动结构连接卢布轮主轴，传动区域设置安全防护罩，避免磨料进入传动部件造成磨损，同时降低作业过程中的传动噪音。从安装边界来看，设备整体占地面积较小，支腿底部设置可调式垫铁，可适应不平整的安装地面，调整设备水平度，保证主轴运转的同轴度要求，设备侧面预留电气接口与维护开口，方便日常检修时更换传动部件、清理料斗堵塞。这类设备在实际使用中，无需复杂的地基固定，放置在平整的车间地面即可完成安装调试，作业过程中磨料在封闭腔体内循环，可减少磨料损耗，同时避免磨料扩散对车间其他精密设备造成影响，适配小型加工车间、材料实验室的小批量磨蚀加工与测试需求，结构设计上充分考虑了磨料作业的磨损特性，所有与磨料接触的部件均采用耐磨钢材制作，延长设备易损件的更换周期，降低日常维护成本。
