铰接式连接适配座结构设计

在工业自动化生产线、小型工装夹具以及非标传动机构的搭建过程中，这类铰接式适配座是实现杆件与固定基座之间活动连接的核心零件，主要承担载荷传递、转动自由度约束以及安装基准定位的作用。从实际使用场景来看，这类零件常被用在气动推杆的端部连接、连杆机构的中间铰接点位、检测工装的翻转支撑部位，能够在承受径向与轴向复合载荷的同时，允许连接部件绕销轴完成设定角度范围内的摆动，避免刚性连接带来的应力集中问题。

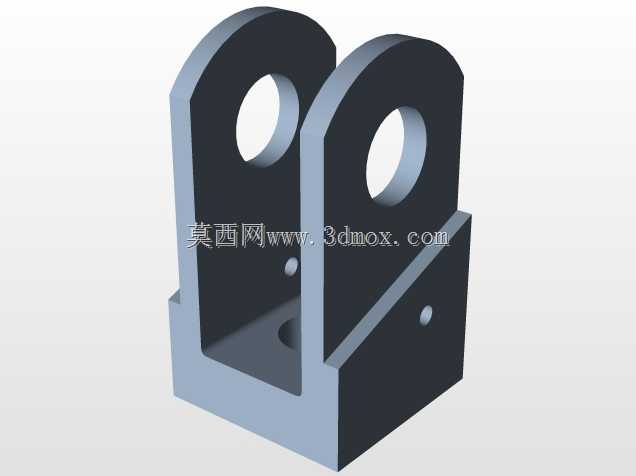

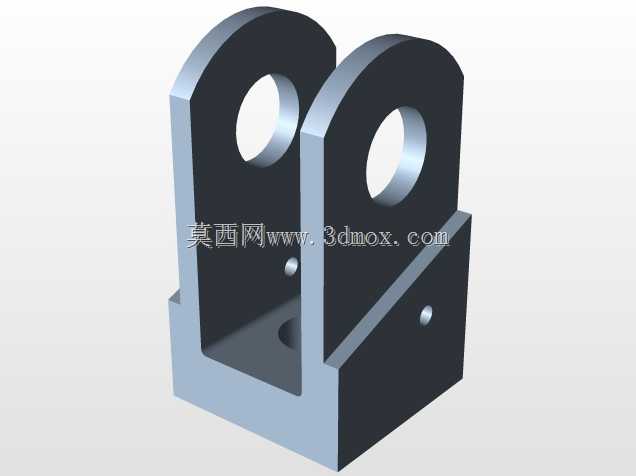

从结构设计逻辑来看，零件主体采用方块式基座作为安装基准，一侧设置同轴的圆形安装沉孔，用于与固定端的轴类部件配合，沉孔内部预留的台阶结构可以实现轴向定位，装配时无需额外加装轴套即可保证配合面的贴合精度；基座另一侧延伸出双平行耳板结构，两块耳板上加工有同轴的通孔，用于穿装铰接销轴，双板结构相比单板铰接拥有更高的抗倾覆能力，能够承受更大的侧向载荷，避免长期往复摆动后出现耳板变形的问题。耳板与主体基座的衔接处做了斜向加强过渡，没有采用直角衔接结构，这一设计能够有效降低应力集中系数，在承受冲击载荷时减少衔接部位开裂的风险。

在安装边界方面，基座的方块端面为主要安装基准面，平面度公差控制在合理范围内，保证安装后与固定面完全贴合，不会出现装配倾斜；侧面的小型定位销孔用于装配时的周向防转，避免适配座在工作过程中出现跟转问题。耳板的间距尺寸经过匹配设计，能够适配对应厚度的连杆端部，销轴孔的直径公差按照间隙配合要求设定，既保证销轴能够顺利穿装，又不会因为间隙过大导致铰接部位晃动量超标。零件整体的外形轮廓没有冗余结构，在保证结构强度的前提下尽可能压缩了整体体积，能够在狭小的安装空间内完成布置，不会与周边的运动部件产生干涉。

从功能特性上看，这类适配座不需要额外的润滑结构即可完成低速摆动工况下的长期工作，配合面的加工精度能够保证铰接转动的顺畅度，不会出现卡滞、异响等问题；主体结构采用一体化成型设计，没有拼接焊缝，整体刚性更强，能够适应频繁往复摆动的工作工况，在工装夹具的翻转机构、小型设备的舱门铰接、气动执行元件的端部连接等场景下都能稳定发挥作用。设计过程中针对耳板的受力情况做了壁厚优化，在满足载荷要求的前提下减少了不必要的材料冗余，既控制了零件自重，也降低了加工过程中的材料损耗。
