多通法兰式流体转接座结构设计

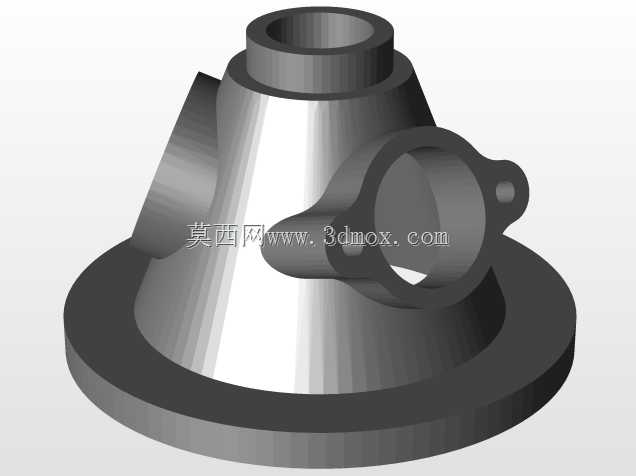

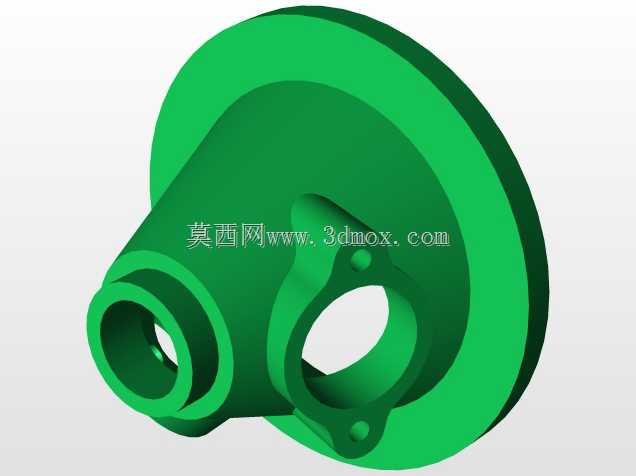

该零件属于流体管路系统中的转接类构件，主要应用在中小型流体输送、气压传动回路的节点位置，可实现单路输入、多路输出的流体分流功能，常见于小型实验台架、教学实训设备、低压流体输送单元的管路布局中。从结构设计来看，底部采用大直径圆盘式法兰基座，基座底面为精加工贴合面，安装时可通过法兰周圈的预留孔位配合紧固件实现与安装基面的密封固定，基座的直径尺寸覆盖了三个接口的投影范围，能够保证安装后整体结构的稳定性，避免管路振动带来的接口偏移问题。主体部分为锥形过渡结构，从底部法兰向上逐步收窄，同时在锥面不同方位延伸出两个侧向接口、一个顶部轴向接口，三个接口均采用带安装耳的法兰式连接结构，侧向接口的安装耳上预留了紧固孔位，可直接对接对应通径的管路接头，无需额外加装转接衬套，减少了管路节点的泄漏风险。设计过程中充分考虑了流体流动的阻力特性，三个接口与主体锥腔的衔接位置均做了圆弧过渡处理，避免直角结构带来的流体紊流、压损增大问题，同时锥腔的壁厚从基座位置向上逐步均匀减薄，在保证整体结构强度满足低压工况使用要求的前提下，尽可能降低零件的整体重量。从安装边界来看，底部法兰的贴合面平面度要求较高，安装时需保证基面无凸起杂质，避免密封失效；三个接口的朝向分别对应轴向、两个不同角度的侧向，可适配不同走向的管路布局需求，接口的通径尺寸统一，能够兼容同规格的标准管路连接件，无需定制特殊接头。零件的外表面无尖锐棱角，所有棱边均做了倒钝处理，既避免安装过程中划伤操作人员，也能减少应力集中带来的结构开裂风险，整体结构无复杂深腔、倒扣特征，既适合采用铸造工艺做毛坯成型后精加工配合面，也可通过3D打印方式快速制作样件用于管路台架的功能验证。
