卧式工业承压储运用罐体结构设计

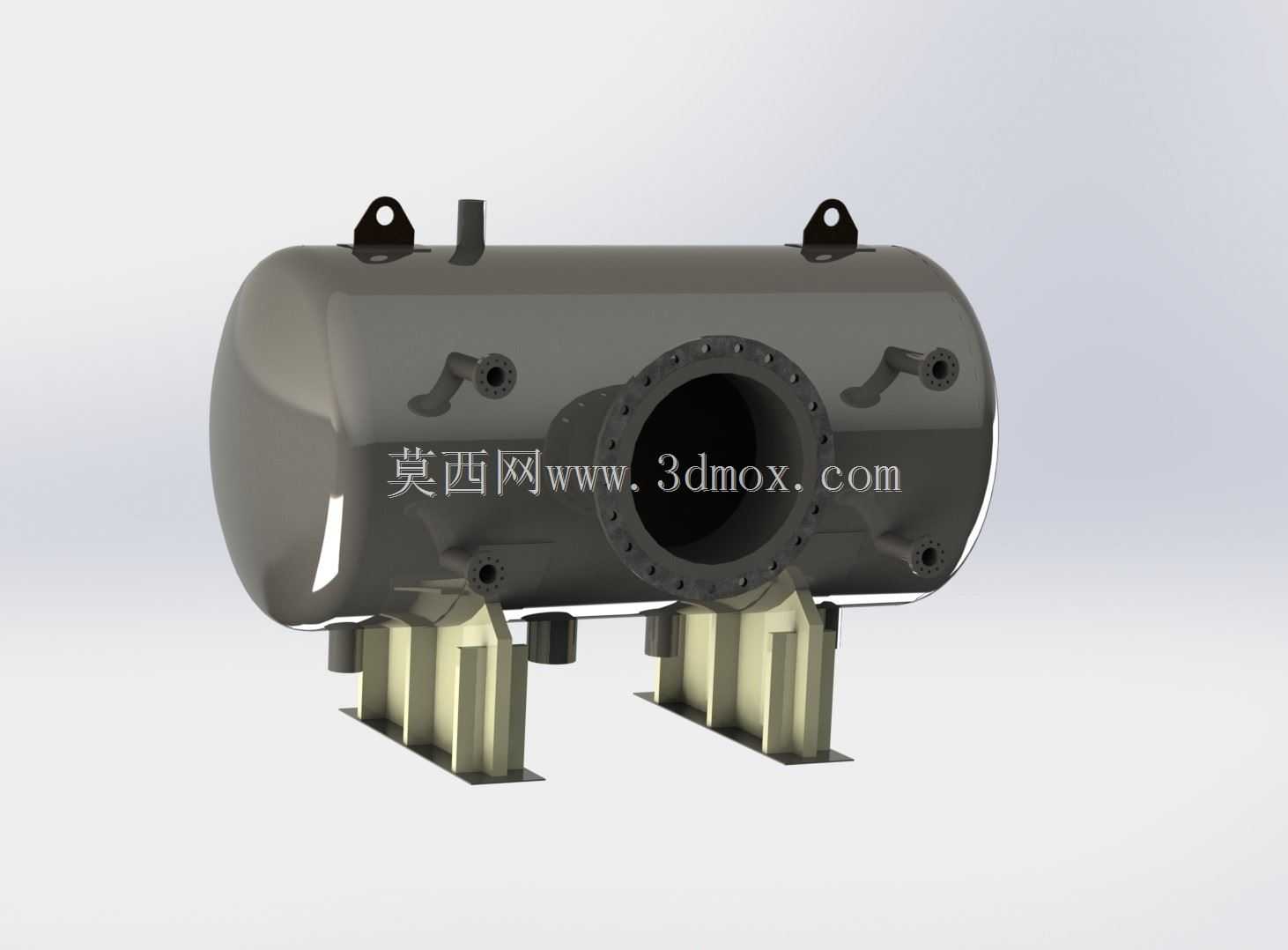

这款卧式承压罐体的三维结构设计，核心面向化工流体中转、工业蒸汽缓冲、生产环节气液介质暂存的实际工况，在结构排布阶段就充分考虑了现场安装、管线对接、后期运维的全流程需求。罐体主体采用标准椭圆封头与圆柱形筒身焊接成型，相比平顶封头结构能更好分散内部承压时的应力集中点，避免长期交变载荷下的焊缝疲劳损伤，筒身壁厚取值结合常规中低压工况的承压冗余设计，既满足强度要求也不会过度增加设备自重。

筒身侧部的接口排布做了针对性的方位优化：大口径主法兰接口设置在筒身正侧方位，匹配介质主通路的大流量进出需求，法兰端面的螺栓孔位采用跨中排布方式，对接安装时可避免螺栓与周边管线、支腿结构产生干涉；其余不同通径的小接口分别布置在筒身上下及侧部方位，分别对应压力表安装、安全阀接驳、排污口、备用支路接口的功能需求，每个接口的伸出长度都预留了法兰紧固操作的手部操作空间，不会出现扳手无法就位的安装难题。

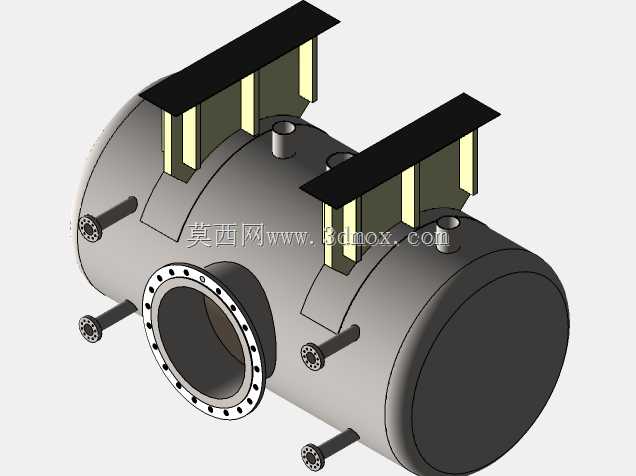

顶部设置的两个吊耳结构，位置经过重心核算，吊装作业时罐体可保持水平起吊姿态，不会出现倾斜滑脱风险，吊耳的开孔尺寸适配常规车间卸扣规格，无需额外制作专用吊具。底部采用双组鞍式支座作为支撑结构，支座的立板与筋板排布充分考虑承重载荷的传递路径，可将罐体满液状态下的总重量均匀分散到基础安装面，支座底板预留的地脚螺栓孔位，匹配常规工业设备安装的基础预埋螺栓间距，现场就位时无需额外打孔调整。

整个结构的外形轮廓做了安装边界校核：罐体总长度、筒身直径、支座高度、顶部接口最高点的尺寸，都适配常规工业厂房的设备进门通道、车间层高以及管线架设的预留空间，侧部接口的最外端伸出距离也预留了后期阀门安装、保温层敷设的操作余量，不会出现设备就位后周边操作空间不足的问题。建模阶段所有焊缝位置、圆角过渡都做了细节还原，可直接用于后续的工程出图、应力仿真分析以及生产下料参考。
