iLogic驱动的工程图工作表选择工具

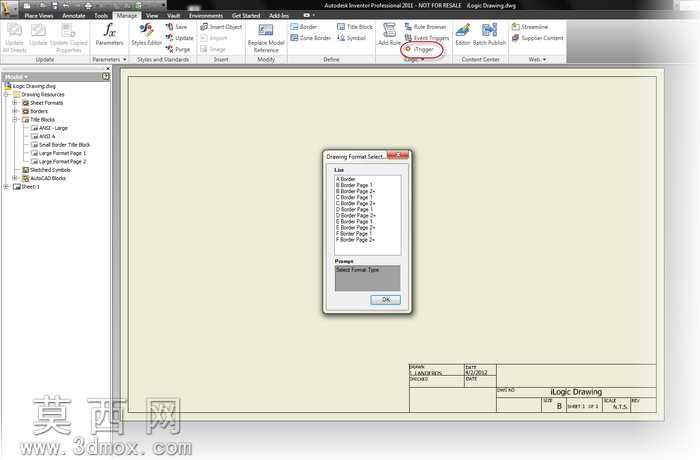

本作品是基于Autodesk Inventor平台开发的iLogic工程图工作表选择功能工具，核心围绕工程图绘制场景下的格式快速切换需求完成建模与功能开发，整体设计以提升绘图效率为核心目标。在功能结构搭建阶段，开发者首先梳理了机械工程图日常绘制中的高频痛点：不同幅面图纸切换、边框样式调整、标题栏块替换往往需要多步手动操作，重复操作占比高且容易出现格式匹配错误，因此确定了通过下拉列表一键触发格式切换的核心设计思路。功能开发过程中，首先完成了标准工程图模板的基础建模，覆盖常用的A0到A4各类幅面图纸，针对每类幅面分别配置了符合国标的边框图层、线型参数，将标题栏的固定字段、可变填写区域做了块属性定义，确保每个图框块的属性字段统一、插入基点精准，避免切换过程中出现图框偏移、属性错位的问题。随后依托iLogic规则编写功能逻辑，将所有图纸格式、边框样式、标题栏块的资源路径、参数配置写入规则代码，搭建可视化的选择交互窗口，窗口内清晰罗列所有可选的图纸格式选项，搭配触发按钮实现一键调用。在交互逻辑设计上，特意将触发入口集成在软件的管理选项卡中，用户无需进入深层菜单即可快速唤起工具，同时预留了规则编辑入口，用户可右键点击iLogic浏览器中的对应规则，自行编辑、增减可选的图纸格式，适配自身企业的绘图标准。材质与界面渲染层面，工具的交互窗口采用与原生软件一致的UI风格，控件配色、窗口尺寸贴合用户日常操作习惯，避免突兀的视觉体验；所有图框、标题栏的线条颜色、线宽严格遵循机械制图标准，打印输出时无需额外调整参数。整个工具的结构逻辑清晰，代码与图框资源做了关联绑定，选择对应选项后可自动完成旧图框的删除、新图框的适配插入、标题栏属性的自动匹配，无需手动调整位置与比例，大幅降低工程图绘制中的重复操作量，也能统一团队的工程图输出格式，减少格式不统一导致的沟通成本。
