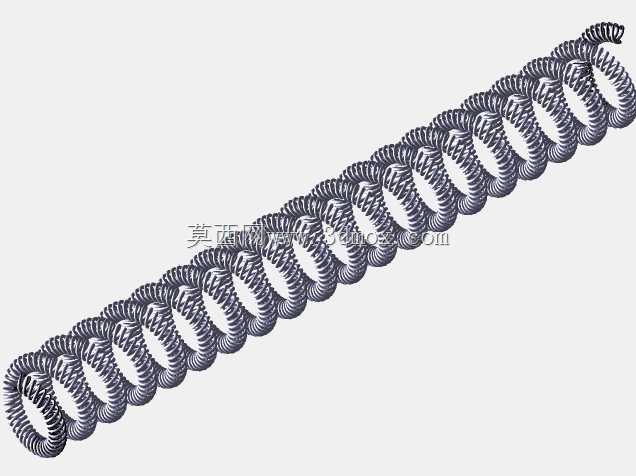

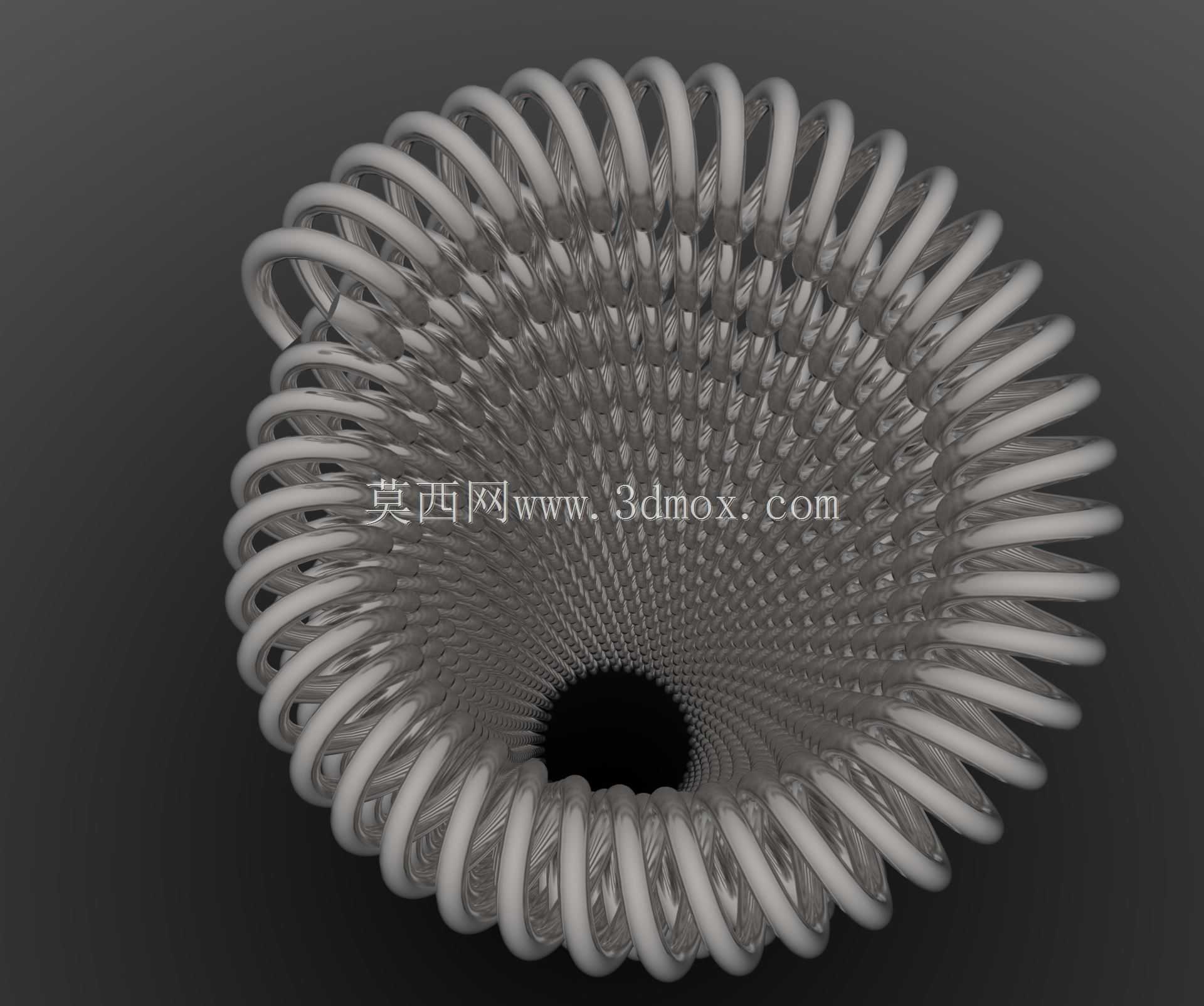

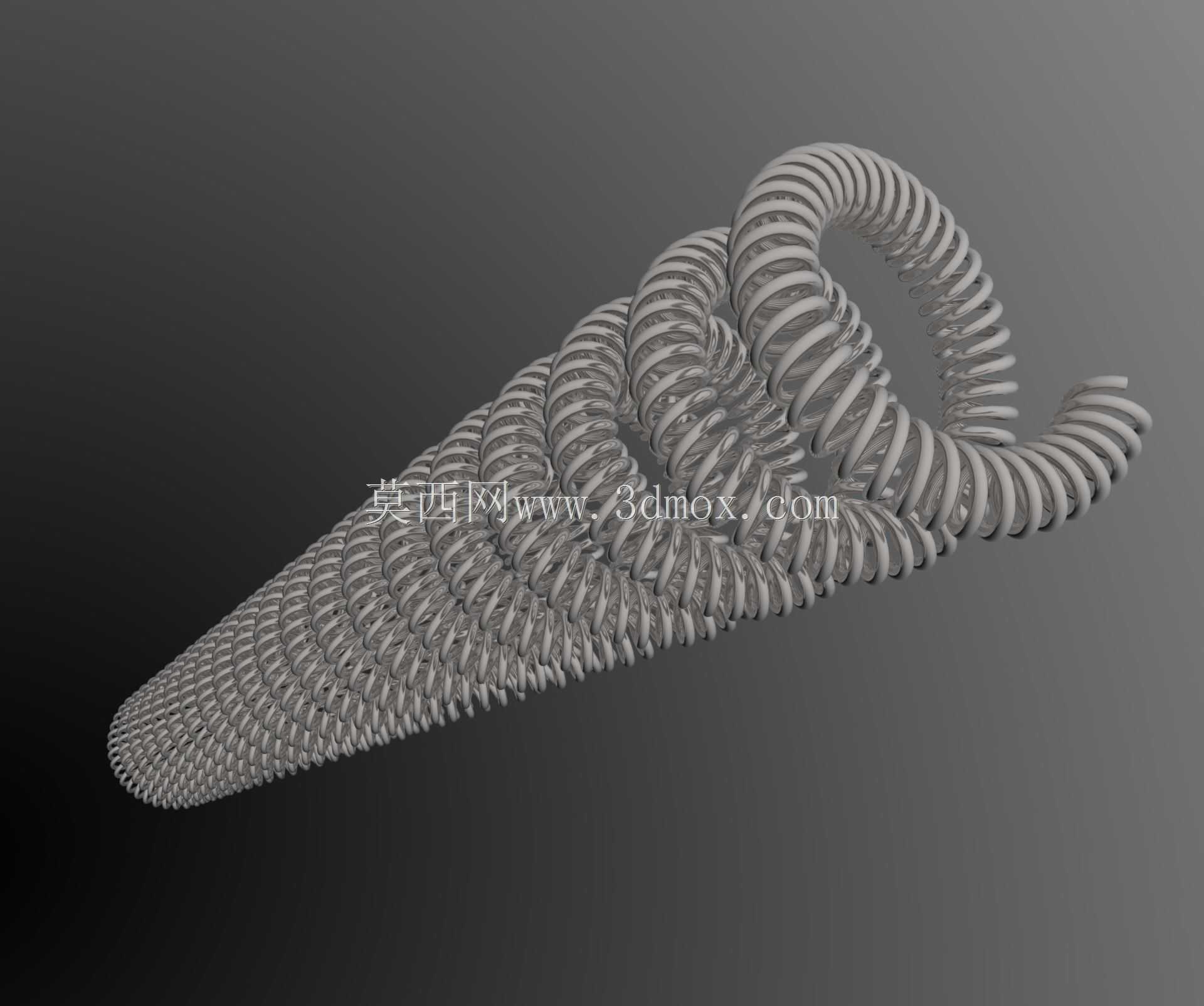

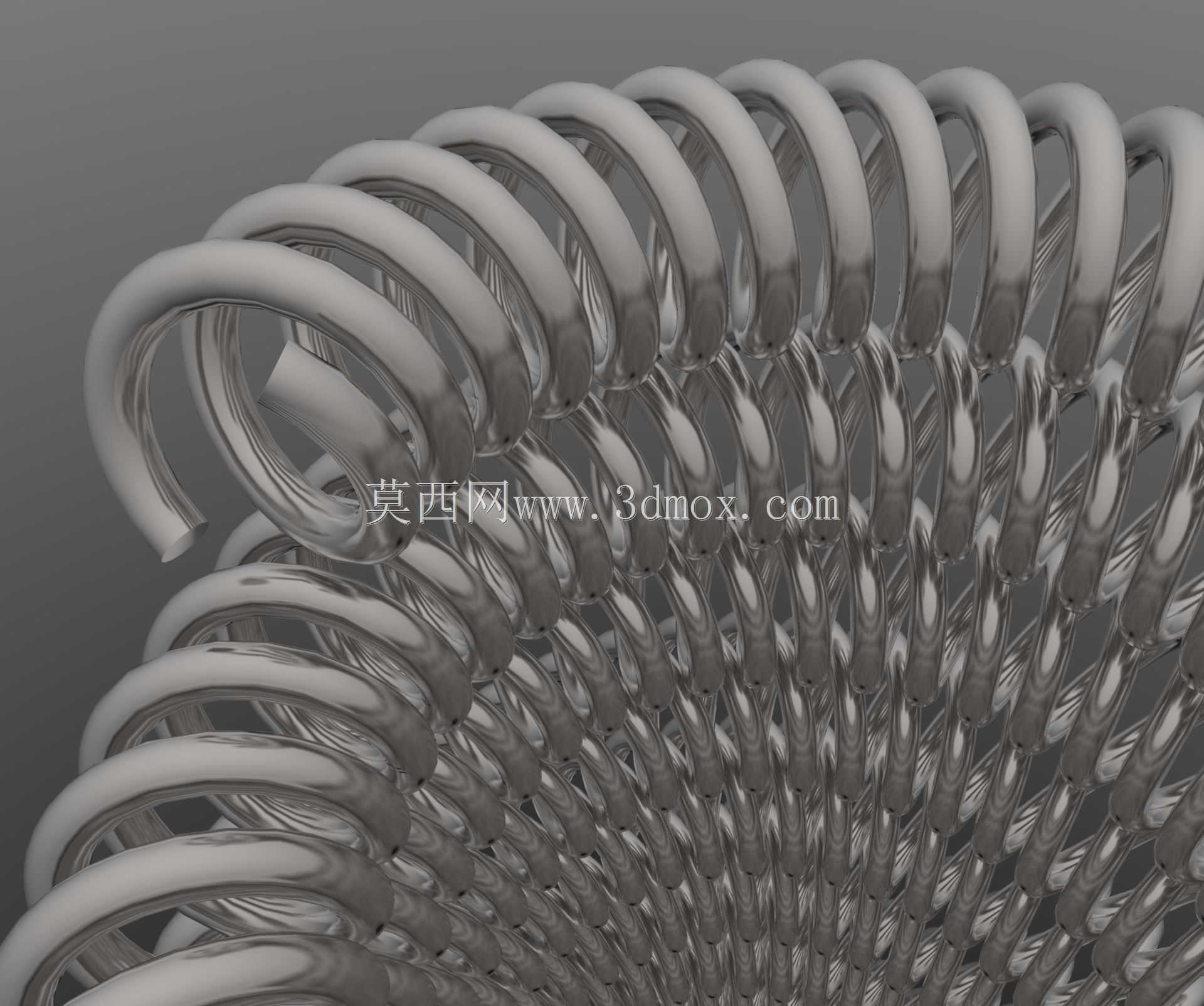

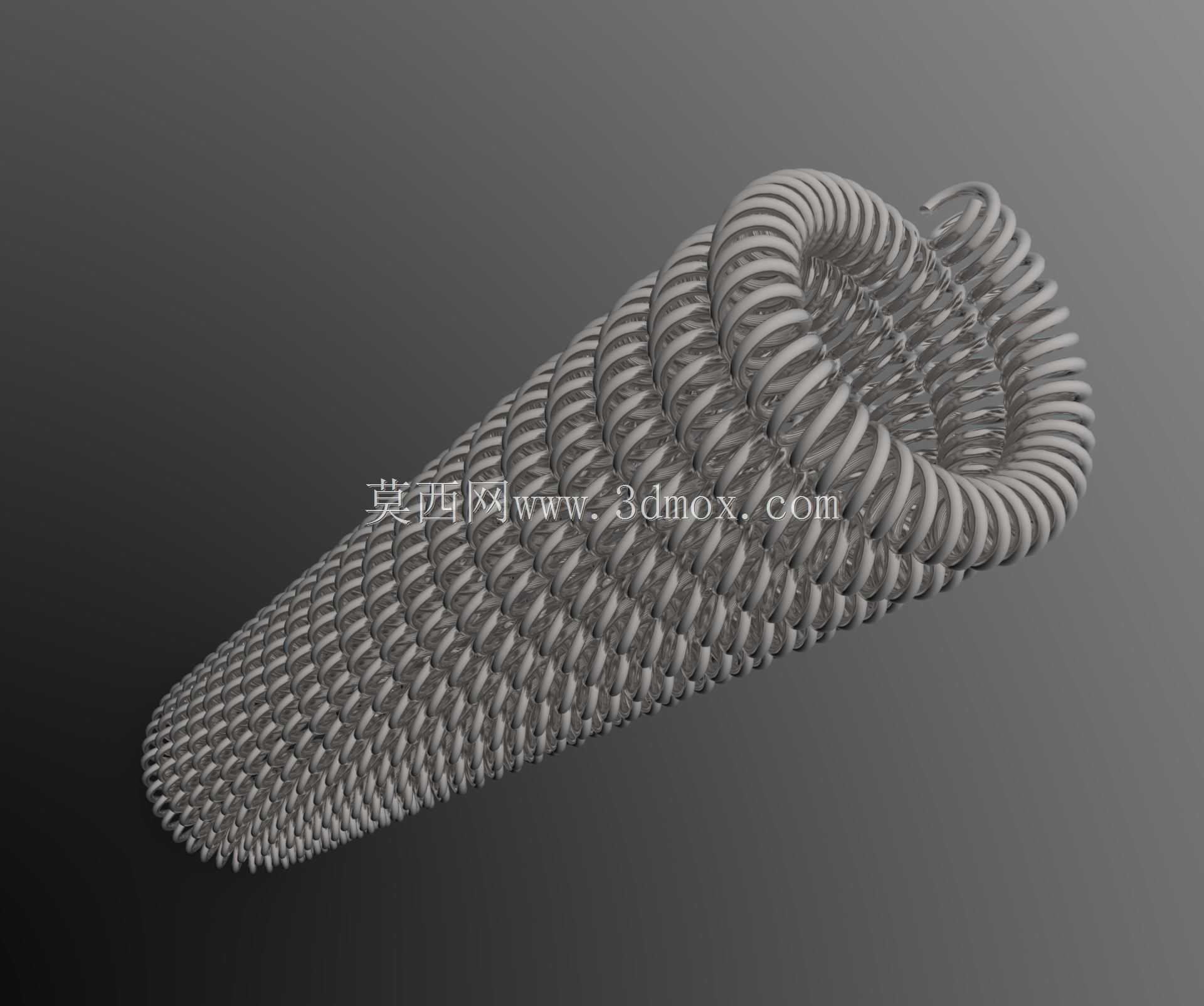

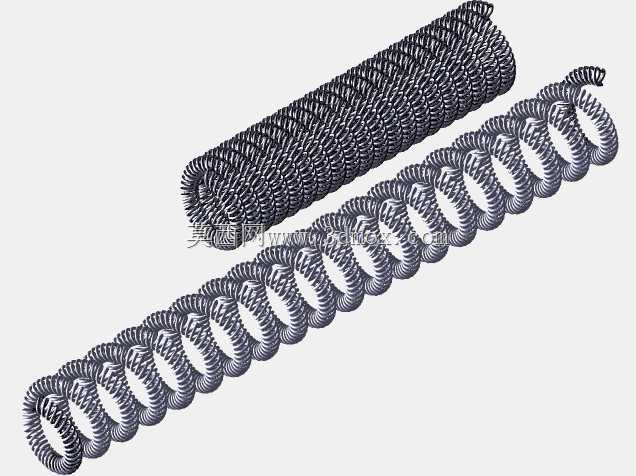

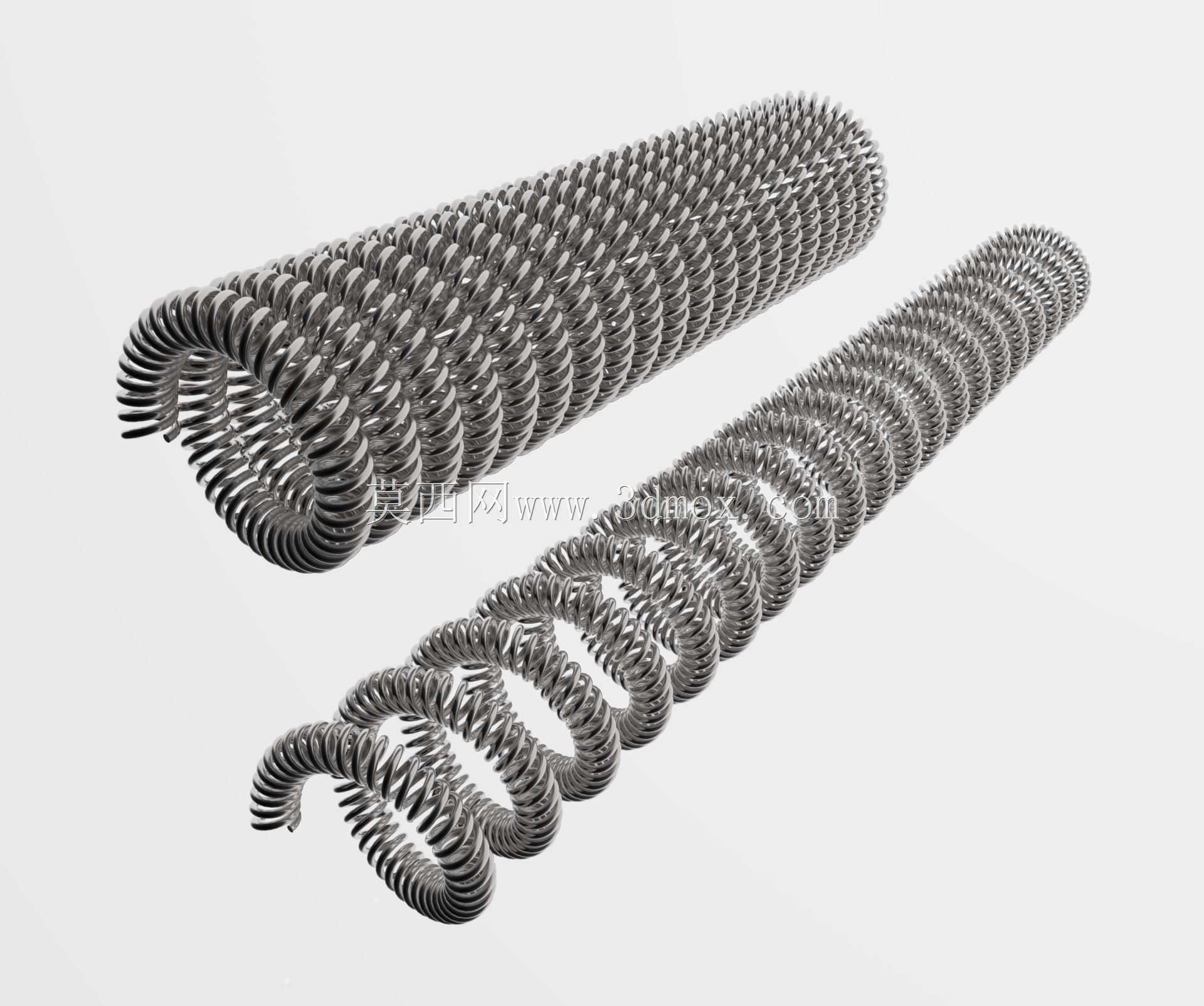

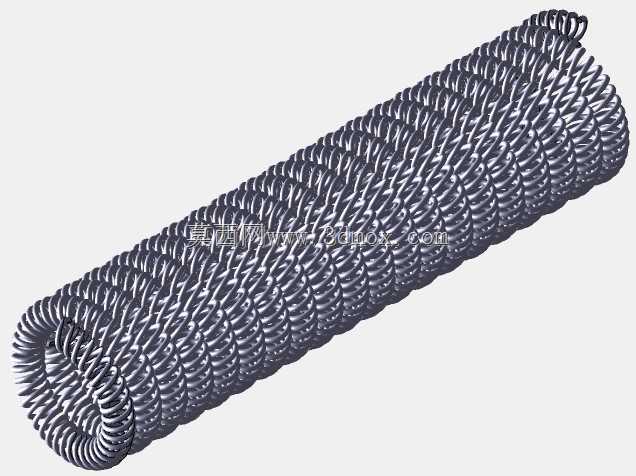

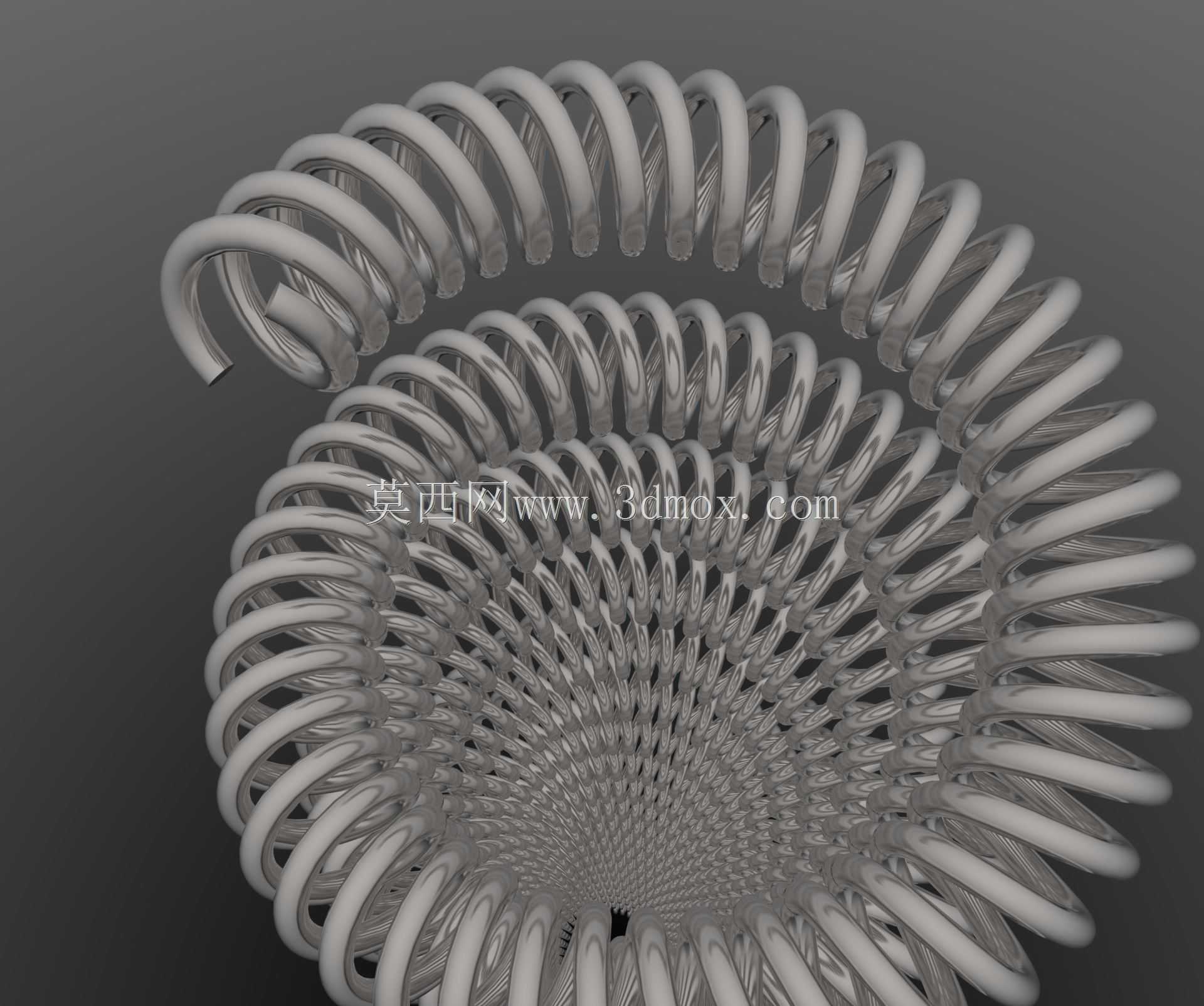

CATIA扫掠成型双螺旋弹性构件

这类双螺旋结构的弹性构件，在常规圆柱螺旋弹簧的受力特性基础上做了结构优化，不同于普通单螺旋弹簧仅能提供轴向的弹性复位与缓冲力，双螺旋的嵌套排布让构件在承受轴向载荷的同时，能更好地分散径向的偏载冲击力，在小安装空间内可以获得更平缓的刚度曲线，避免普通弹簧在大压缩量下出现的并圈触底、刚度突变问题。从实际应用场景来看，这类构件常被用在对安装空间有严格限制、同时需要承受复合方向载荷的部位，比如精密仪器的减震支座、小型自动化设备的往复运动复位结构、特种阀门的启闭缓冲组件，还有部分需要在狭小环形空间内提供弹性支撑的工装夹具定位结构中。设计这类构件时，首先要明确安装边界的环形空间尺寸，外层螺旋的外径不能超出安装腔的内壁直径，内层螺旋的内径要预留出芯轴穿过或者导向结构的安装余量，两层螺旋的旋向通常做反向设置，避免压缩过程中相邻簧圈出现卡滞、咬合的问题，簧丝的直径选择要匹配目标载荷下的剪切应力要求，同时要校核螺旋升角，保证扫掠成型时簧丝的截面沿螺旋路径连续过渡，不会出现截面畸变。建模过程中采用扫掠法则构建时，要先分别绘制内外两层螺旋的引导线，引导线的螺距、圈数要根据工作行程来设定，保证最大压缩量下相邻簧圈之间仍保留合理的间隙，避免工作过程中出现摩擦磨损，簧丝的圆形截面要始终保持与螺旋引导线的法向垂直，才能还原真实的簧丝排布状态。实际选型使用时，要注意这类双螺旋构件的两端支撑面需要做平整磨平处理，保证安装后受力均匀，不会出现偏斜导致的弹力不均，同时因为双层螺旋的结构特性，其自振频率和普通单螺旋弹簧有明显差异，在有高频震动的工况下使用时，要额外校核共振频率，避免出现共振导致的构件早期失效。不同于普通标准弹簧可以直接按国标选型，这类非标的双螺旋弹性件往往需要根据具体的安装空间、载荷特性做定制化设计，建模时要充分考虑加工工艺的可行性，比如簧丝的弯曲半径不能小于材料允许的最小弯曲半径，避免冷卷成型时出现簧丝开裂的问题，两端的并圈长度也要符合加工工艺要求，保证成品的支撑稳定性。
