带卡槽外齿环形机械连接构件

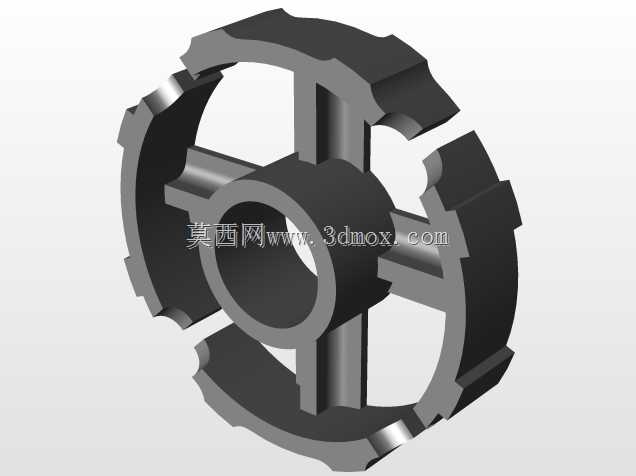

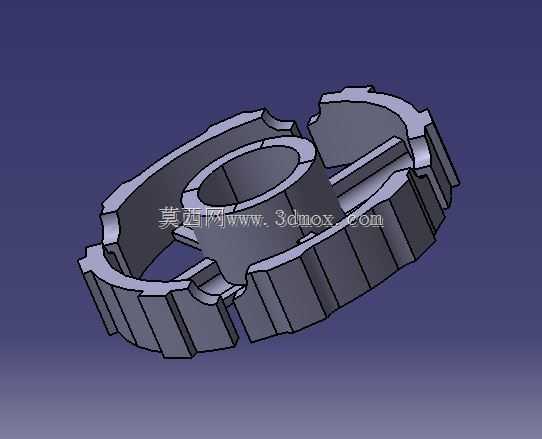

这类带外齿与卡槽的环形构件，常应用在需要周向限位、扭矩传递的小型传动机构中，常见于电动工具输出端、小型变速机构的档位衔接部位，也可作为快拆式连接结构的锁紧件使用，依靠外齿与配合件的齿槽啮合传递扭矩，同时通过端面的对称卡槽实现轴向定位与快速装拆。从结构设计来看，构件整体为同轴环形布局，中心通孔为安装基准孔，用于穿装转轴或定位芯轴，孔壁的同轴度公差需要控制在IT7级以内，保证运转时不会出现偏心晃动。外圈的齿形为等距分布的矩形直齿，齿顶与齿根均做了微小倒角处理，避免装配时出现磕碰卡滞，齿的工作面粗糙度要求达到Ra1.6，保证啮合传动时的接触均匀性，减少局部应力集中。端面开设的对称通槽，是为了配合卡爪或拨叉实现构件的轴向移动，槽的侧壁与底面垂直度要求较高，避免拨叉拨动时出现卡滞，槽宽的尺寸公差按照H8级设计，保证与拨叉的配合间隙在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难。设计时需要重点考虑构件的受力情况，外齿啮合时承受的周向剪切力，需要通过合理的齿厚与齿根圆角来分散应力，避免齿根断裂；环形基体的壁厚需要根据传递的最大扭矩核算，保证在额定载荷下不会出现径向变形。安装边界方面，构件的轴向厚度需要匹配安装腔的轴向间隙，预留0.1-0.2mm的窜动余量，外齿的齿顶圆直径需要小于配合齿圈的齿根圆直径0.2-0.3mm，保证啮合时不会出现顶齿现象，中心孔与转轴的配合采用间隙配合，方便装配拆卸，同时保证运转时的同轴度。这类构件在实际使用中，通常会配合弹性挡圈或者轴肩实现轴向固定，外齿与配合件的啮合长度不小于齿宽的80%，保证扭矩传递的稳定性，端面卡槽的位置度公差需要控制在0.05mm以内，保证拨叉拨动时两侧受力均匀，不会出现偏载导致的构件倾斜卡滞。建模过程中，先绘制中心基准孔的草图，拉伸生成环形基体，再通过阵列命令生成外圈的直齿结构，之后切除端面的对称卡槽，最后对所有锐边进行倒角处理，建模时需要注意各特征的同轴度与对称度约束，避免出现特征错位，影响后续的工程图生成与实际加工。
