集成AA电池仓的简易直流电机结构

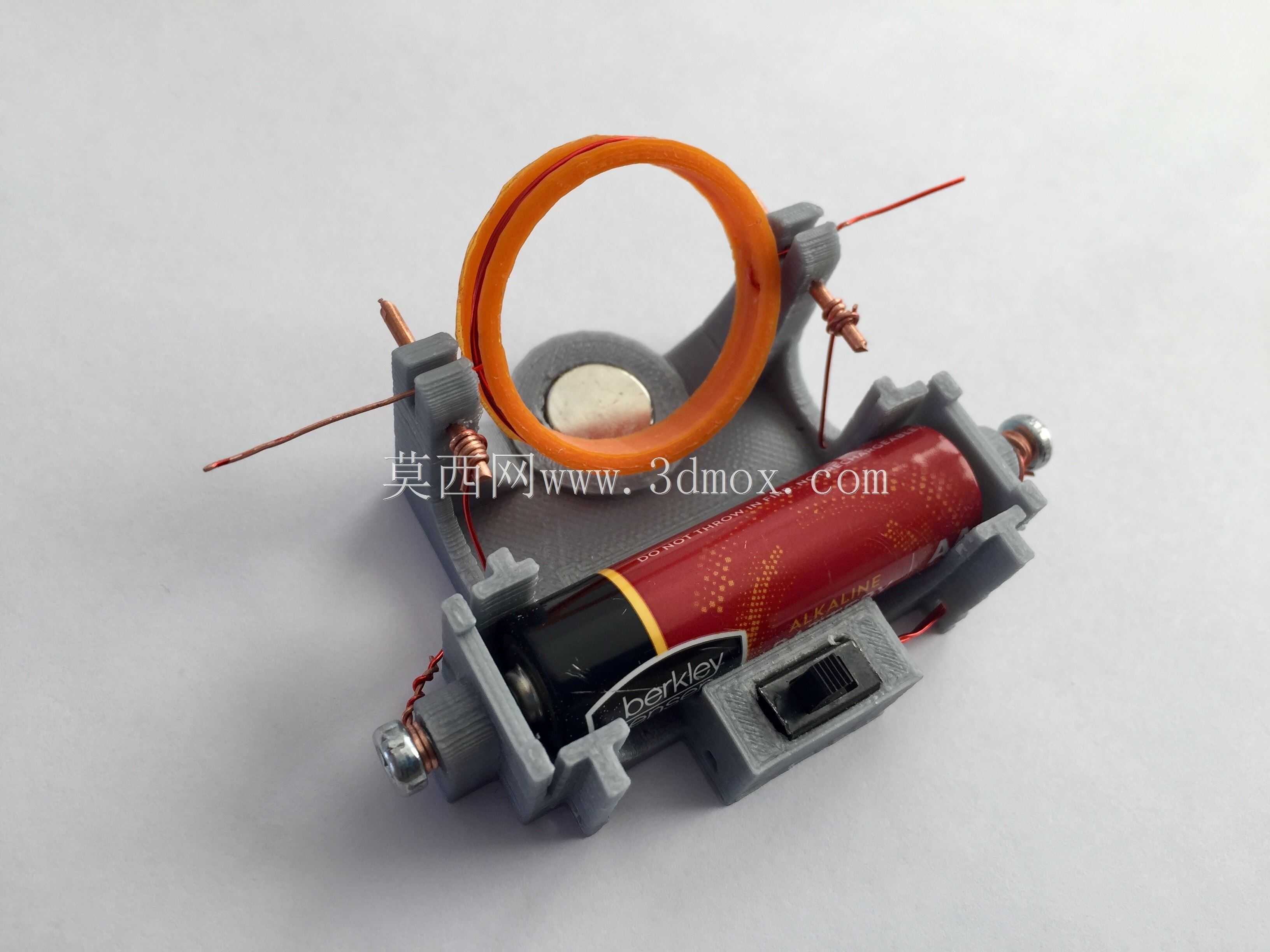

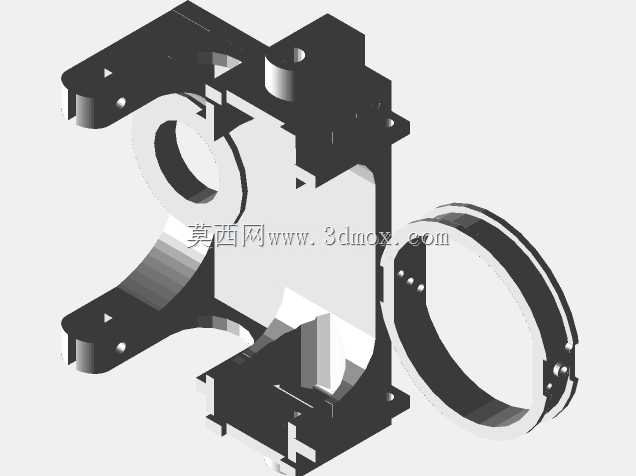

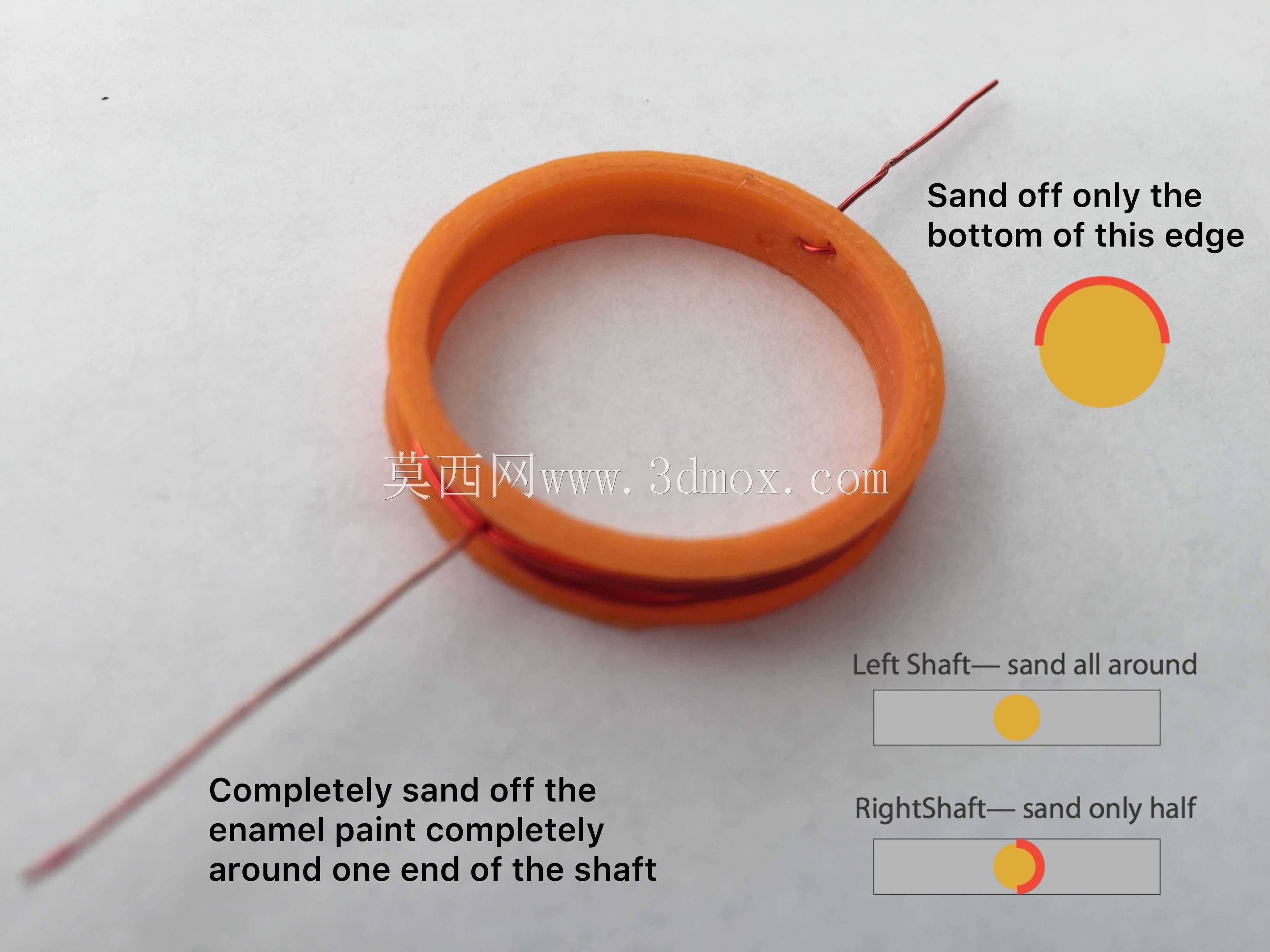

这款集成AA电池架的直流电机结构，主要面向中小学科创教学、基础电磁原理演示场景设计，也可作为小型低扭矩动力输出单元，适配桌面微型传动装置、手工创意装置的动力需求。整体结构将电池容纳舱与电机定子支架整合为一体，无需额外设计电池固定结构与外接供电走线，大幅降低了组装难度与整体占用空间。设计阶段优先考虑了3D打印成型的工艺可行性，所有壁厚均控制在1.2mm以上，无小于45度的悬空结构，打印时无需额外添加支撑即可一次成型，支架上预留的铜丝绕接柱直接作为电刷接触位，省去了额外的电刷固定零件。从安装边界来看，整体结构沿AA电池轴向的总长度控制在70mm以内，垂直电池轴向的最大宽度为32mm，线圈转子的最大回转直径为28mm，安装时仅需在固定平面预留两个对应M3螺栓的安装孔位，孔距为42mm，即可完成整机固定，无需额外的定位工装。功能实现上，依靠AA电池提供的1.5V直流电压，通过绕接在支架两侧的铜丝电刷，将电流导通至线圈转子，配合支架内嵌入的3x12mm钕磁铁提供的恒定磁场，即可驱动线圈转子持续转动，转子输出端可直接套入小型塑料齿轮，传递扭矩至外接负载。结构设计时特意将电池仓的卡扣位做了0.2mm的过盈量，装入AA电池后可依靠塑料自身的弹性卡紧电池，避免装置移动时电池松脱断电，侧面预留的微型开关安装位可直接嵌入常用的6x6mm微型拨动开关，控制电路通断，无需额外设计开关固定结构。线圈绕制位预留了1mm的绕线槽，可直接使用28号漆包线绕制15-20匝形成转子，线圈两端的引线直接作为转轴，搭在两侧的电刷铜丝上即可完成导通，无需额外的换向器零件，降低了手工制作的零件准备门槛。实际使用场景中，这类简易电机可直接用于物理课的电磁感应演示，学生仅需准备磁铁、漆包线、AA电池与打印好的支架，即可在10分钟内完成整机组装，直观观察电能到磁能再到机械能的转换过程，也可作为小型手工玩具的动力源，比如搭配简易减速结构驱动微型小车、旋转展示台等低负载装置。
