3D打印自制小型桌面音频扬声器

　　这款小型桌面扬声装置，核心采用电磁驱动原理实现电声转换，区别于常规市售成品扬声器直接采购现成发声单元加装外壳的方案，其发声振膜、支撑框架、固定底座均采用3D打印工艺制作，仅搭配常规电磁线圈、钕磁铁与标准紧固件完成整机装配，适合电子DIY爱好者、嵌入式开发场景做音频输出终端使用。从实际应用场景来看，该装置可直接对接Arduino等开源开发板，作为小型嵌入式项目的音频输出部件，也可放置在桌面作为近场听音的小型外放设备，相比常规成品小音箱，其结构完全开放，可直观展示电磁扬声器的工作原理，也可作为电子教学、创客实践的实操案例使用。

　　从功能特性来看，该装置没有采用现成的扬声器动圈单元，而是通过3D打印的振膜配合自制电磁线圈实现发声，线圈采用细电磁线绕制，直流电阻约10Ω，搭配三个直径12mm的钕磁铁提供恒定磁场，当音频电流通过线圈时，线圈在磁场中受安培力带动振膜往复振动，推动空气产生声波。实际测试中，在适配常规Arduino音频驱动电路的情况下，其发声响度足以覆盖1-2人近场桌面使用需求，频响范围可覆盖常规语音、常规轻音乐的播放需求，没有额外的功放电路时也能获得清晰的发声效果，不会出现小尺寸扬声器常见的破音、振膜谐振异常问题。

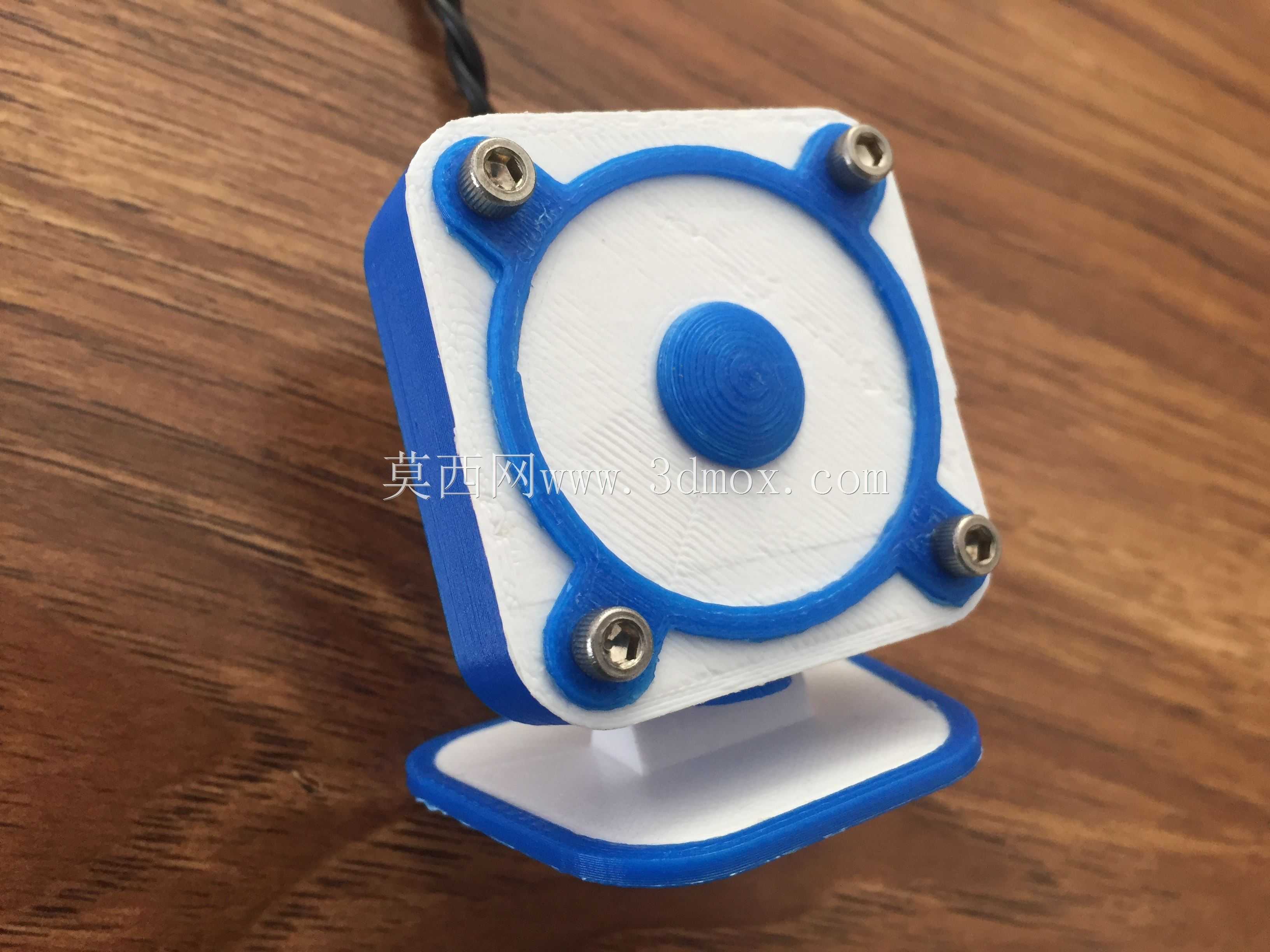

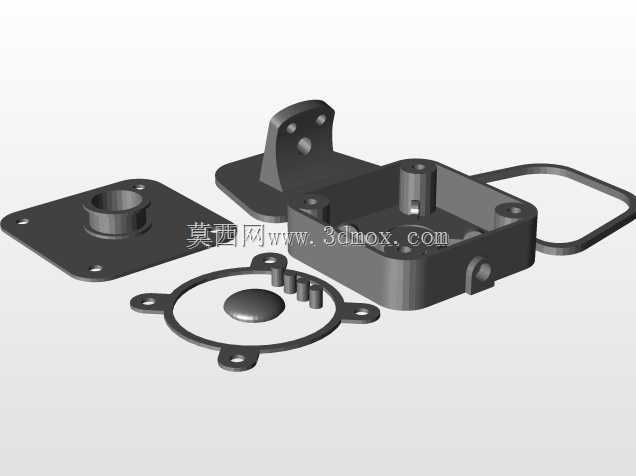

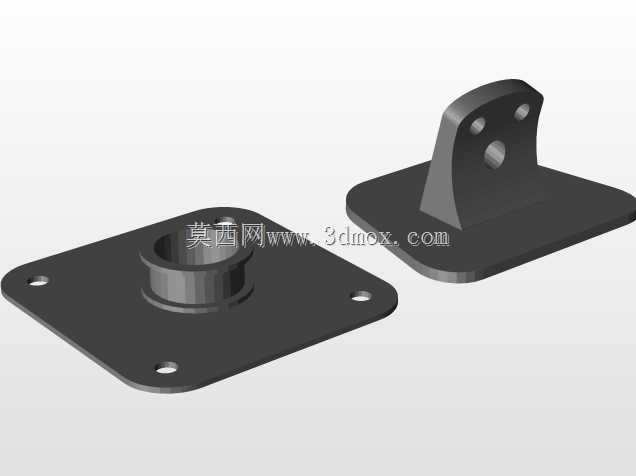

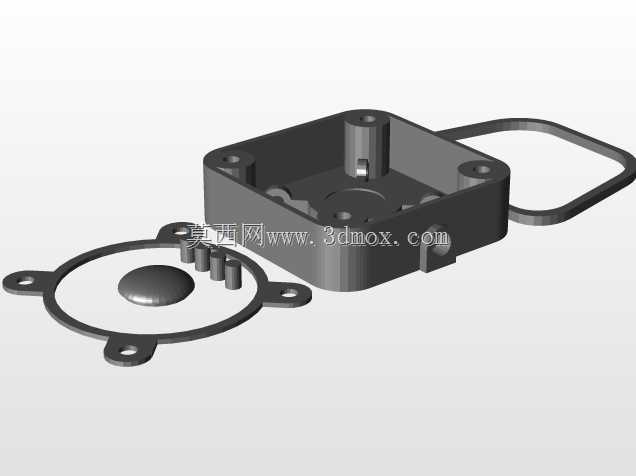

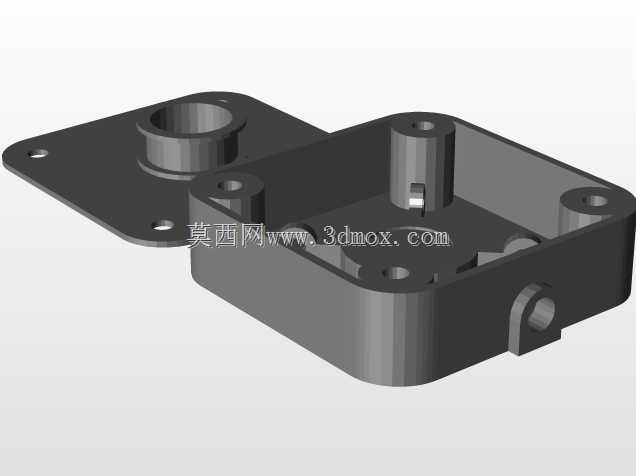

　　设计思路上，整机采用分层模块化结构，最上层为发声单元固定框架，采用方形切角的外轮廓，四个角位预留M3螺丝安装孔，通过六颗632半英寸机牙螺丝配合两颗632螺母，将线圈、振膜、磁铁组件夹紧固定，框架内侧设置环形限位槽，既可以约束振膜的往复运动行程，避免振膜偏移蹭到线圈或磁铁，也能减少振膜边缘的声短路问题，提升低频段的发声效率。振膜中心位置设计有凸起的防尘帽结构，既可以避免灰尘杂物落入磁隙影响线圈运动，也能增加振膜中心区域的刚性，减少分割振动带来的失真。底座部分采用可小角度调整的铰接结构，与发声单元框架连接，可根据桌面摆放位置调整发声朝向，让出声方向正对使用者耳部，提升近场听音的清晰度，底座底部为平整的方形接触面，可直接放置在平整桌面，也可通过双面胶、魔术贴固定在设备外壳、工作台架上，不会轻易倾倒。

　　安装边界与尺寸方面，整机外轮廓为近似正方形的立方体结构，不含底座的发声单元部分边长约40mm，整体高度含底座约35mm，安装时仅需要预留50mm*50mm的平面摆放空间即可，接线从装置后侧引出，不会占用正面操作空间。所有外露的紧固件均采用标准英制机牙螺丝，日常拆装维护不需要特殊定制工具，用常规十字螺丝刀即可完成全部拆装操作，方便使用者调整线圈匝数、更换不同规格的磁铁来调整发声效果。结构设计上特意规避了复杂的装配关系，所有零件均为无支撑3D打印可制作的结构，不需要额外打印支撑结构，打印完成后去除毛边即可直接装配，降低了自制门槛。

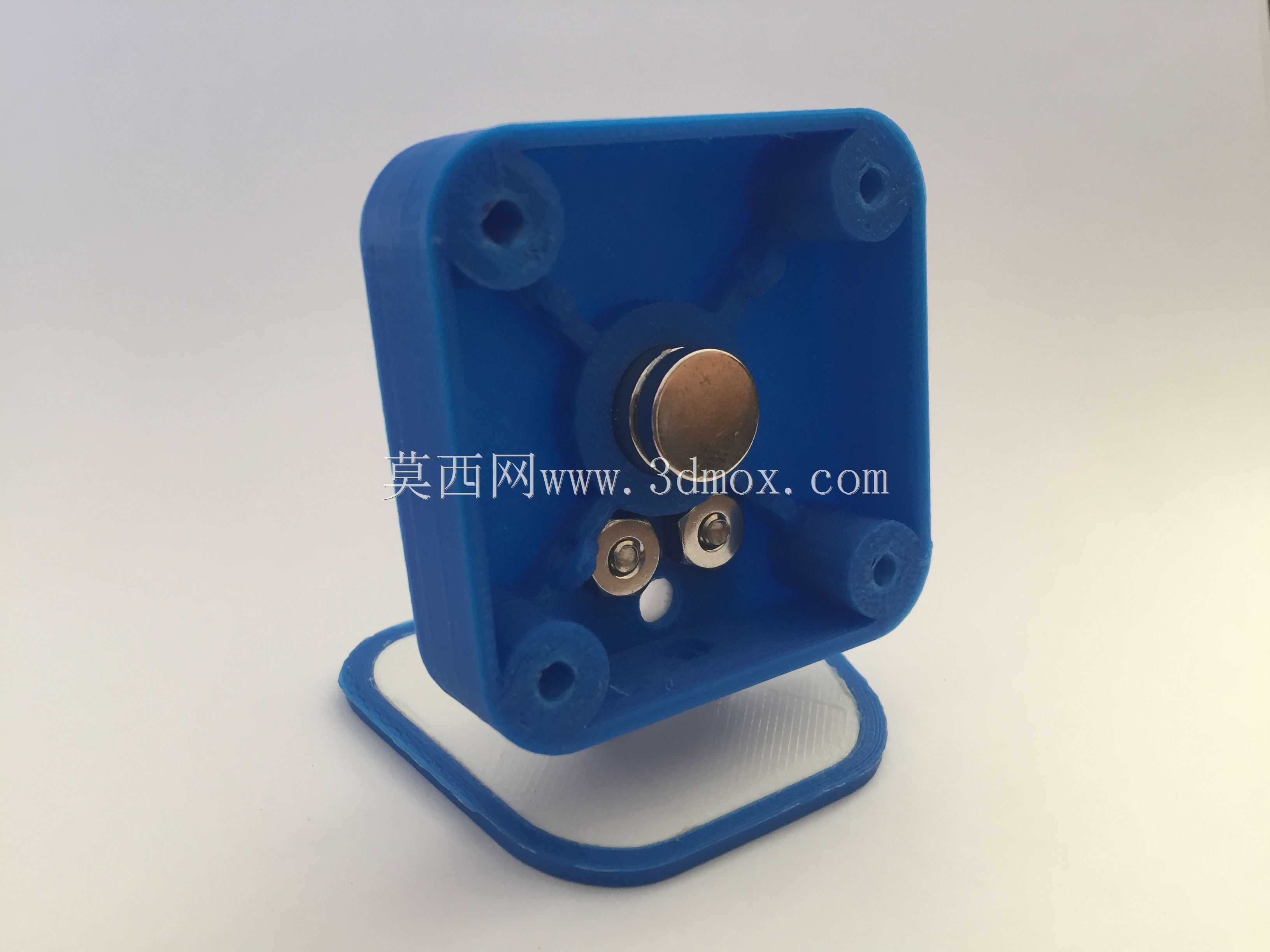

　　从结构可靠性角度来看，框架与底座均采用硬质塑料打印制作，抗日常桌面使用的磕碰能力足够，振膜采用稍具韧性的打印材料制作，可承受长时间往复振动不会出现疲劳断裂，磁铁嵌入框架内部的限位槽内，通过结构限位加胶水辅助固定，不会因为振动出现移位蹭圈的问题。线圈绕制完成后可通过少量胶水固定在振膜背面，引线沿框架内侧的走线槽引出到装置外侧，避免引线被振膜运动拉扯断裂。整体结构没有易损的活动部件，除了长时间使用后可能需要清理振膜表面的灰尘外，基本不需要额外维护，适合长期固定在桌面使用。
