外转子航模无刷动力电机结构设计

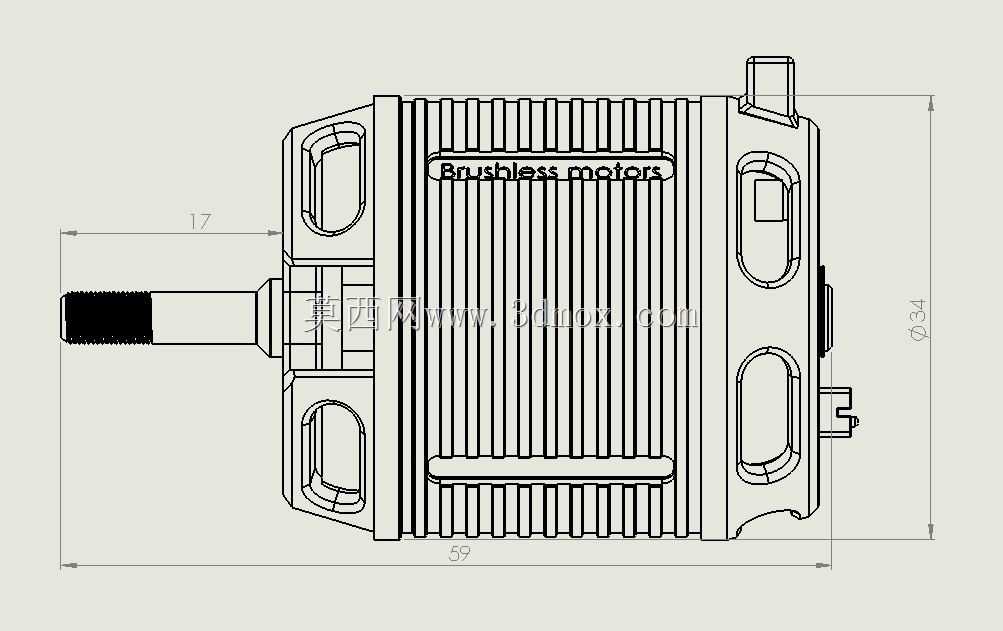

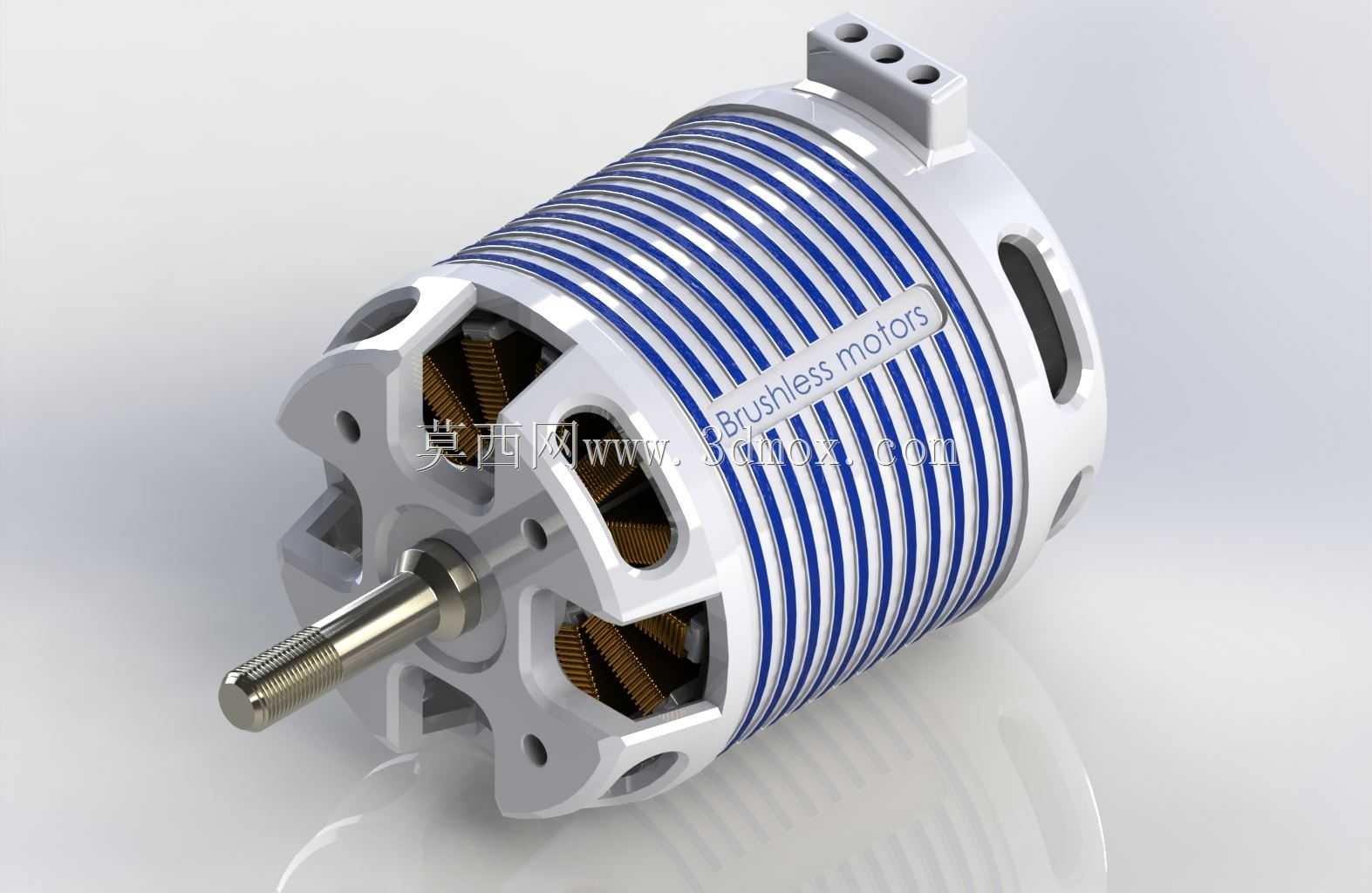

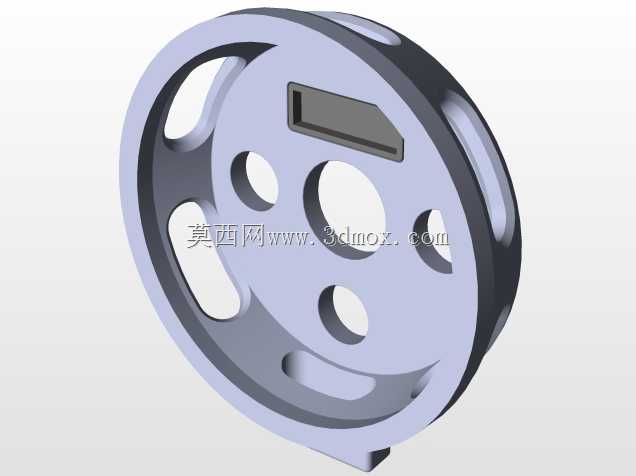

这款外转子结构的无刷动力部件，核心应用场景覆盖航模固定翼、多旋翼飞行器以及小型电动竞速模型的动力输出端，也可适配小型自动化设备的精密旋转驱动工位，替代传统有刷结构解决碳刷磨损带来的维护痛点。从实际使用维度看，这类电机依靠电子换向替代机械碳刷结构，运行过程中无接触摩擦损耗，连续运转工况下的温升控制表现优于同功率等级的有刷产品，动力输出的线性度更适配需要精准调速的遥控模型场景，启动扭矩响应速度快，能满足航模飞行过程中急加速、变距的瞬时动力需求。设计阶段优先考虑了散热需求，机壳外壁采用周向分布的环形散热鳍片结构，运转过程中外转子随输出轴同步旋转，可带动周边空气形成沿鳍片间隙流动的散热风道，无需额外加装散热风扇即可带走定子绕组产生的热量，兼顾轻量化与散热效率。定子部分采用多槽集中绕组布局，绕组嵌装完成后做绝缘浸漆处理，能抵御模型运行过程中的振动冲击，避免绕组松动移位；输出轴采用高强度合金钢材加工，轴伸端预留标准螺纹安装位，可直接适配航模螺旋桨的安装孔位，轴身与前端盖轴承位的配合公差控制在精密传动要求范围内，减少高速运转时的径向跳动量。安装边界上，电机前端盖预留周向均布的安装通孔，可通过标准紧固件直接固定在航模的电机安装座上，安装孔位的中心距匹配主流航模的安装规格，无需额外制作转接件；外转子外壳做轻量化镂空处理，在保证结构强度的前提下降低整体转动惯量，提升动力响应速度，外壳表面的环形标识区可标注产品参数信息，出线端位于电机尾部，采用耐高温硅胶线引出，预留足够的接线长度方便与电调连接，尾部的安装凸台可适配不同规格的电机安装座，适配多类不同尺寸的航模机架安装需求。从结构细节看，前端盖内嵌双轴承支撑输出轴，可承受螺旋桨旋转产生的轴向拉力与径向振动，轴承采用密封式结构，能阻挡户外使用场景下的灰尘、水汽进入轴承内部，延长维护周期；定子铁芯采用高导磁硅钢片叠压而成，叠片间做绝缘处理，降低涡流损耗带来的效率损失，绕组的匝数与线径匹配常用的航模电调输出规格，可适配多档电压的供电需求，覆盖从入门级练习机到专业竞速机的动力配置要求。
