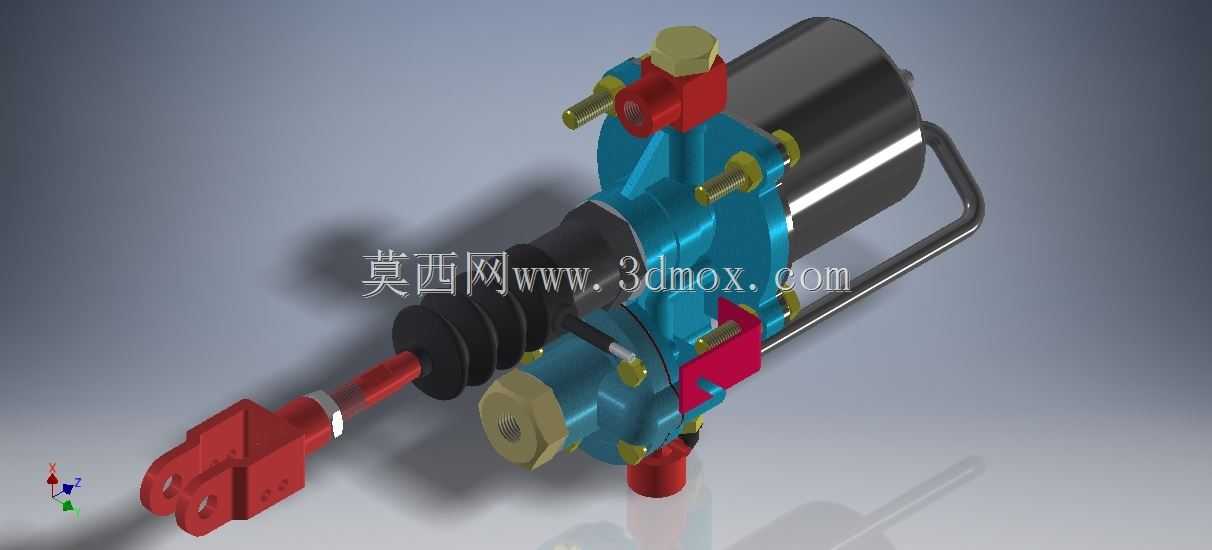

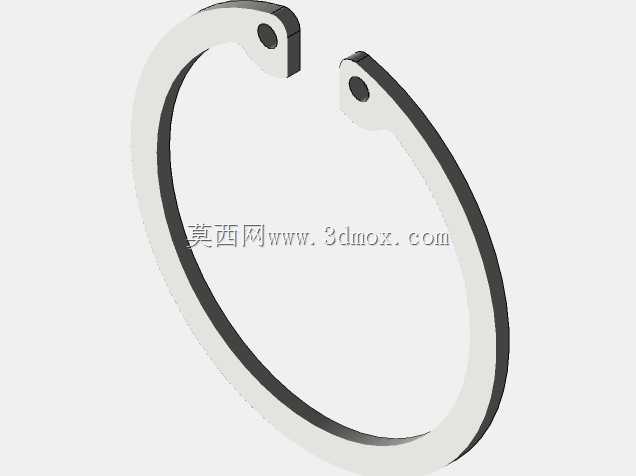

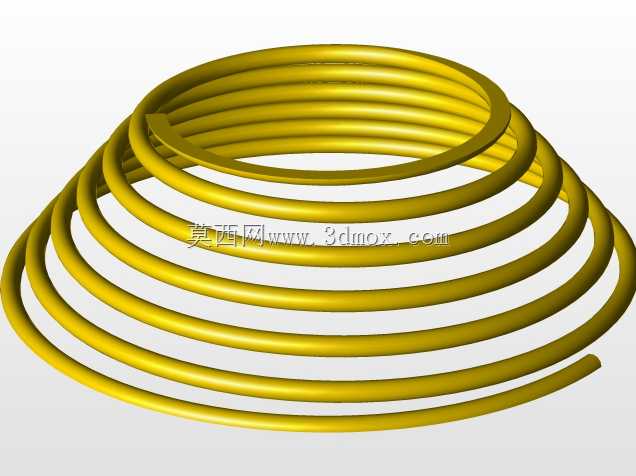

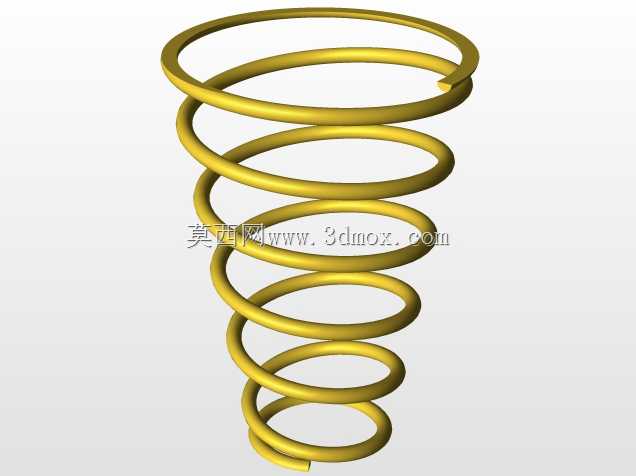

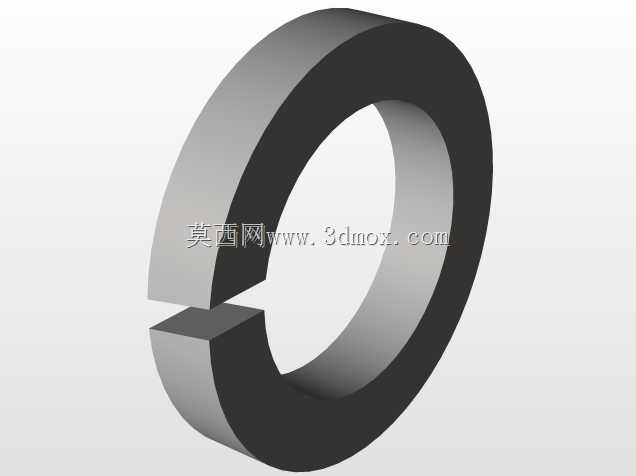

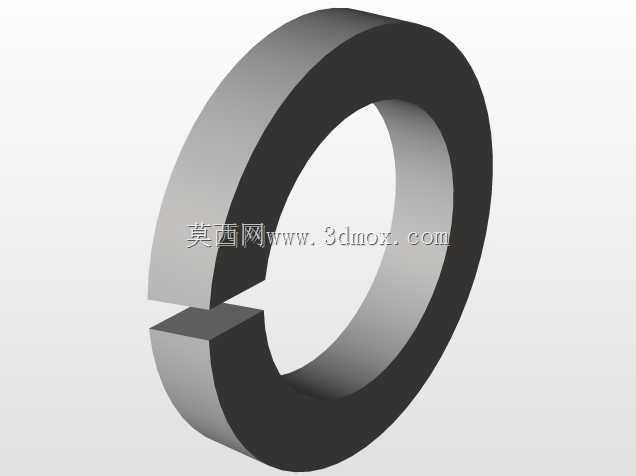

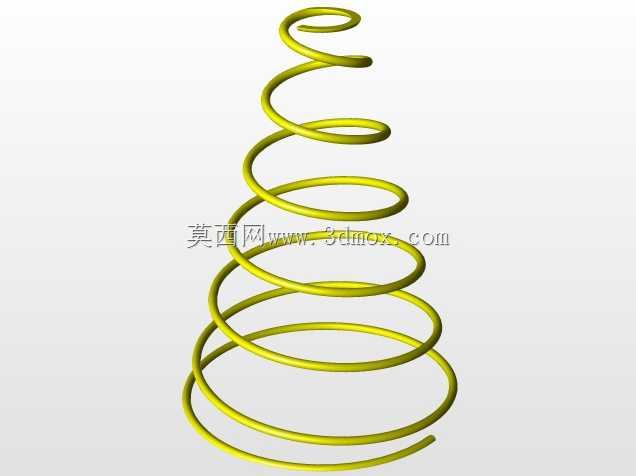

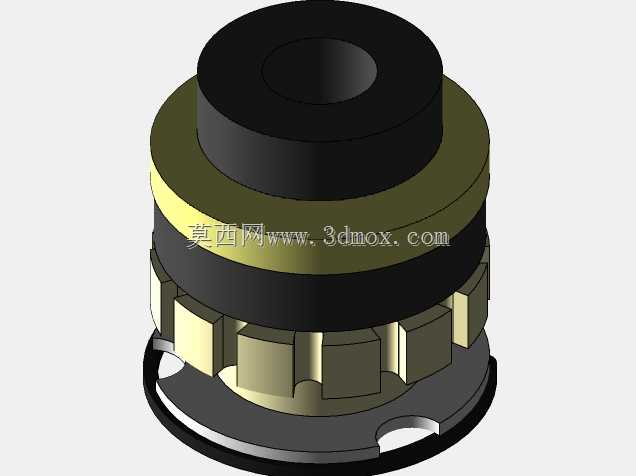

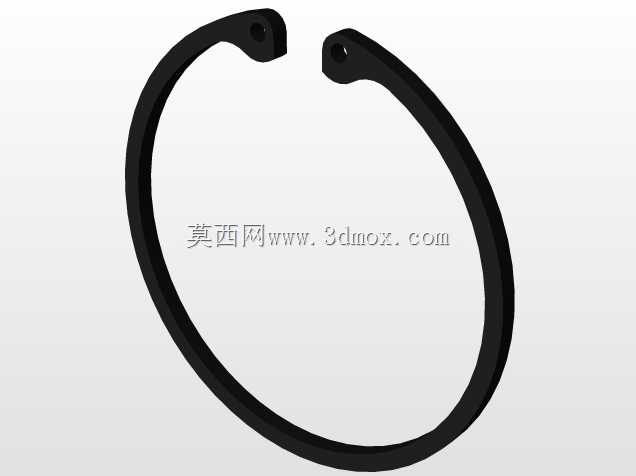

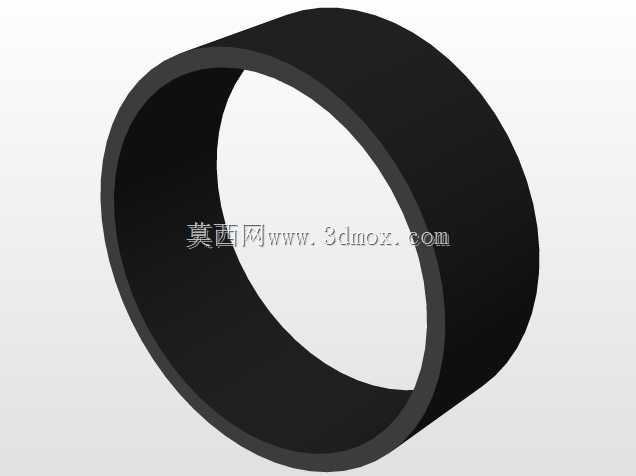

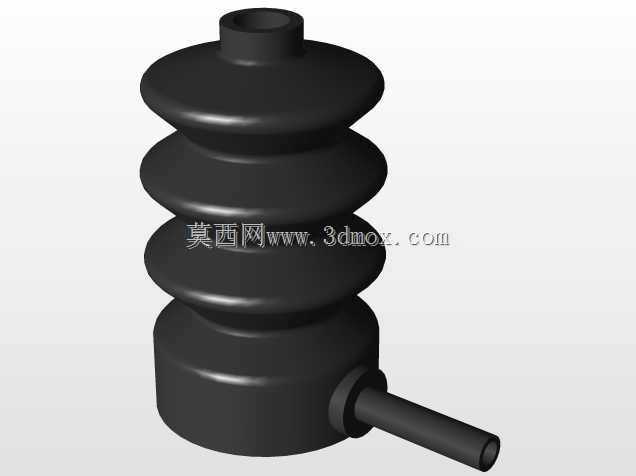

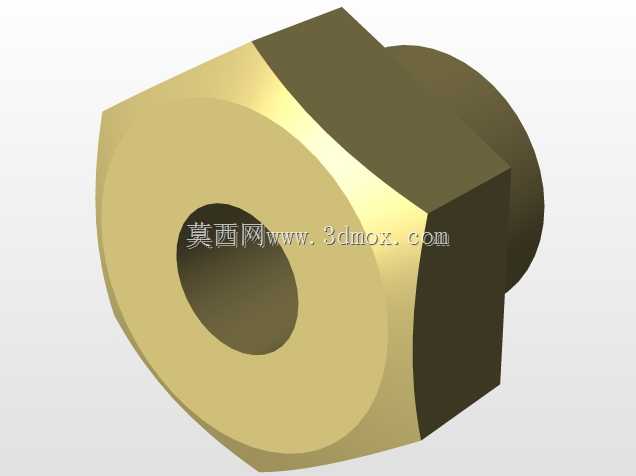

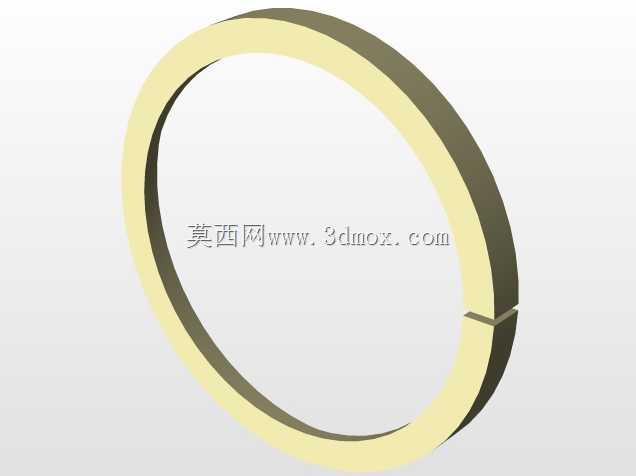

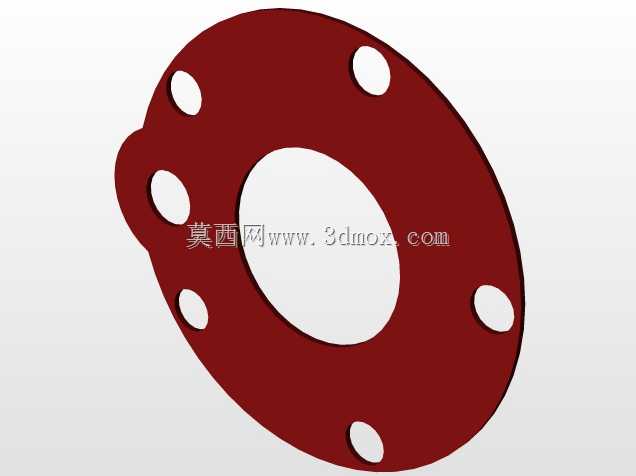

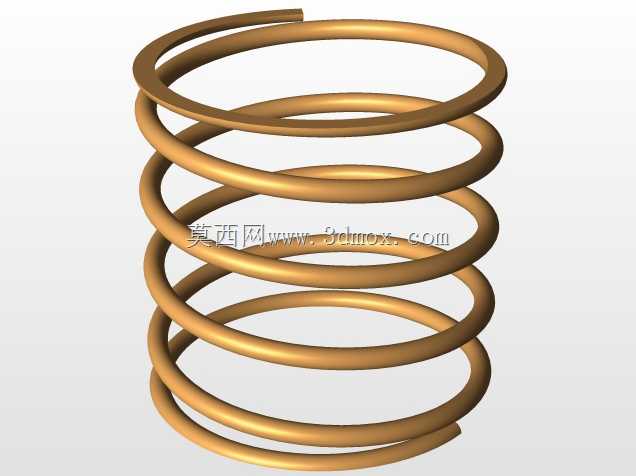

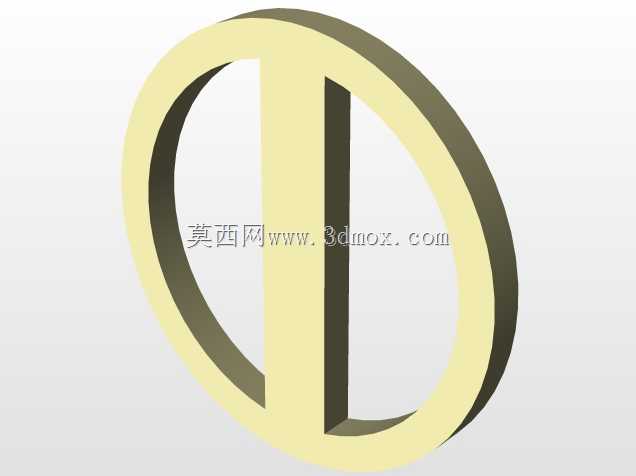

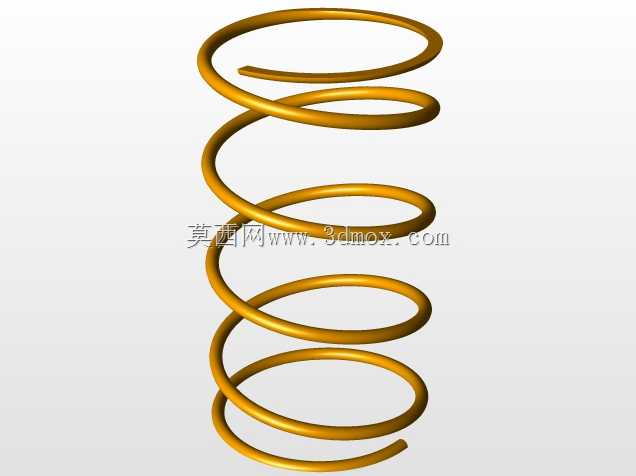

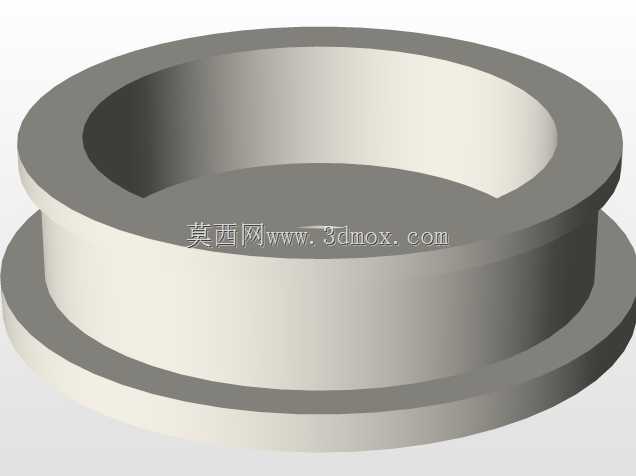

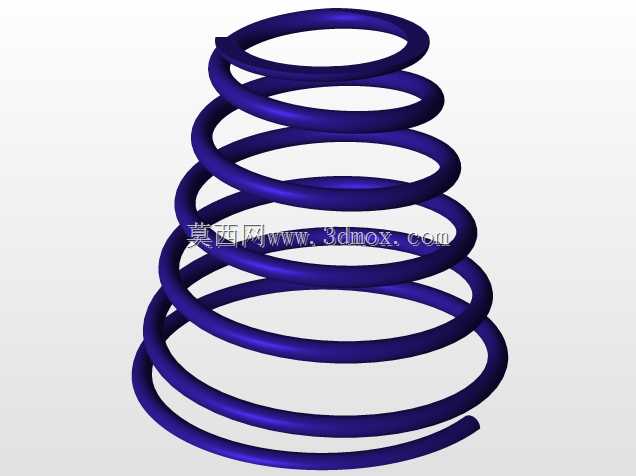

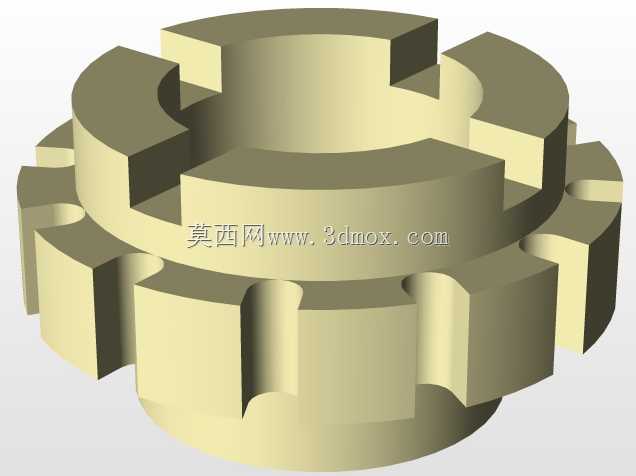

汽车离合器助力总泵结构三维数模

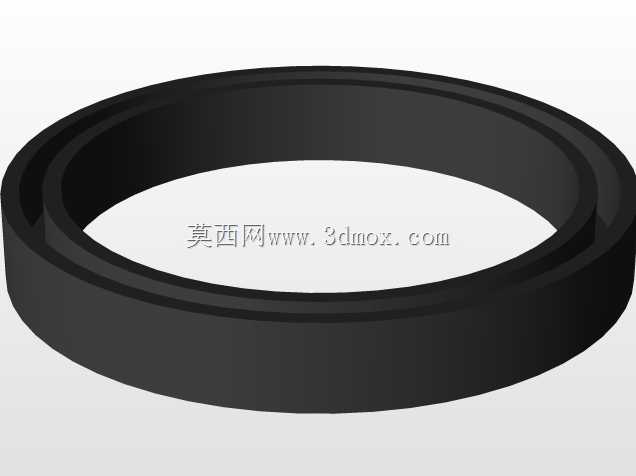

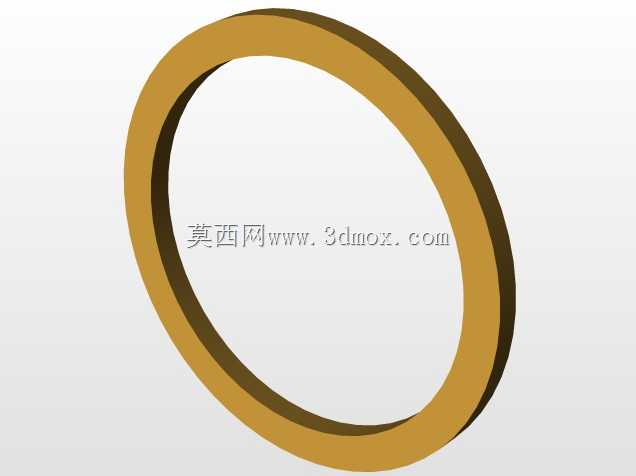

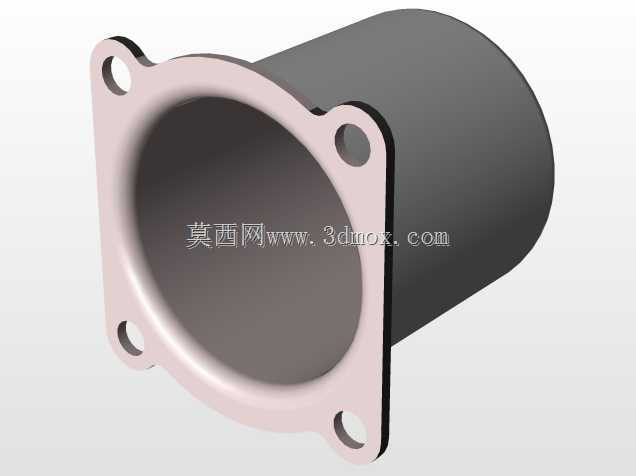

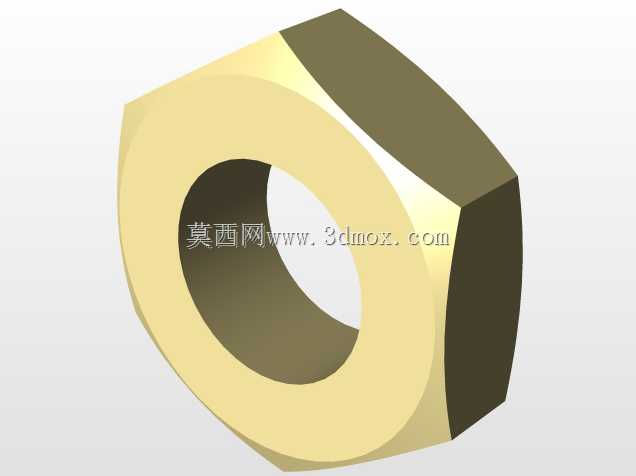

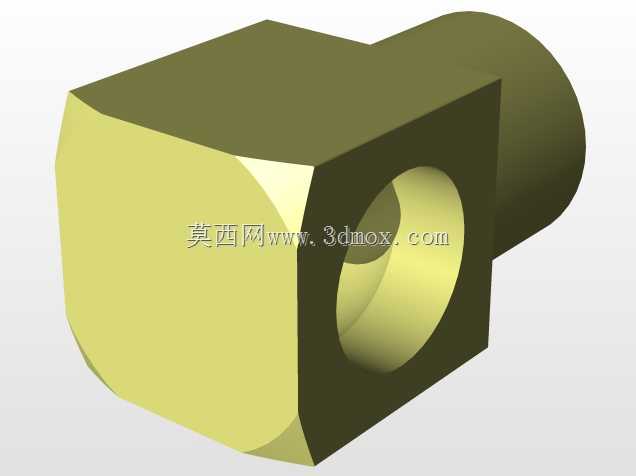

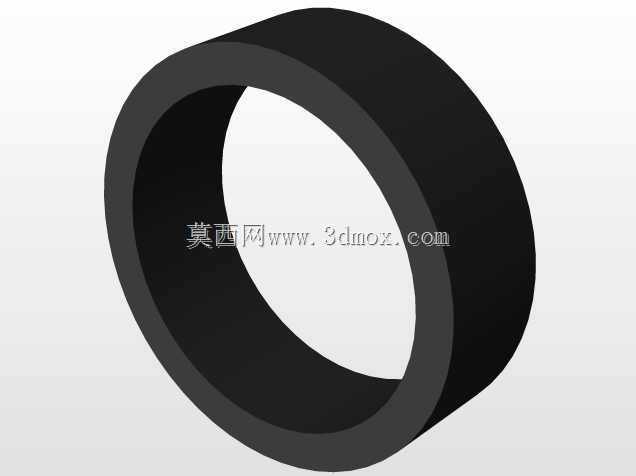

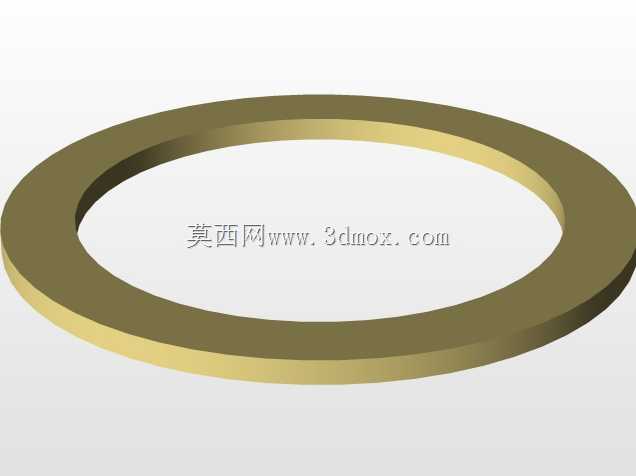

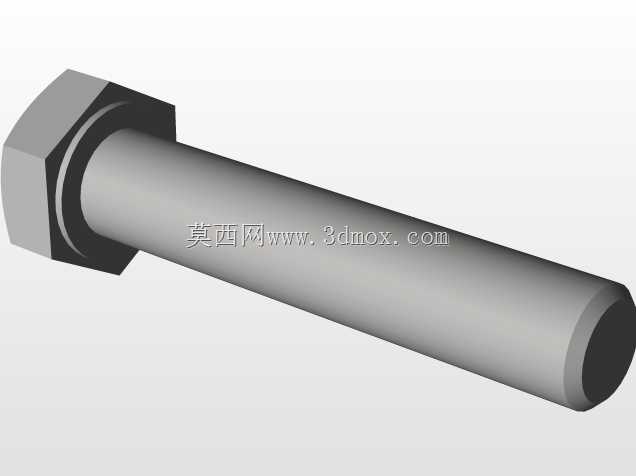

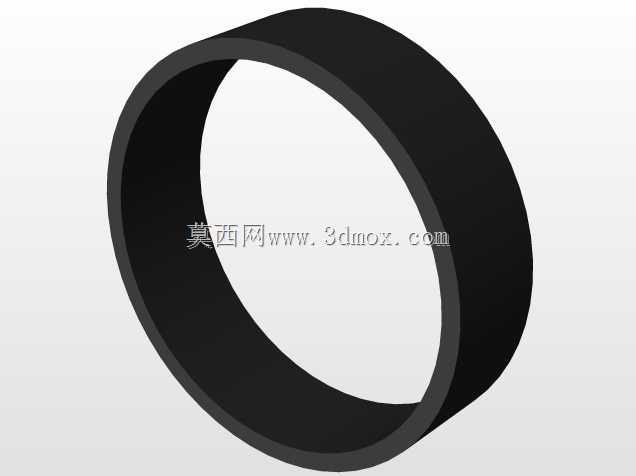

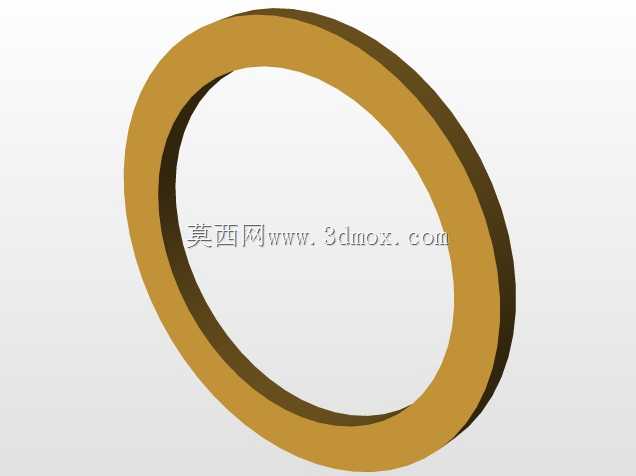

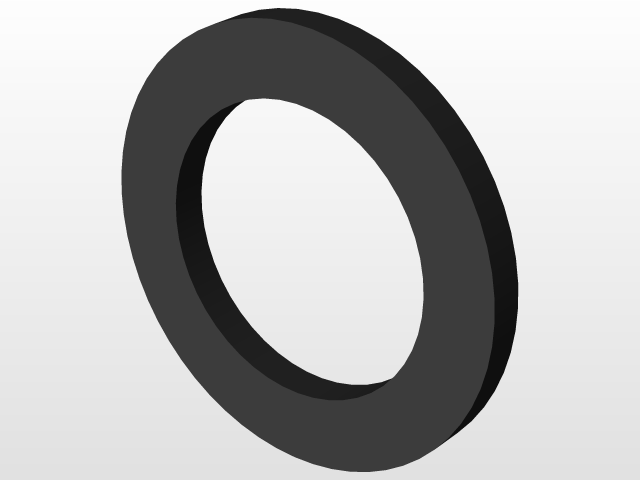

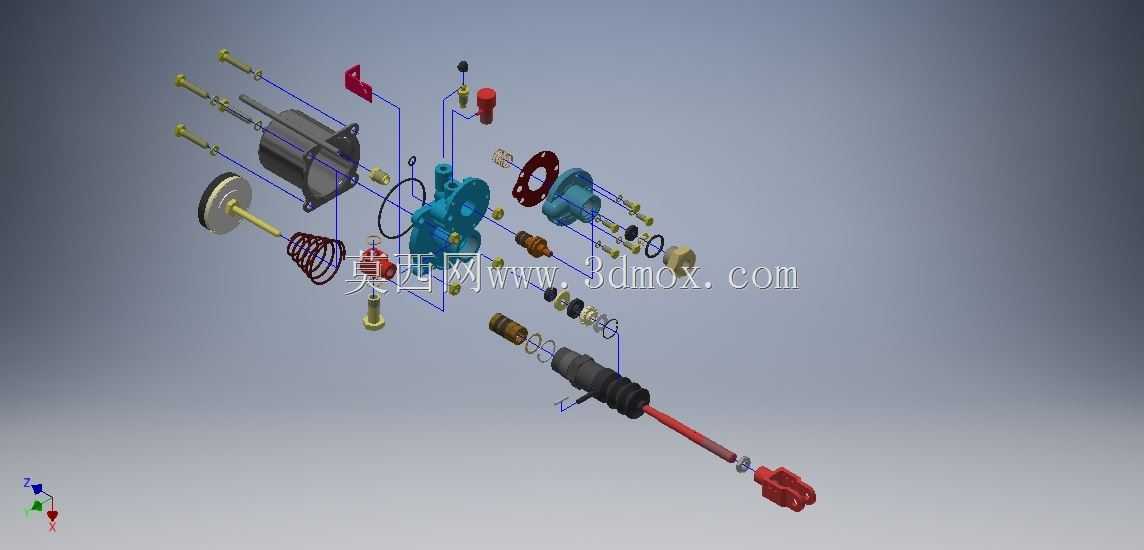

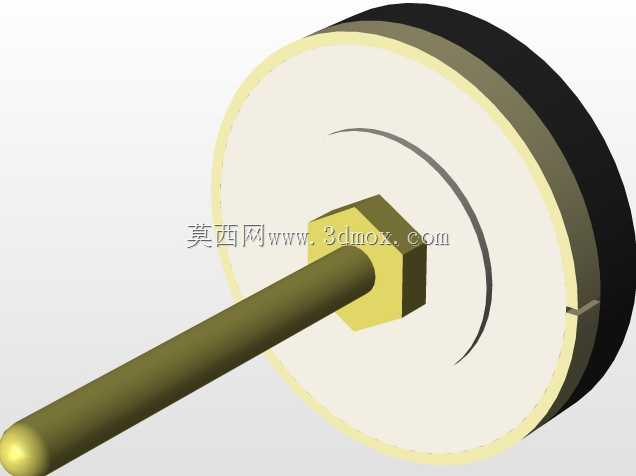

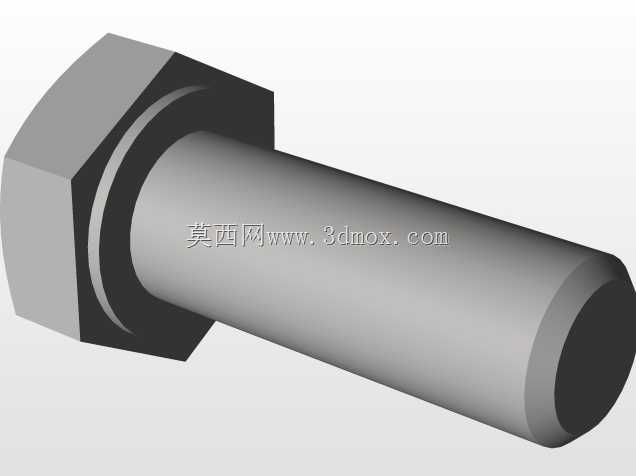

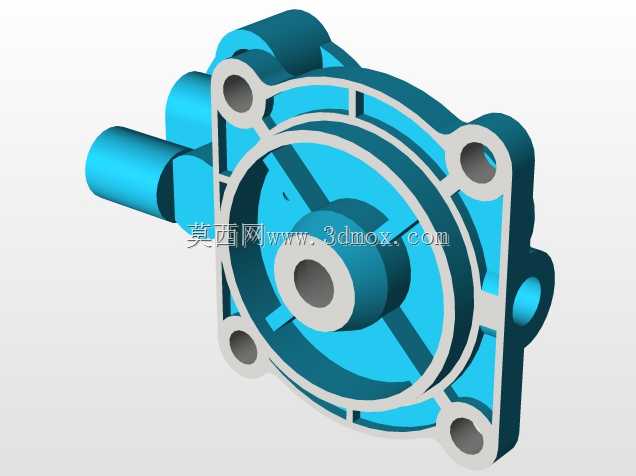

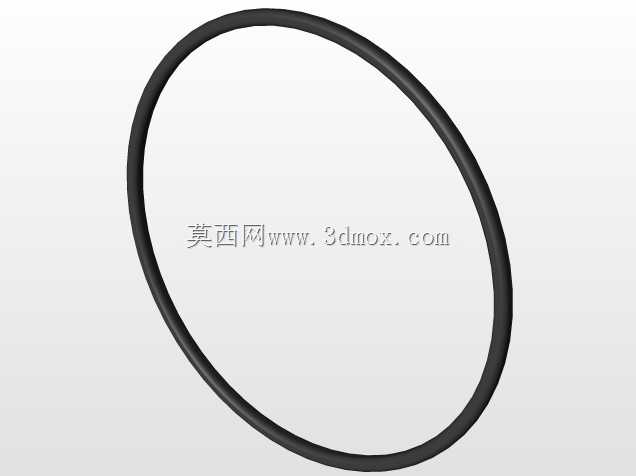

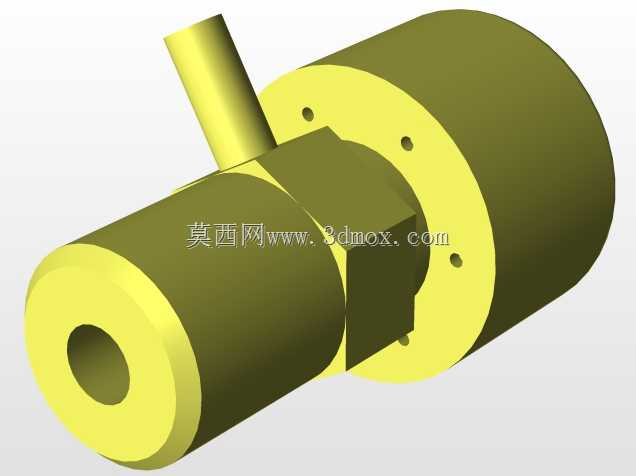

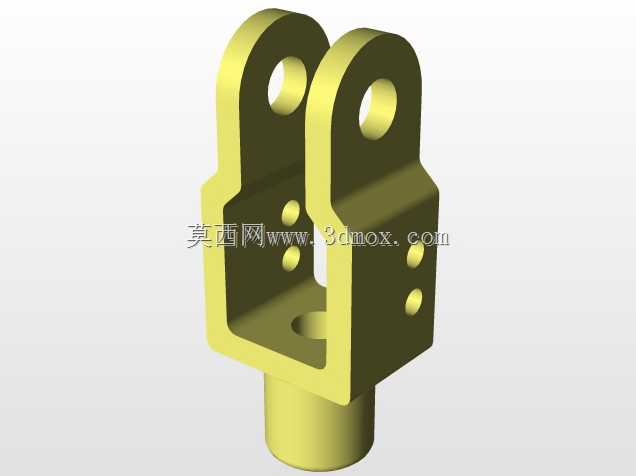

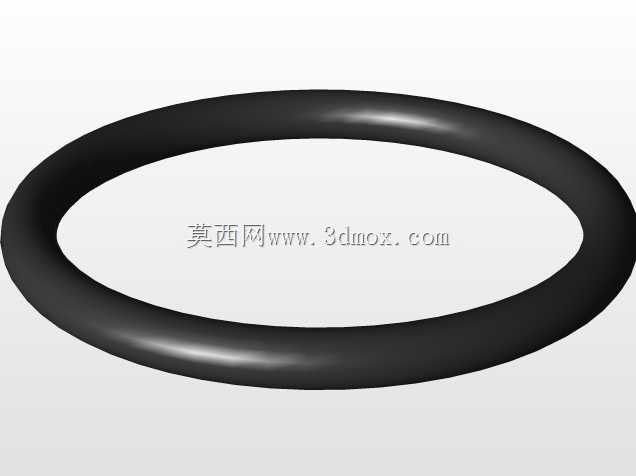

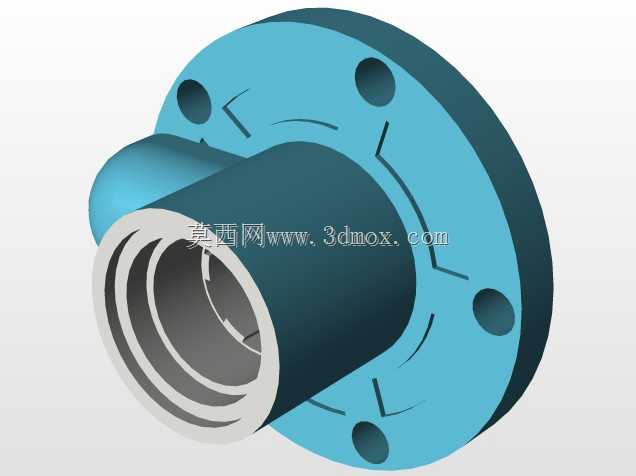

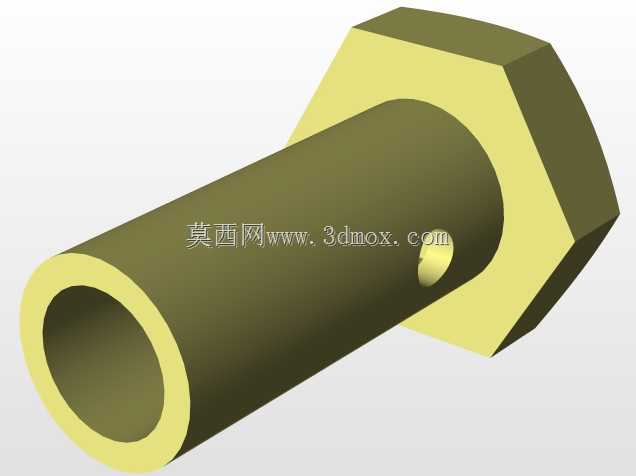

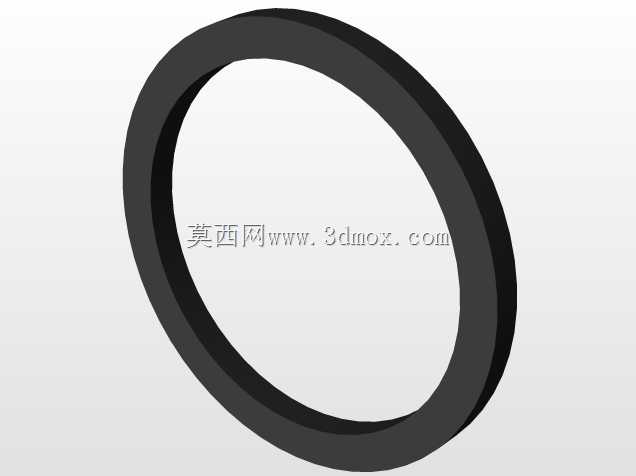

这款离合器总泵主要配套中重型商用车的离合操纵系统，在整车上布置于驾驶舱与变速箱之间的车架安装位，核心作用是将驾驶员踩踏离合踏板的机械力转化为液压推力，同时借助气源助力放大输出力，大幅降低驾驶员长时间操作的疲劳强度，适配带气刹系统的柴油货运车辆、工程作业车辆的离合操纵回路。从结构设计来看，泵体采用集成式铸铝基体作为核心承载件，将液压腔、助力气缸、进回油接口、气源接口整合在同一主体上，减少了外接管路的连接点，从根源上降低了液压系统渗漏、气压泄压的故障概率。输入端的推杆带叉形连接头，直接与离合踏板摇臂铰接，表面做了防锈镀层处理，铰接孔预留了润滑脂注油通道，适配长期往复摆动的铰接工况，避免干磨导致的间隙过大、踏板虚位超标问题。液压腔侧的皮膜、密封圈采用耐油耐温的橡胶配方，适配-40℃到120℃的整车工作环境温度区间，不会因为冬季低温硬化、夏季高温软化导致密封失效。助力气缸部分采用单作用活塞结构，气压腔与液压腔之间设置了隔离密封件，避免压缩空气窜入液压回路导致离合发软、踏板回弹无力的问题。外形尺寸上，主体长度方向的安装边界控制在151mm，径向最大尺寸70mm，安装支架的孔位间距符合商用车通用的安装孔距标准，不需要额外改制安装支架就能直接替换同规格的传统离合器总泵。设计过程中重点校核了推杆的行程与活塞有效行程的匹配关系，保证踏板踩到底时离合器能彻底分离，踏板释放时活塞能完全回位，不会出现离合分离不彻底打齿、或者半联动打滑的问题。外部的管路接口采用标准的锥面密封螺纹，进油口适配整车制动液储液壶的软管连接，气源接口适配整车气压制动系统的尼龙管路，不需要额外加工转换接头就能完成整车装配。泵体外部的金属紧固件全部采用镀锌钝化处理，抵御底盘行驶过程中泥水、盐雾的腐蚀，延长部件的整车使用寿命。
