透明壳体柴油燃油过滤装置结构设计

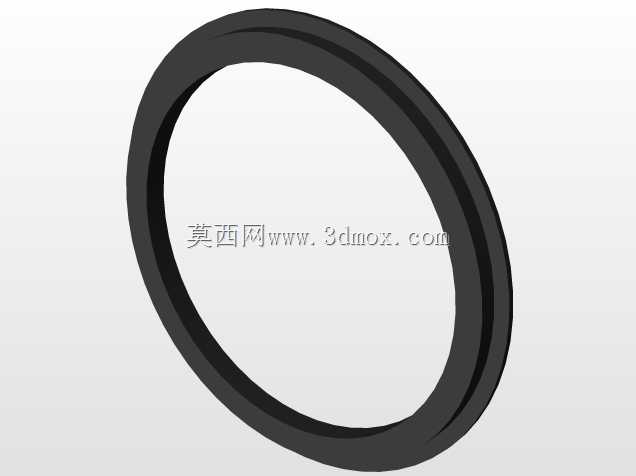

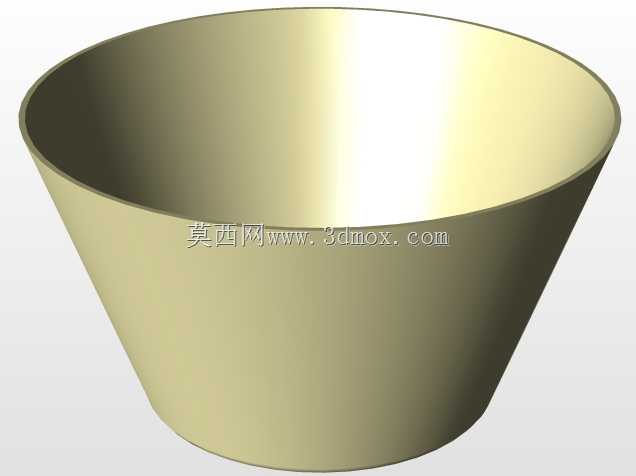

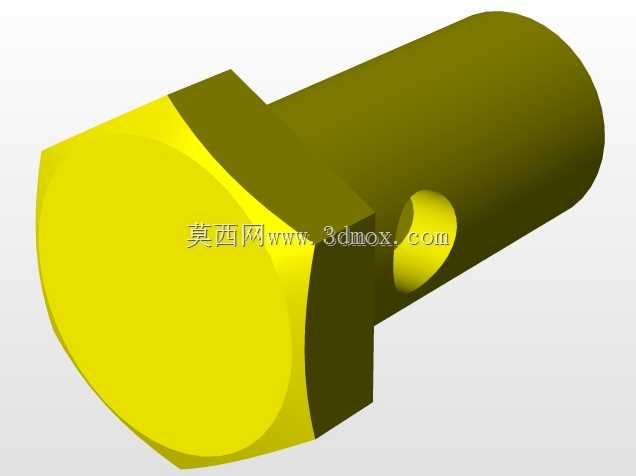

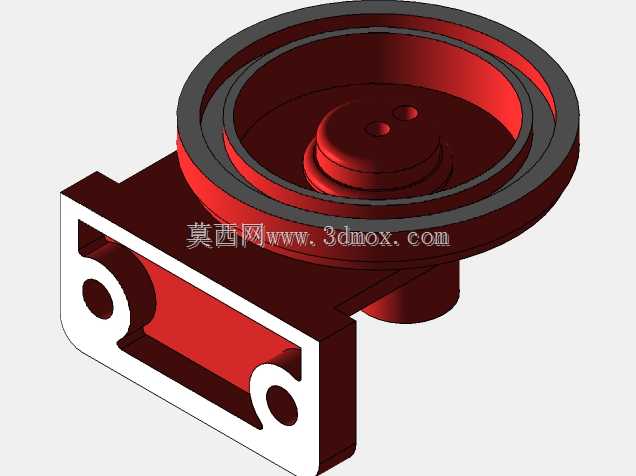

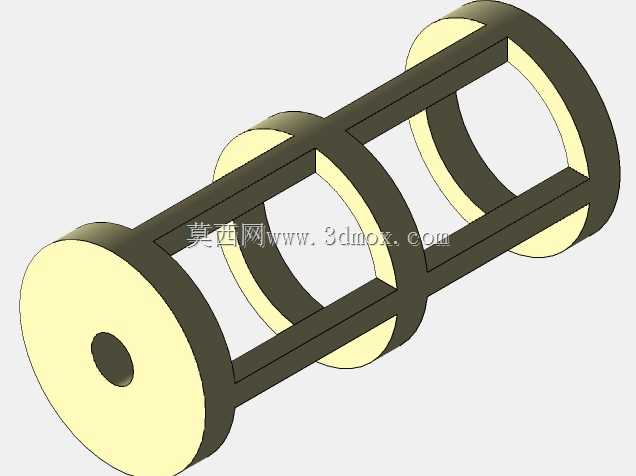

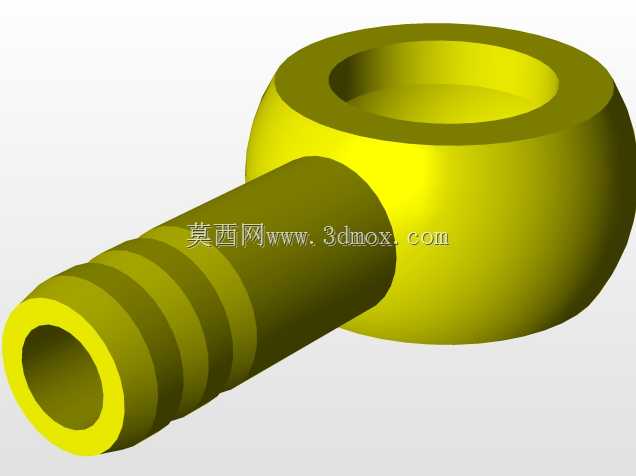

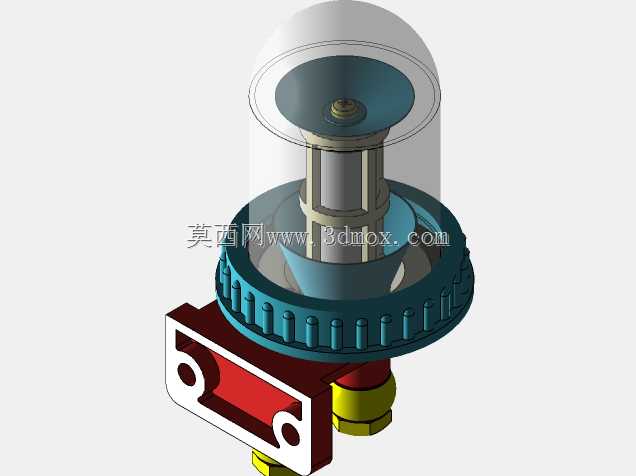

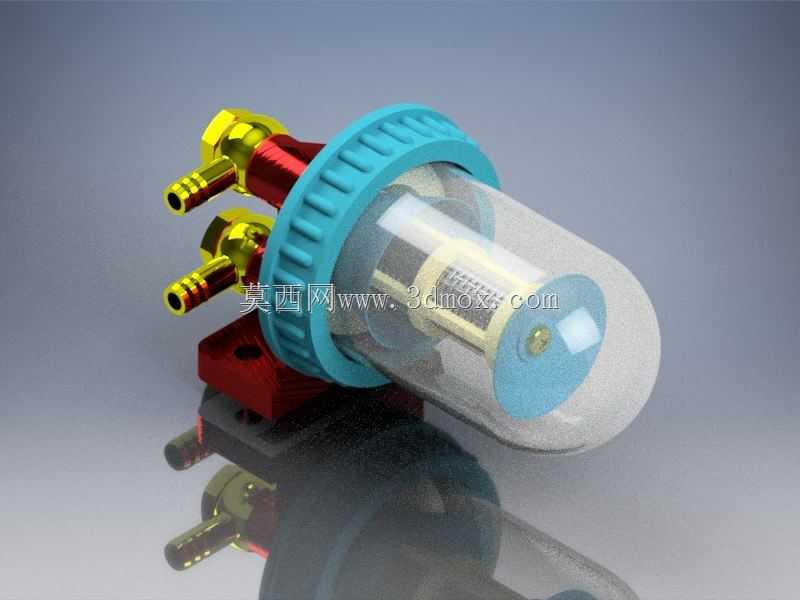

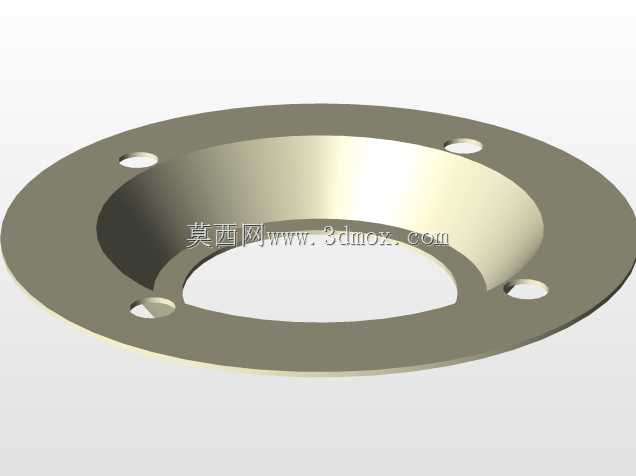

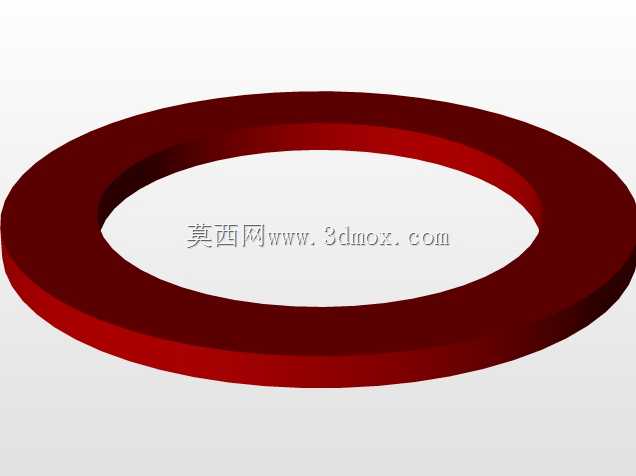

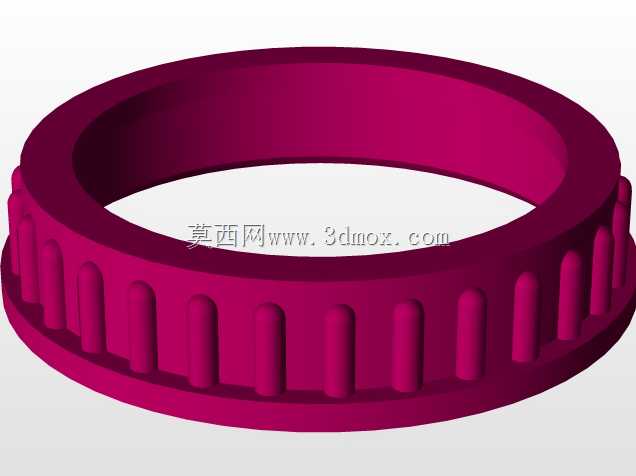

这款柴油过滤装置主要面向非道路移动机械、小型柴油发电机组、农用柴油动力设备的低压油路端部署，安装位置通常选在燃油箱与高压输油泵之间的管路段，承担燃油进入精密供油部件前的杂质拦截职能，避免柴油中混杂的金属碎屑、橡胶残渣、储运过程混入的粉尘颗粒进入喷油嘴、柱塞偶件等高精度配合部位，造成配合面磨损、喷孔堵塞、供油压力异常等故障。从结构设计来看，装置采用侧进侧出的双宝塔接头布局，两个带环形倒刺的金属接头直接集成在红色安装基座上，接头外径适配常用的6mm、8mm内径耐油橡胶燃油管，倒刺结构可在卡箍锁紧后提供足够的拔脱阻力，避免设备运行振动导致的管路松脱漏油。基座上预留的两个安装孔位可通过螺栓直接固定在设备机架的平整安装面上，安装边界需预留至少30mm的周边操作空间，方便后续日常维护时旋开滤杯更换内部滤芯。滤杯部分采用高透明度的工程塑料材质，无需拆解即可直接观察内部柴油的清洁程度、滤芯的污染状态以及滤杯底部的积水沉积量，方便运维人员判断维护周期，避免过度维护或维护不及时引发的油路故障。滤杯与基座之间采用蓝色旋紧压圈连接，压圈外圈做了等间距的防滑棱结构，徒手即可完成旋紧与拆卸操作，无需借助专用扳手，日常维护更换滤芯时只需旋下压圈即可取下滤杯，清理内部杂质与积水后更换同规格滤芯即可完成装配，大幅降低野外作业场景下的维护难度。内部滤芯采用纵向布置的折叠滤纸结构，过滤精度适配常规柴油动力设备的供油要求，可有效拦截10微米以上的固体杂质，滤杯端部的蓝色端盖与压圈配合处设置了环形密封槽，内置耐油橡胶密封圈，装配后可承受0.3MPa以内的油路工作压力，无渗漏风险。设计过程中充分考虑了柴油的溶胀特性，所有与燃油接触的非金属部件均采用耐柴油腐蚀的PA、PET材质，金属接头与基座采用阳极氧化铝合金材质，避免长期接触燃油出现材质老化、腐蚀剥落造成的二次污染。整体结构无复杂的异形曲面，各部件的分型面均设计为规则的回转面或平面，不管是注塑开模生产还是三维结构校核都具备较好的工艺性，安装时需注意滤杯的垂直朝向，保证积水能够沉积在滤杯最底端，方便日常维护时的排放操作，同时管路连接时需区分进油与出油接头的标识，避免接反导致过滤效率下降。
