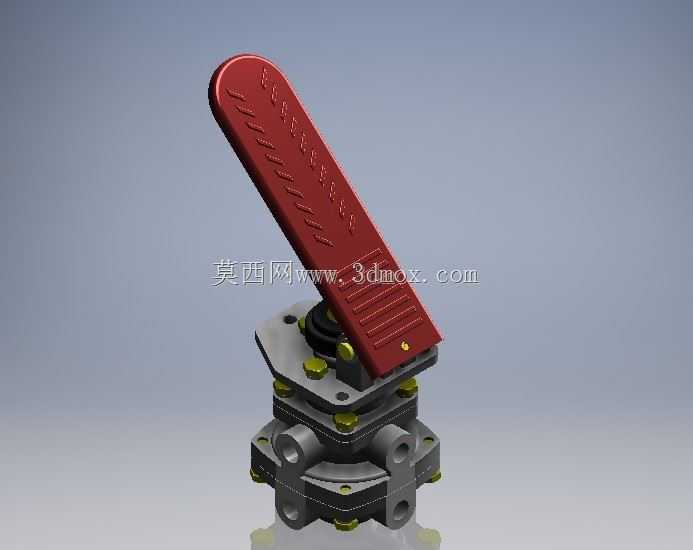

脚踏式气制动总阀结构设计

这款脚踏式气制动总阀主要应用于中重型商用车、工程机械的气压制动回路中，作为行车制动系统的核心控制元件，直接承接驾驶员的脚踏输入力，将机械位移转化为气压信号输出，调控前后桥制动气室的压力变化，实现车辆行驶过程中的减速与停车动作。不同于液压制动总泵的介质传递逻辑，气制动总阀的内部采用多级活塞平衡式结构，踏板的初始行程对应排气间隙消除阶段，此时输出气压为零，避免制动拖滞；随着踏板下压行程增加，上活塞首先开启进气阀，储气筒的压缩空气经阀口进入输出回路，同时气压反馈作用于平衡活塞，当反馈力与踏板输入力、回位弹簧力达到平衡时，进气阀关闭，输出气压稳定在与踏板行程对应的数值，实现渐进式制动控制，踏板行程与输出气压的线性匹配度直接决定制动脚感的平顺性。从安装边界来看，该总阀采用底部法兰式安装结构，四个安装孔位呈对称分布，适配常规商用车驾驶室地板下方的安装支架，安装面需保证平面度公差不超过0.2mm，避免阀体受安装应力导致内部阀芯卡滞；阀体侧面的气路接口采用标准螺纹规格，分别对应储气筒进气、前桥制动输出、后桥制动输出、排气口，各接口的通径匹配额定流量需求，保证制动响应时间满足法规要求。踏板表面设计有防滑凸棱结构，增大鞋底与踏板的接触摩擦力，即使在鞋底沾有水渍、油污的工况下也能避免打滑，踏板的摆动角度范围覆盖从自由状态到最大制动输出的全行程，转轴部位采用自润滑衬套结构，长期使用无需额外加注润滑脂，降低维护频次。设计过程中重点考量了低温环境下的密封可靠性，阀体内部的密封件采用耐低温橡胶材质，在-40℃到80℃的工作温度区间内均可保持稳定的密封性能，避免低温下密封件硬化导致的漏气故障；同时阀体内的气流通道做了流线型优化，减少压缩空气流动过程中的压力损失，保证制动信号传递的及时性。回位弹簧采用刚度匹配合理的圆柱螺旋弹簧，既保证松开踏板时阀芯能快速回位、彻底切断进气并打开排气通道解除制动，又不会因刚度过大导致踏板力过重，增加驾驶员长时间驾驶的操作疲劳感。
