EQ140车型配套制动气路控制阀结构

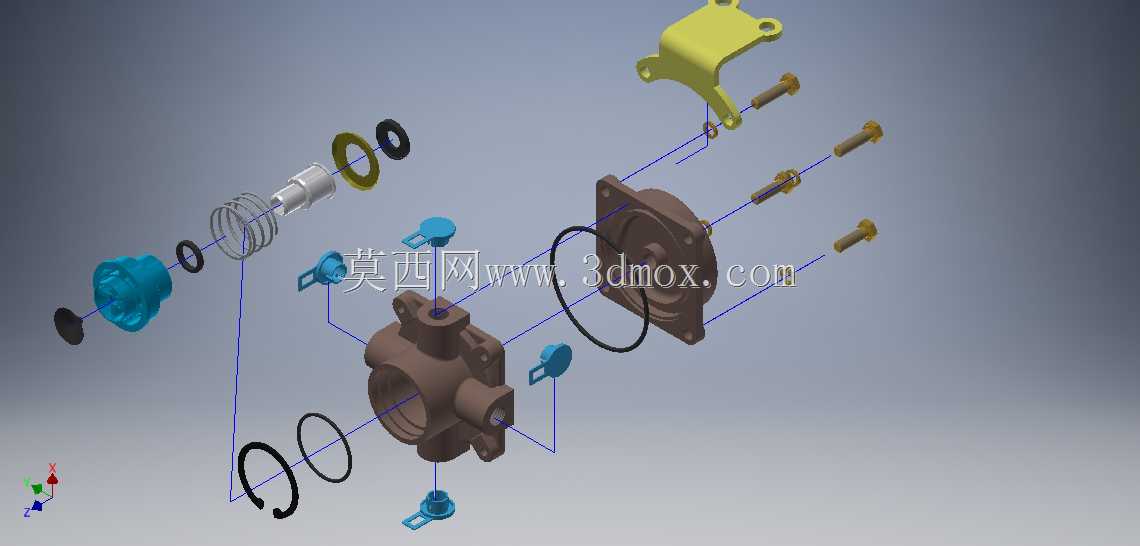

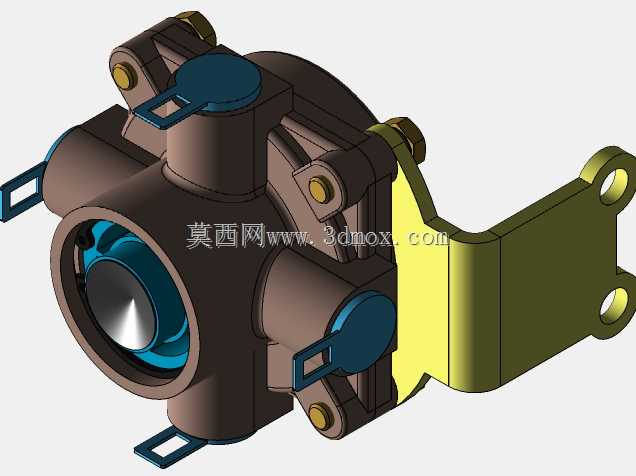

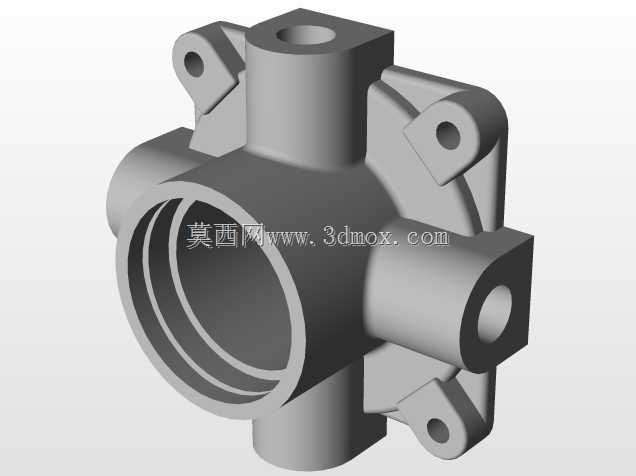

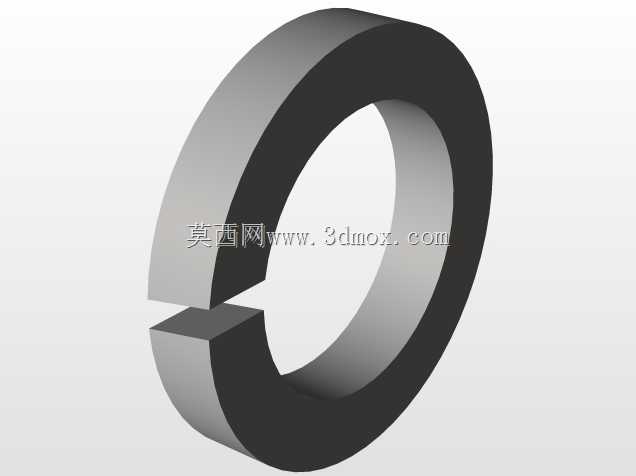

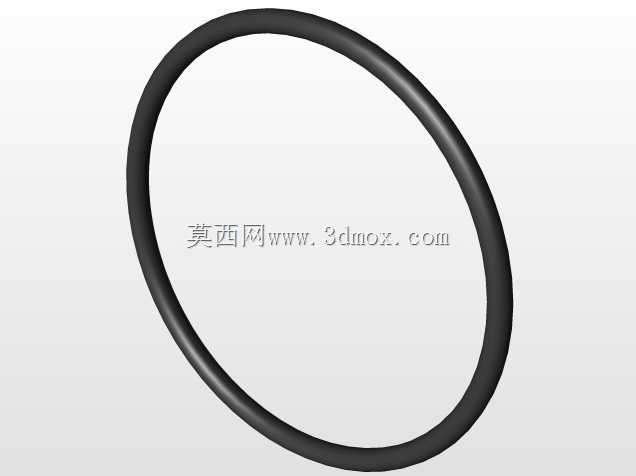

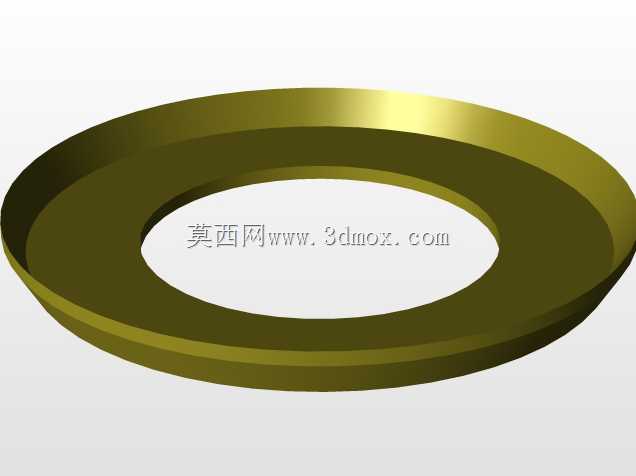

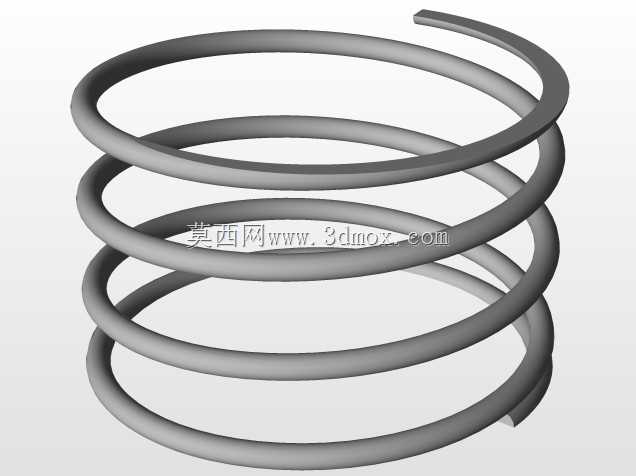

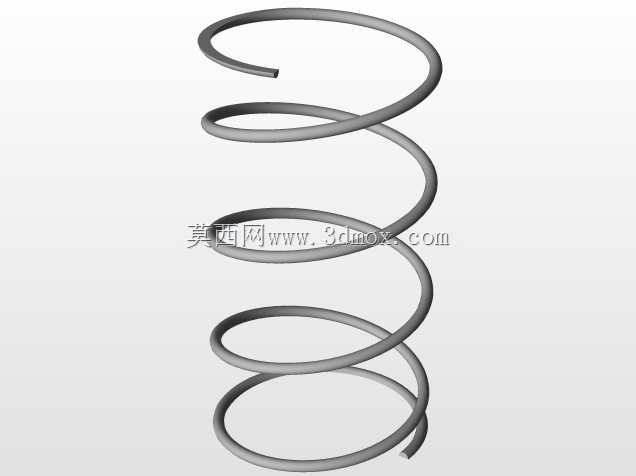

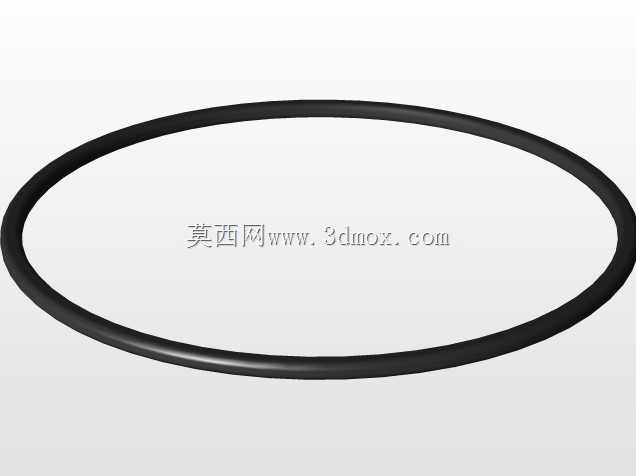

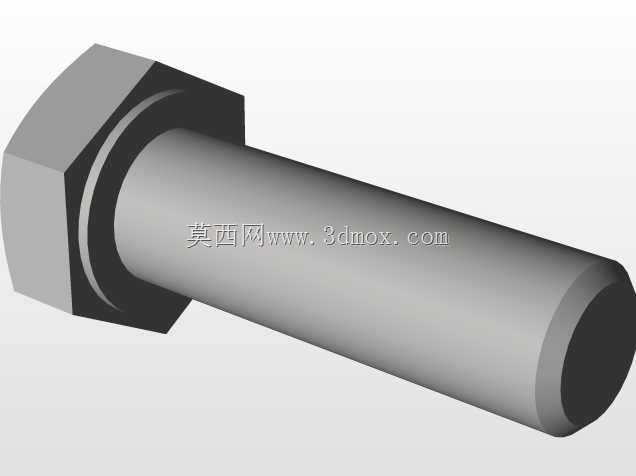

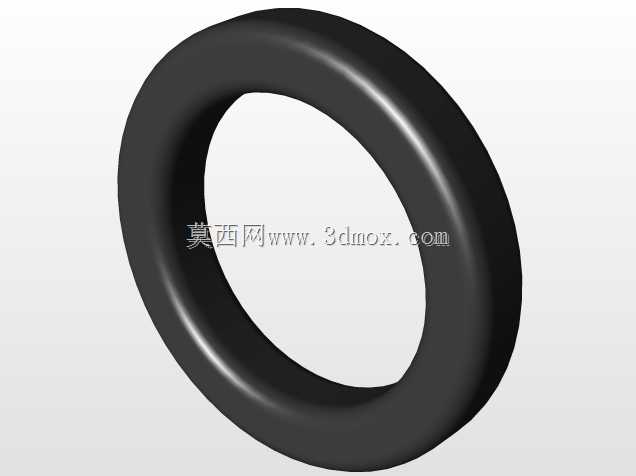

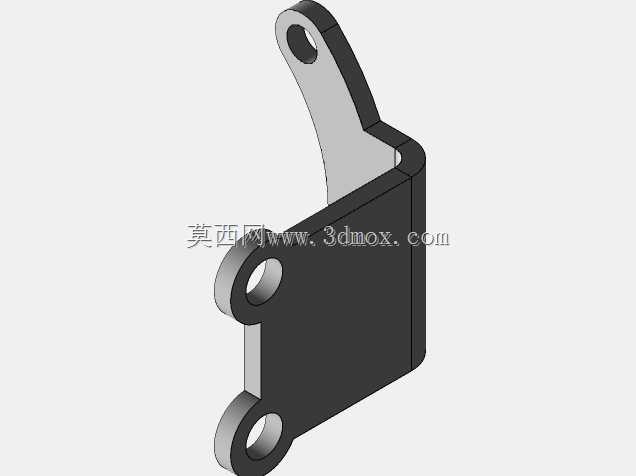

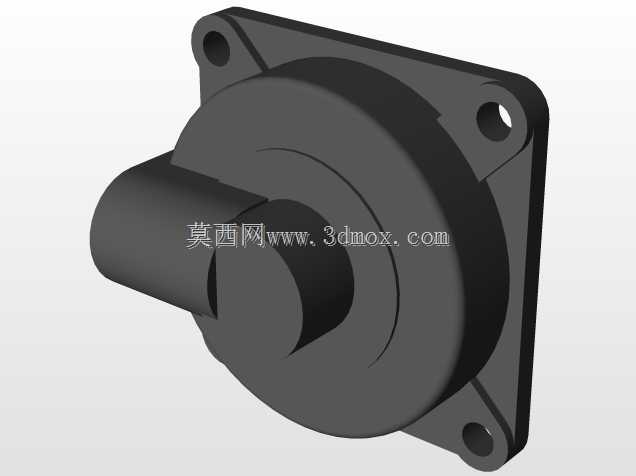

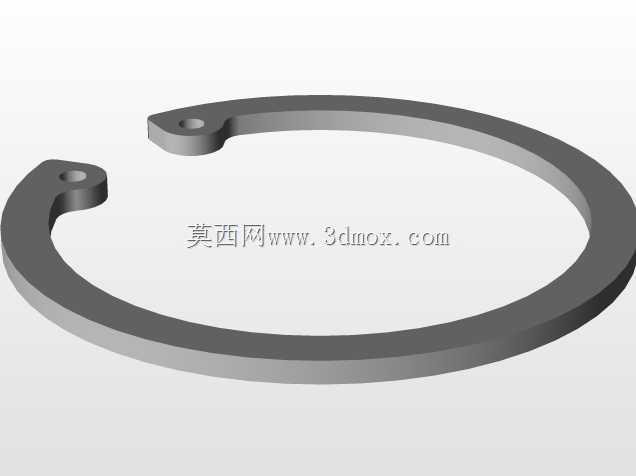

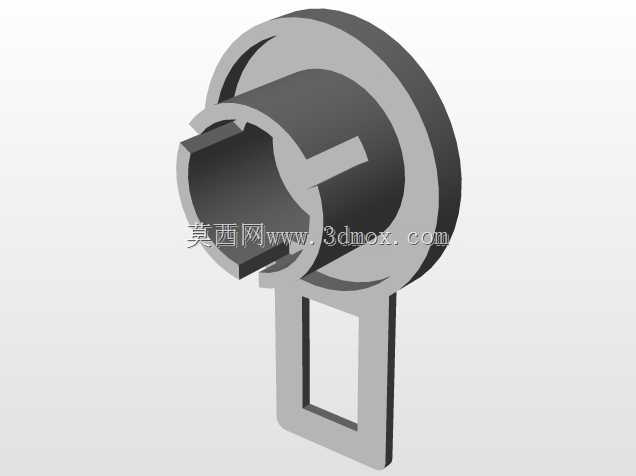

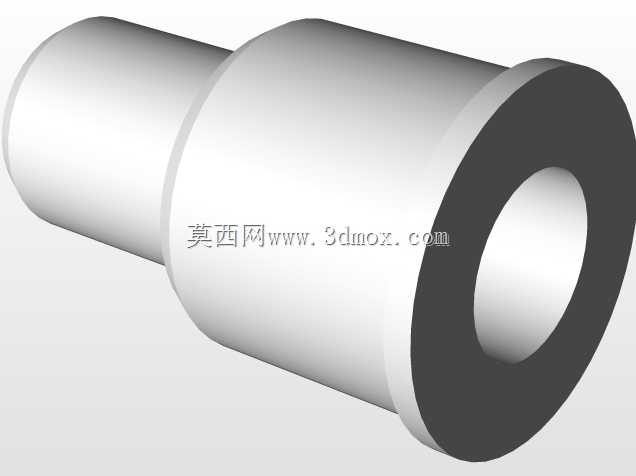

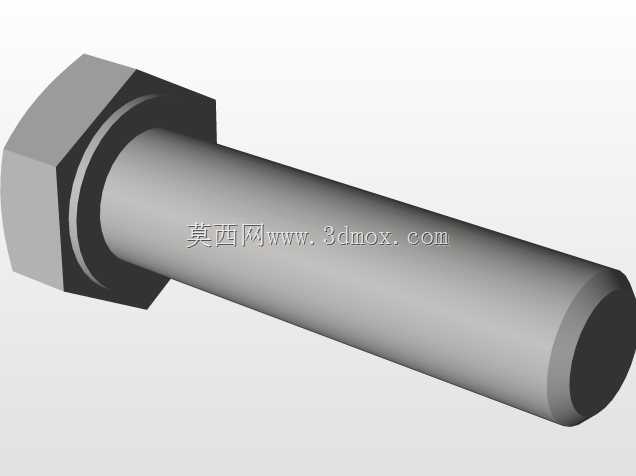

这款阀件主要适配EQ140系列商用车的气压制动回路，是整车气路系统里的核心控制元件，安装在车架纵梁外侧的预留安装位上，通过带安装孔的铸钢支架与车架紧固，安装面与车架贴合处预留了密封垫的压缩间隙，避免车辆行驶过程中振动导致的连接松动。从结构设计来看，阀体采用整体式铸造成型，主腔室负责制动气压的通断控制，侧部的三个接口分别对应进气、制动出气以及驻车回路连通，接口处的快装卡扣结构可以直接适配原车的标准气路胶管，装配时无需额外加工接头，减少现场装配的工序耗时。阀体上的圆形端盖采用卡箍加螺栓的紧固方式，内部的阀芯导向结构做了同轴度公差优化，避免长期往复动作出现卡滞，端盖与阀体的结合面设计了环形密封槽，配套的橡胶密封圈可以耐受-40℃到120℃的工作温度区间，适配不同地域的商用车运营环境。侧伸的安装支架做了折弯加强处理，两个安装孔的中心距严格匹配EQ140车架的原有孔位，替换旧件时可以直接对位安装，不需要重新在车架上钻孔，降低维修更换的工作量。在实际使用场景中，该阀件负责接收制动踏板的动作信号，调节输入到制动分泵的气压大小，实现制动强度的线性控制，阀体上的小型防尘盖结构可以阻挡路面的泥水、沙尘进入阀芯活动区域，延长元件的维护周期。设计过程中针对气路的流通截面做了优化，在保证阀体整体结构强度的前提下，扩大了主气路的通径，减少气压传输过程中的压力损失，让制动响应速度更迅捷。阀体外部的多个螺栓紧固点都做了沉台设计，既可以避免螺栓突出部位与周边管路发生干涉，也能在拆解维护时方便工具对位，不需要额外避让周边部件。整体结构的壁厚分布经过受力仿真验证，在承受1MPa额定工作气压的情况下，阀体各部位的形变都控制在安全阈值内，同时兼顾了轻量化需求，不会给整车增加过多的额外重量。
