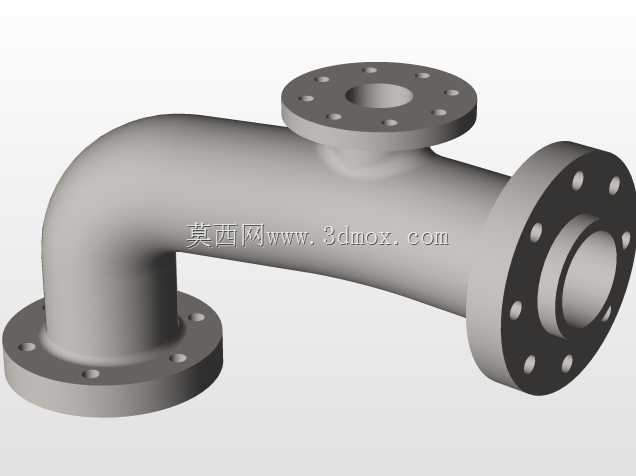

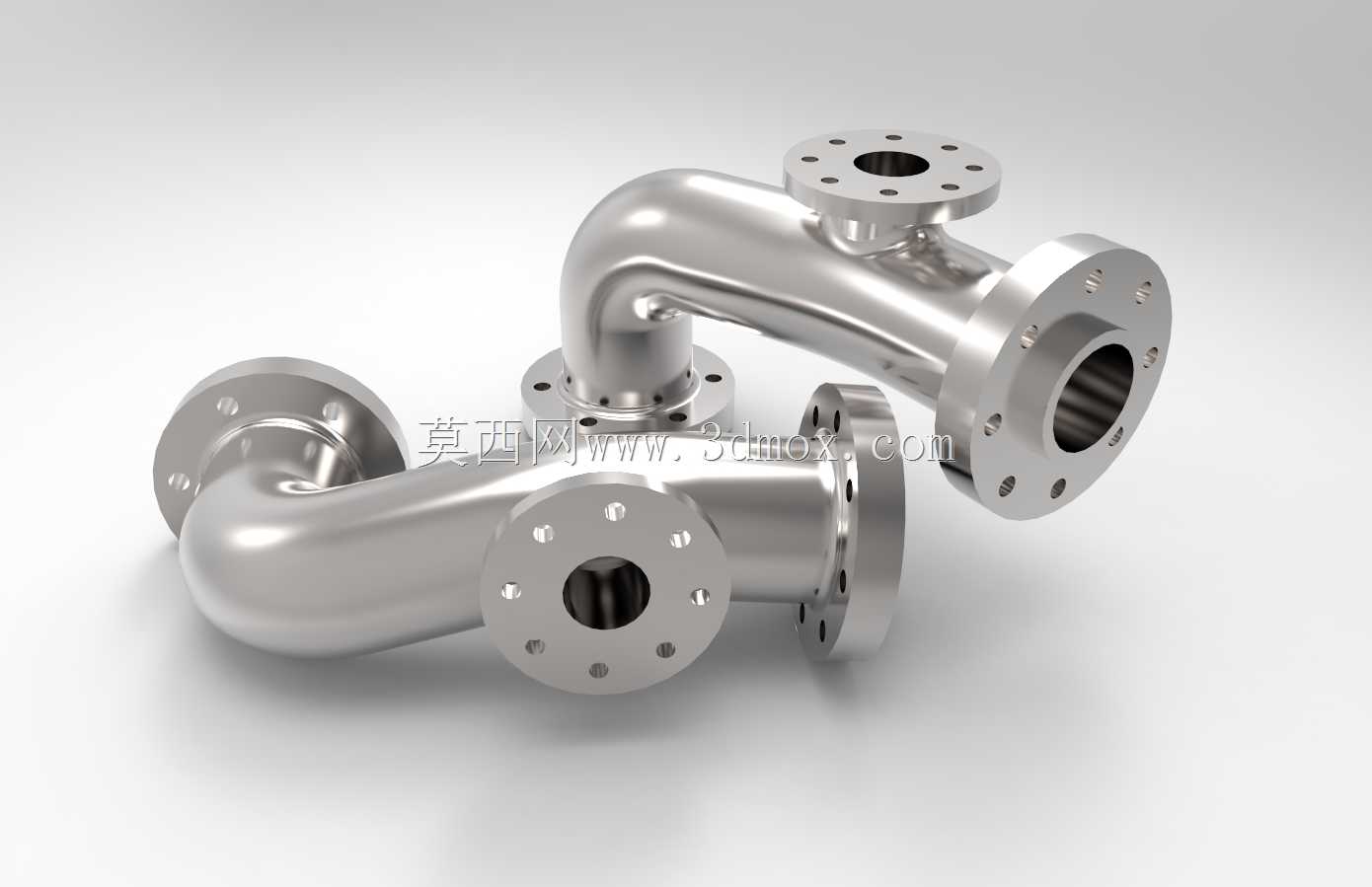

带法兰接口不锈钢三通弯管结构

这类带法兰连接端的异形弯通管件，多用于化工流体输送、市政给排水、暖通空调循环管路以及工业设备的液压、气动管线布设场景，在管路系统中承担介质分流、转向的核心作用，可在有限安装空间内完成多方向管路的对接，减少管路接驳点的密封风险。从结构设计来看，该管件采用一体化弯制加焊接法兰的成型思路，主体为等径三通结构搭配90度弯管段，三个连接端均采用标准凸面法兰设计，法兰盘上的螺栓孔沿圆周均布，可匹配同压力等级的标准法兰垫片完成密封连接，无需额外加工转接接头。设计阶段首先要考虑管路内部的介质流阻特性，弯管段的弯曲半径取值兼顾了空间占用与介质流动平顺性，避免过小弯曲半径造成的介质紊流、压损过大问题，同时也防止弯管处因介质长期冲刷出现局部壁厚减薄的失效风险。法兰端面的密封面平整度、螺栓孔的位置度公差都有严格控制，保证现场安装时可与对接法兰精准对位，避免出现螺栓强行装配造成的密封面错位、后期运行泄漏问题。安装边界方面，该管件的三个法兰端面分别朝向三个垂直方向，布设管线时需要预留法兰螺栓的操作空间，尤其是弯管内侧的法兰螺栓，要保证扳手有足够的转动余量，避免后期维护拆装困难。管件主体壁厚根据公称压力等级匹配，可满足常规低压流体输送的强度要求，不锈钢材质的选用也适配多数腐蚀性介质的输送场景，内外壁光滑过渡无明显凸起，减少介质残留与结垢风险。建模过程中需要重点还原法兰盘的螺栓孔分布、弯管段的曲率变化以及各段管路的同轴度，保证模型可直接用于管路装配干涉检查、预制加工下料参考，现场施工前可通过三维模型提前排布管路走向，核对安装空间是否满足要求，减少现场切割、改管的工作量。这类异形管件在管路改造、紧凑型设备内部管线布设场景中使用率较高，相比标准直三通加弯头的组合方案，一体化的结构减少了两个密封连接点，大幅降低了管路泄漏的概率，同时整体结构刚度更好，可承受一定的管路振动与外力载荷，适合在设备内部、管廊狭窄段等空间受限的位置使用。
