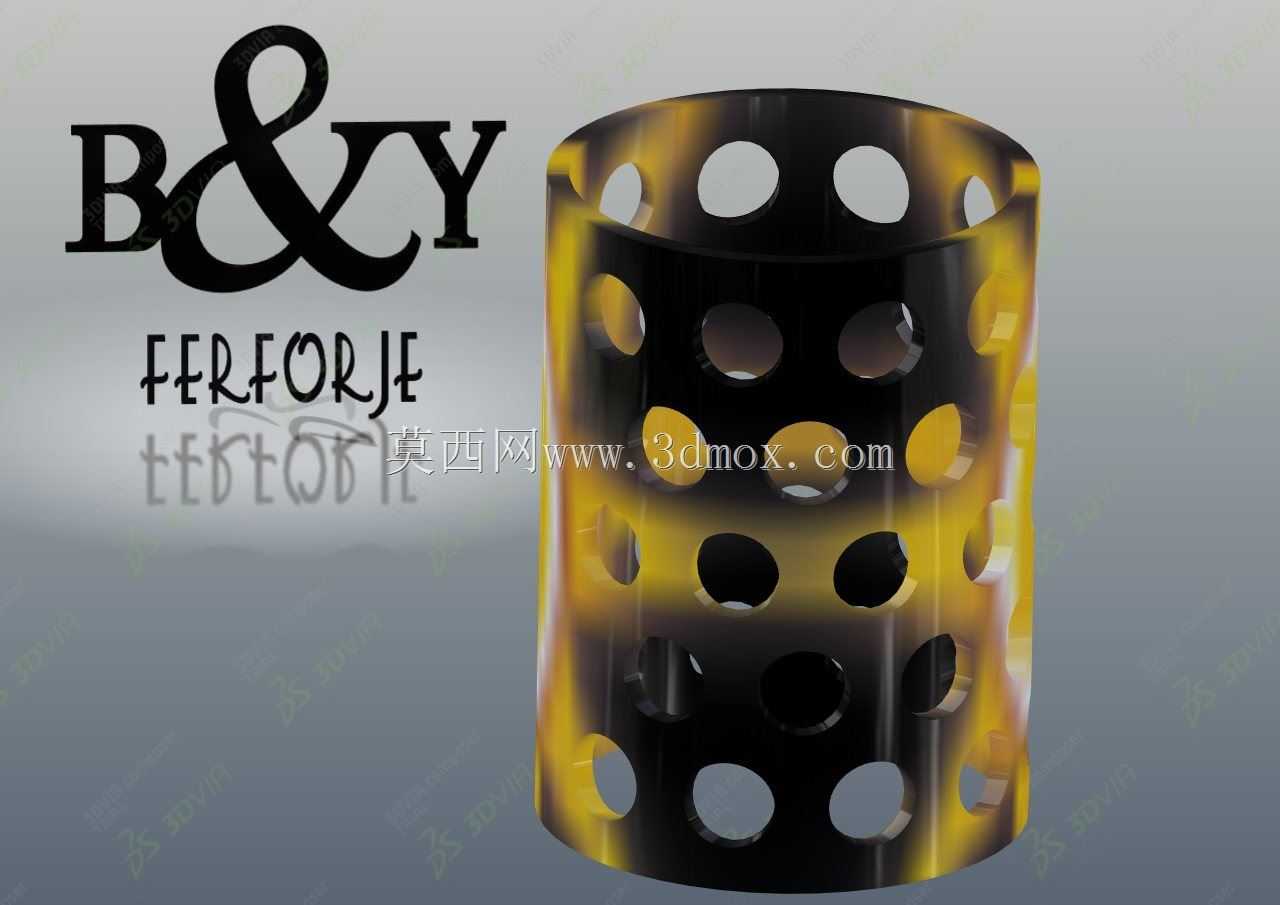

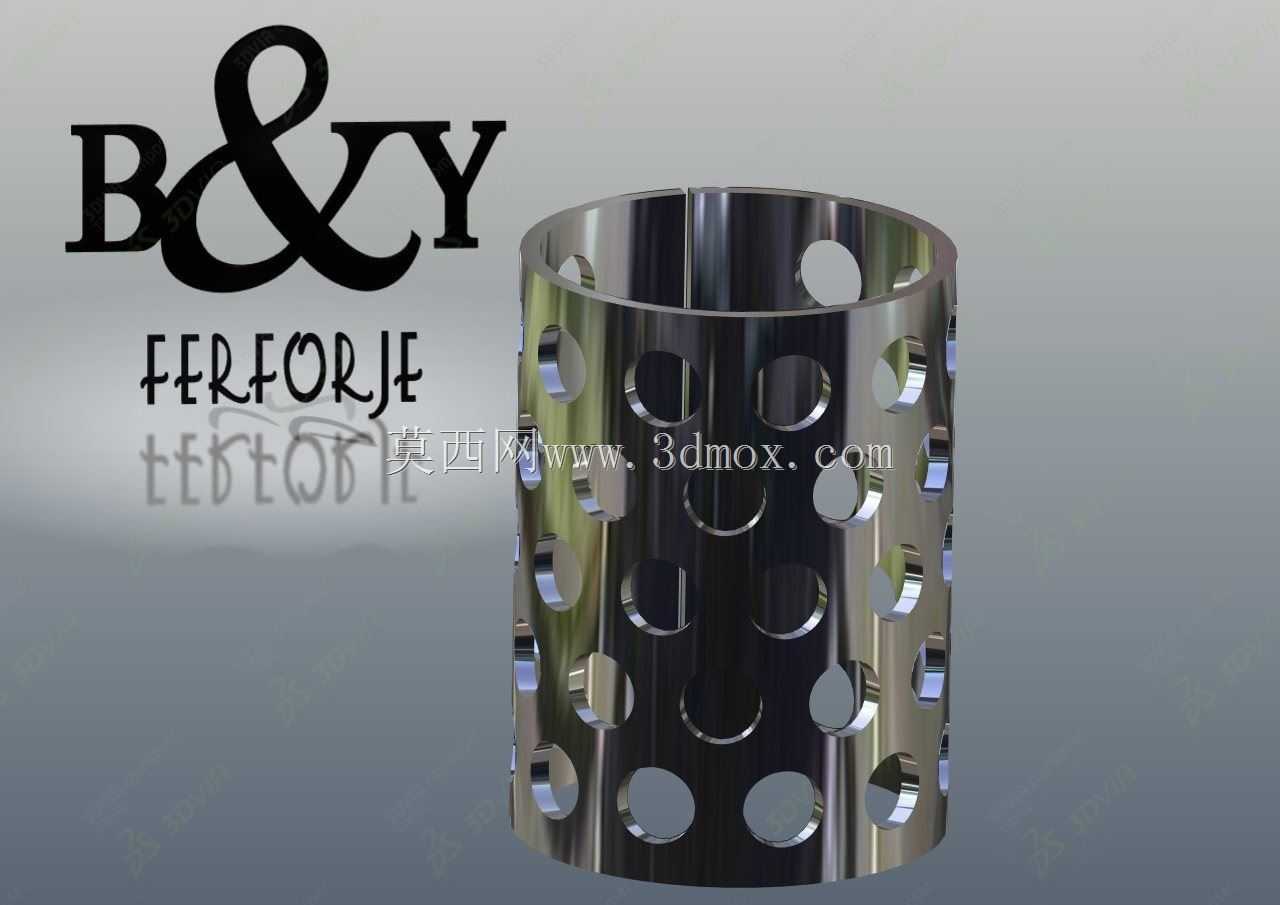

多孔镂空圆筒状穿孔金属套筒结构

这类带规则排布圆孔的薄壁圆筒金属件，在流体过滤、物料筛分、设备通风散热、轴类防护衬套场景中应用十分广泛，日常在化工流体管路、食品加工筛分设备、电机散热风道、液压系统回油端都能见到同结构构件的身影。从结构设计逻辑来看，筒身采用等径薄壁圆筒作为基体，所有穿孔均沿筒壁圆周方向、轴向按固定间距阵列排布，孔位采用正圆形通孔设计，相邻孔位之间保留均匀的连接筋带，既保证了筒壁整体的通透率，又能通过筋带的连续分布维持筒体的径向抗挤压强度与轴向抗形变能力，避免在流体冲击、物料挤压工况下出现筒壁凹陷变形的问题。设计这类构件时，首先要匹配安装场景的边界尺寸：筒体的外径需要适配安装位的内嵌腔体直径，保证装配后无径向窜动，筒体长度要对应安装段的轴向距离，两端预留的定位边宽度要根据固定方式调整，如果是卡箍固定就预留1-2倍壁厚的平整边，如果是焊接固定则要在端部做坡口处理减少焊接应力。孔位的排布需要结合实际工况调整参数：如果用于流体过滤场景，孔径要小于需拦截的杂质颗粒直径，孔间距要根据通流流量要求计算，保证单位面积的通流面积满足系统流量需求，同时避免孔距过小导致筋带强度不足，在流体长期冲刷下出现断裂；如果用于通风散热场景，孔径可适当放大，孔位可采用错排方式提升通风效率，同时减少风阻产生的噪音；如果作为物料筛分的滚筒构件，孔位公差需要控制在合理范围，避免尺寸超差导致筛分粒度不符合要求，筒壁两端需要设计连接法兰结构，方便与驱动转轴、端盖部件装配。从加工实现角度，这类薄壁穿孔筒如果采用金属板材加工，可先在平板上完成冲孔工序，再通过卷圆工艺成型为圆筒，最后对焊接接缝做打磨抛光处理，保证筒壁内外表面光滑无毛刺，避免在输送物料时出现卡滞、刮伤物料的问题；如果采用无缝管材加工，则可通过激光切割、数控冲孔的方式直接在管壁加工孔位，加工时需要做好管材的径向支撑，避免冲孔时管材受力变形。实际选型应用时，还要根据接触介质的特性选择对应的筒体材质，接触腐蚀性流体时选用耐蚀合金材质，接触食品物料时选用符合卫生要求的食品级不锈钢，普通通风防护场景可选用普通碳钢做表面喷塑处理，兼顾成本与使用寿命。筒壁的厚度选择也要平衡强度与重量需求，壁厚过薄会导致整体刚性不足，装配和使用中容易变形，壁厚过厚则会增加不必要的材料成本，同时增大孔位加工的难度，还会占用过多安装空间。
