康奈尔大学课程设计竞赛轮式拉力小车

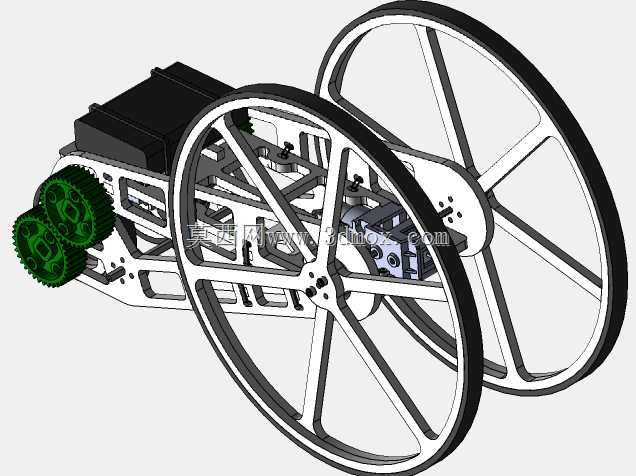

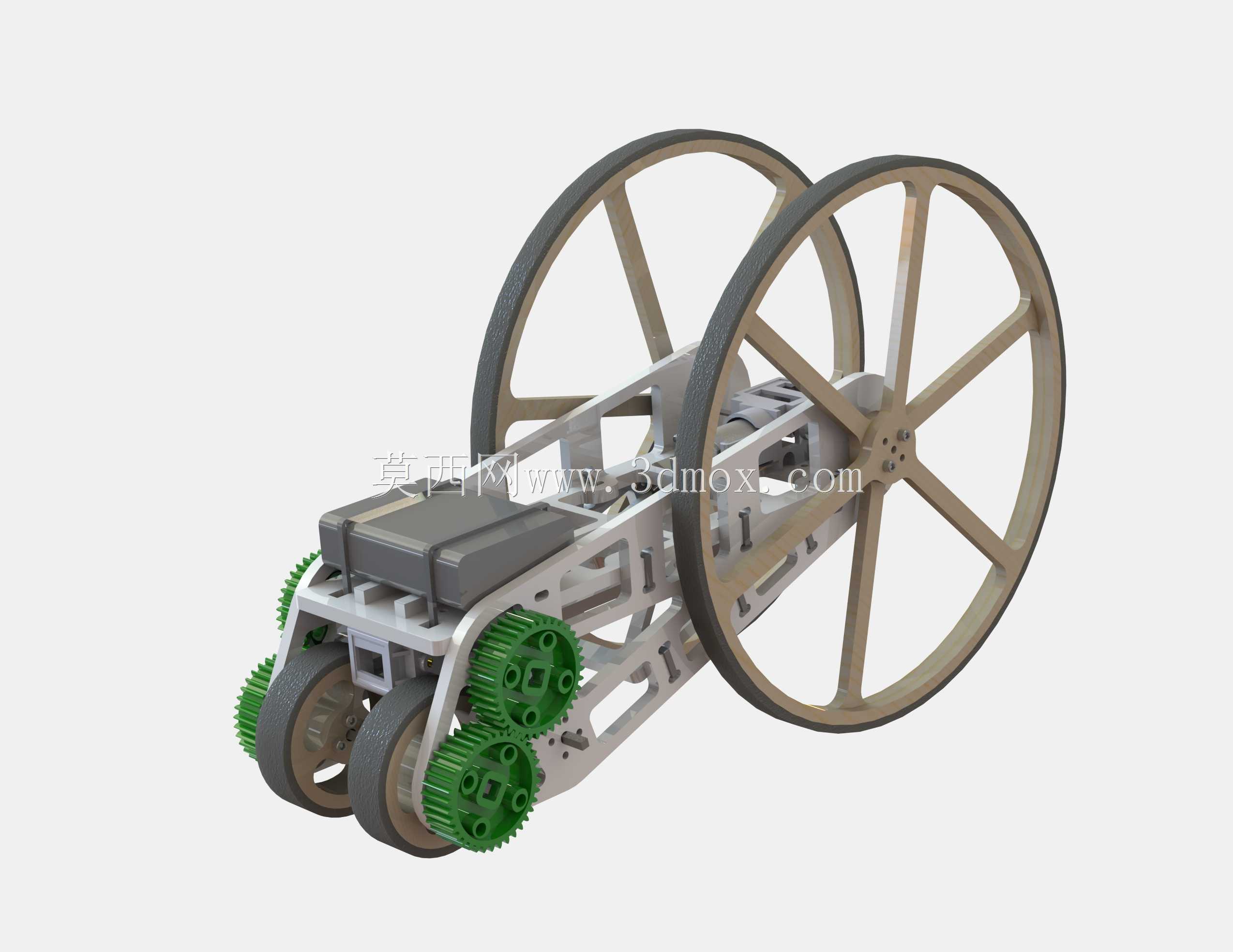

这款轮式拉力装置的核心应用场景覆盖高校机械类课程实践考核、小型工程拉力测试实训、机械创新竞赛竞技三类场景，可同时完成短距离竞速、定载荷拉力牵引、同规格装置拔河对抗三类核心任务，区别于常规竞速类小车的设计逻辑，其结构设计优先级完全向牵引载荷输出倾斜，仅保留基础竞速所需的传动效率冗余。从功能特性来看，装置采用双大直径主轮搭配前置多组小直径从动轮的布局，主轮采用辐条式结构降低整体转动惯量，轮缘包覆高摩擦系数材质，最大化接触地面时的静摩擦力阈值，避免牵引大载荷时出现轮面打滑损耗动力；前置从动轮组集成多组36齿VexPro齿轮构成的减速传动链，通过多级齿轮啮合放大输出扭矩，可在不额外增加动力源功率的前提下，将牵引拉力提升至同规格常规竞速小车的数倍，足以拉动远超自身重量的负载。设计思路上，框架主体采用激光切割亚克力板材加工，板材之间通过结构拉链实现快速拼接固定，无需复杂的粘接或紧固件连接，既降低了加工装配的难度，也方便竞赛现场快速调整结构参数；框架上预留的定位切口可通过螺栓快速锁定轮轴位置，调整轮系的啮合间隙与轴距，适配不同测试场地的地面条件；车轮部分采用激光切割胶合板作为轮辐基材，轮面内衬索博坦材质，利用该材质的高摩擦特性进一步强化牵引时的抓地表现，外部配套的齿轮组支持快速切换驱动轴与绞车的动力输出路径，在竞速测试时切换为直连主轮的高速传动模式，在拉力测试与拔河对抗时切换为绞车牵引的大扭矩输出模式，无需拆解主体结构即可完成工况切换。从安装边界与尺寸适配来看，装置整体宽度控制在常规竞赛赛道的允许范围内，主轮直径经过优化，既保证越障能力与抓地接触面积，也不会因为轮径过大导致重心过高出现侧翻，前置从动轮组的突出距离经过测算，不会在爬坡或者牵引时与地面凸起发生磕碰，所有传动齿轮的安装位置都预留了足够的安全间隙，不会在运转时与框架结构发生运动干涉，电池模块采用嵌入式安装在框架中部的配重位置，既平衡了前后轮的轴荷分布，也降低了整体重心高度，提升高速行驶与大载荷牵引时的运行稳定性。
