皮带叉凸台机械构件三维结构设计

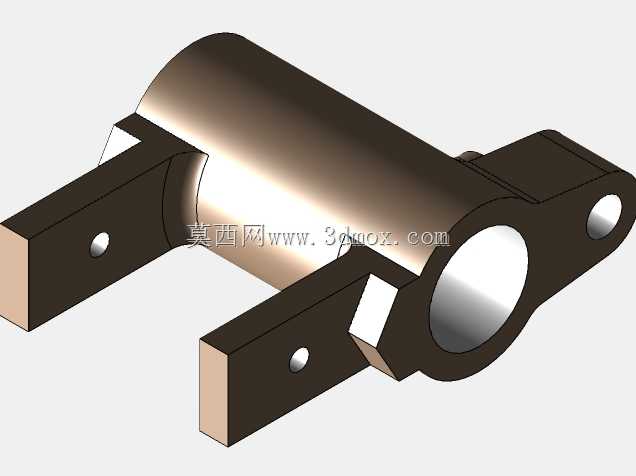

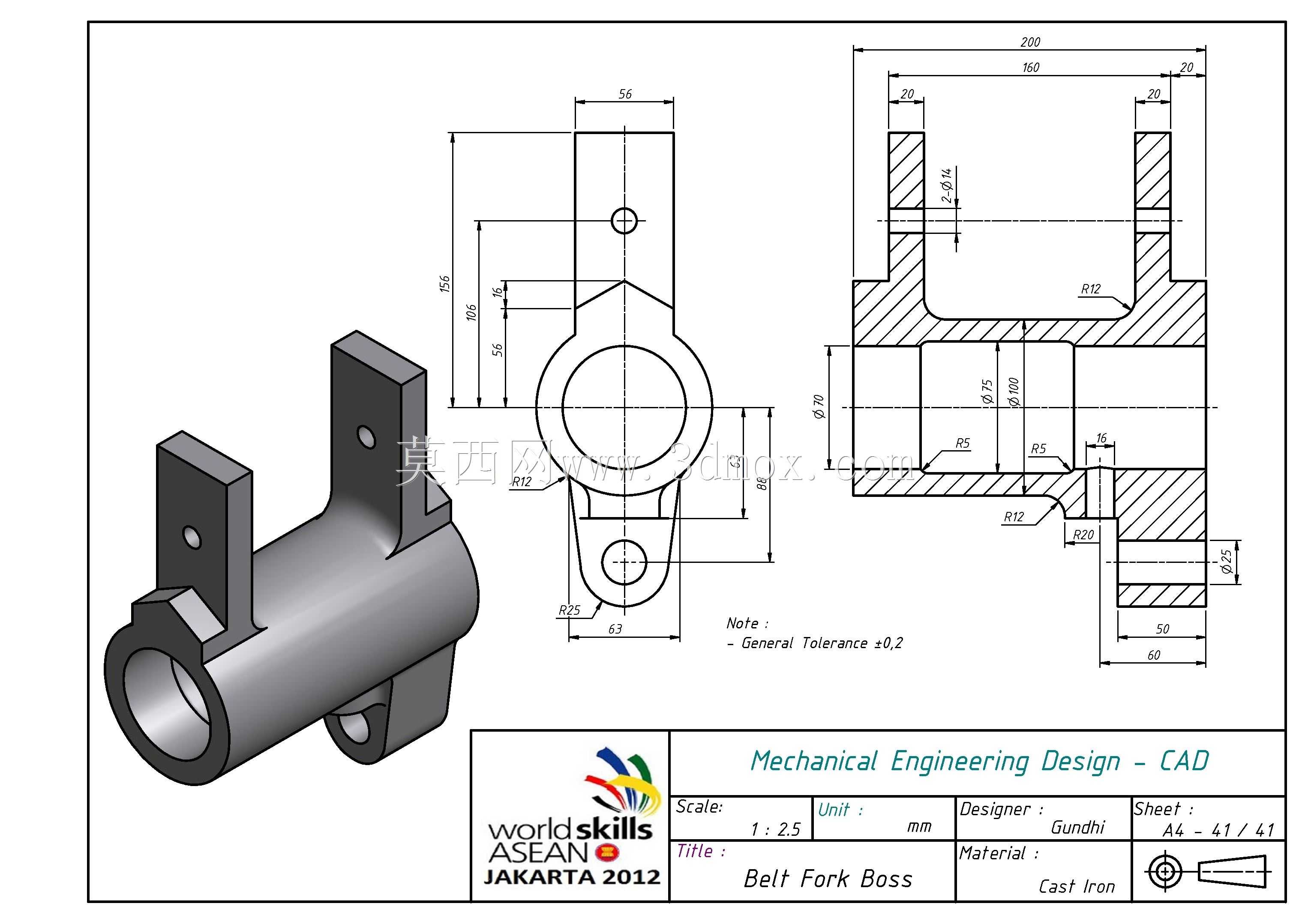

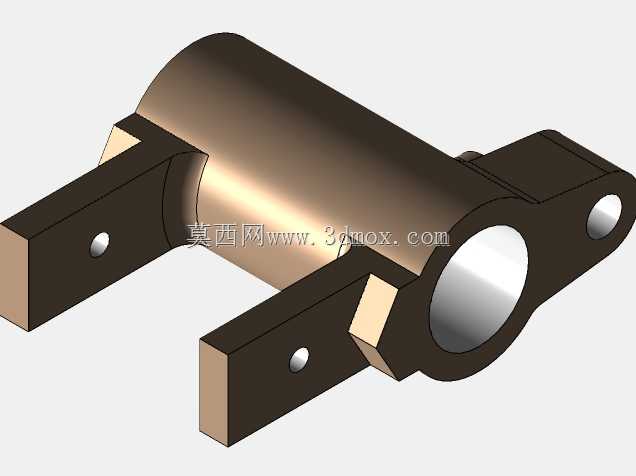

该构件作为皮带传动系统的配套定位与支撑部件，主要应用在需要对皮带运行轨迹进行限位、张紧导向的传动工位中，常见于轻工输送设备、小型动力传输机组的皮带传动段，承担皮带叉的安装承载、传动副的位置约束功能，避免皮带运行过程中出现跑偏、跳带的问题，保障传动链路的运行稳定性。从结构设计逻辑来看，主体采用中空筒状的基座结构，内部通孔用于穿装支撑轴或定位销轴，作为整个构件的安装基准，筒身的内径与配合轴径采用基孔制间隙配合设计，既保证构件可绕轴做小范围角度调整，也能控制径向窜动间隙在合理范围内，避免运行过程中出现异常晃动。筒身向上延伸出两个平行的立式支耳，支耳上预留的光孔用于安装皮带叉的销轴或紧固件，两个支耳的间距与皮带叉的安装宽度匹配，保证皮带叉安装后无侧向卡滞，支耳与筒身的衔接位置做了加厚过渡处理，避免长期受侧向力出现应力断裂的问题。筒身下方设置的小型凸台结构，用于安装锁紧件或定位顶丝，当构件调整到合适工作角度后，可通过该位置的紧固件将整个构件锁死在支撑轴上，防止运行过程中出现角度偏移。从安装边界来看，主体筒身的轴向长度需要匹配安装位的轴段长度，两侧不能超出相邻传动部件的运动边界，两个立式支耳的高度需要满足皮带叉的摆动行程需求，保证皮带叉在工作摆角范围内不会与周边构件发生运动干涉，下方凸台的突出高度需要预留出锁紧件的操作空间，方便后期维护时进行松紧调整。整个构件的壁厚设计兼顾了结构强度与轻量化需求，筒身主体壁厚满足传动载荷下的刚度要求，支耳部位因为要承受皮带跑偏带来的侧向冲击力，局部做了加厚处理，所有棱角位置都做了工艺倒角，既避免加工过程中出现应力集中，也能去除锐边防止装配时划伤操作人员。在实际装配场景中，该构件不需要额外做复杂的定位工装，只需要将基座穿装到预设的支撑轴上，调整好支耳的朝向角度，保证安装后的皮带叉可以贴合皮带侧面起到导向限位作用，再通过下方凸台位置的锁紧件固定即可完成装配，后期维护时只需要定期检查锁紧件的松紧度、支耳连接孔的磨损情况，就可以保障部件长期稳定运行。
