洗发水瓶吹塑成型简易模具结构设计

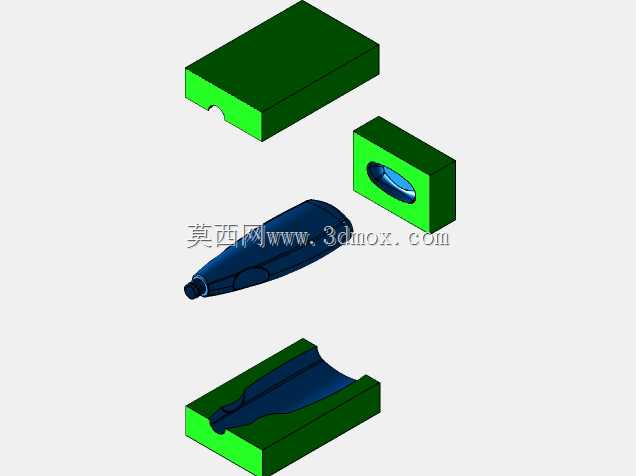

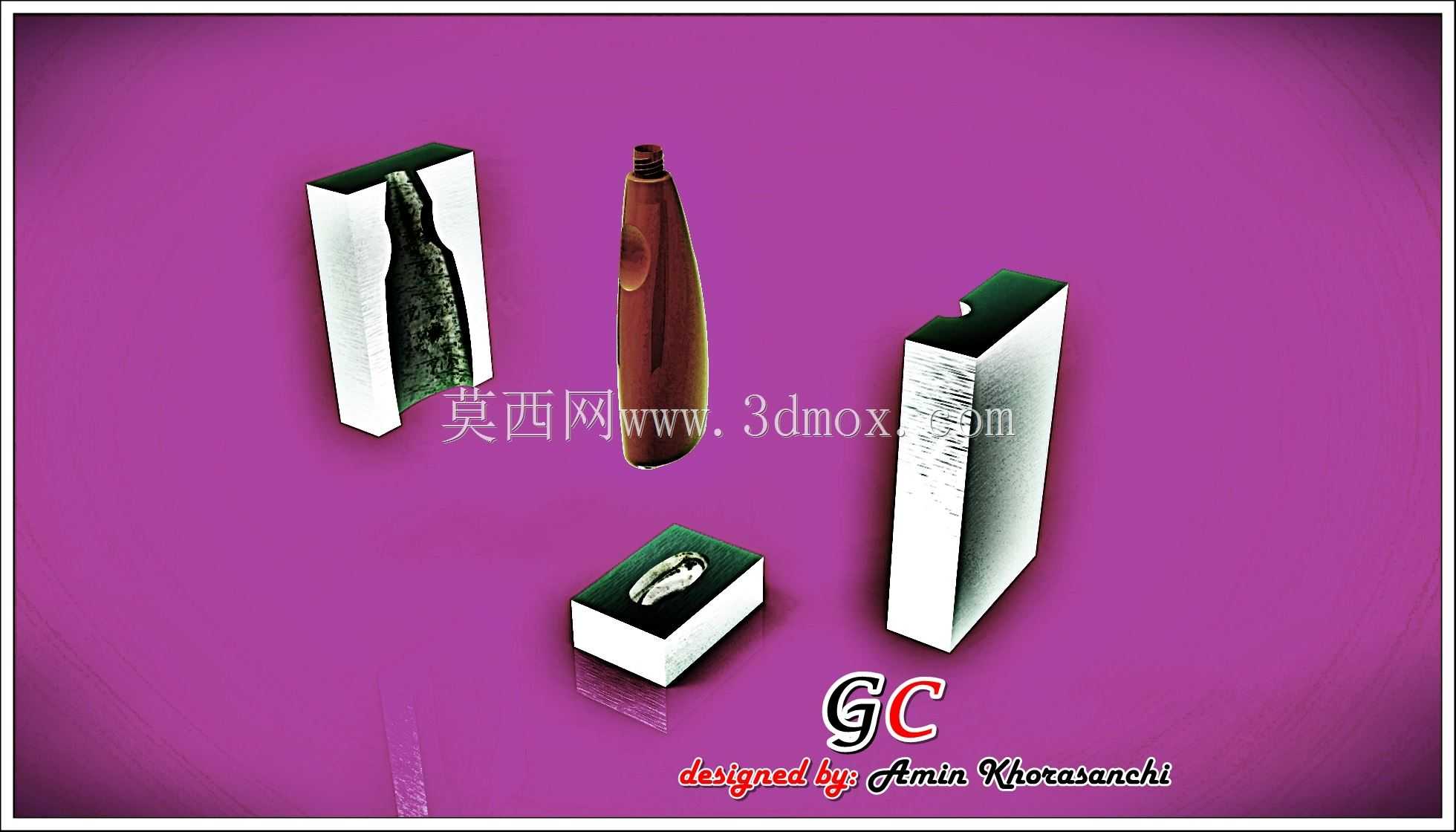

这套模具主要面向日化包装领域的小批量洗发水瓶生产场景，适配立式吹塑成型设备的安装接口，可直接完成细长型带螺纹瓶口洗发水瓶的坯料成型工序。模具采用哈夫式分体结构设计，左右半模对合后形成完整的瓶身型腔，配套独立的底部镶块与瓶口成型镶件，拆分逻辑充分考虑了吹塑完成后制品的脱模需求，避免瓶身曲面区域出现脱模拉伤的问题。从结构细节来看，左右半模的型腔曲面完全贴合洗发水瓶的外轮廓造型，针对瓶身的渐变弧面做了均匀的壁厚预留设计，吹塑过程中型腔各位置的气压受力分布经过校核，不会出现局部壁厚过薄导致的瓶身强度不足问题。瓶口位置的螺纹成型区域做了单独的镶件拆分，日常生产中如果出现螺纹磨损，不需要更换整套模体，仅需更换对应镶件即可快速恢复生产，大幅降低小批量生产场景下的工装维护成本。底部镶块对应瓶底的内凹定位结构，合模时与左右半模的定位止口精准配合，合模间隙控制在吹塑工艺要求的溢料阈值范围内，减少成型后飞边的打磨工作量。安装边界上，模具的上下安装平面做了标准的装夹槽设计，可适配常规吹塑设备的模架固定位，不需要额外做定制化的装夹改造，上下模的合模导向采用边角位置的直身定位结构，合模过程中不会出现型腔错位的问题，保证瓶身合模线的位置均匀一致，减少后续外观处理的工序。这套简易模具没有设计复杂的冷却回路，更适合小批量试制、打样生产场景，整体结构拆装便捷，操作人员不需要复杂的培训即可完成模具的上机装夹与拆卸清理，针对日化包装行业新品打样、小批量定制订单的生产需求，能够在保证成型精度的前提下，大幅缩短模具的生产制作周期，降低打样阶段的工装投入成本。模具的分型面选择沿着瓶身的最大轮廓线布置，开模过程中制品不会粘附在任意一侧半模上，配合瓶口位置的吹气顶出结构，可实现顺畅的自动脱模，适配半自动化的吹塑生产节拍。
