真空吸尘器注塑模具全套结构设计

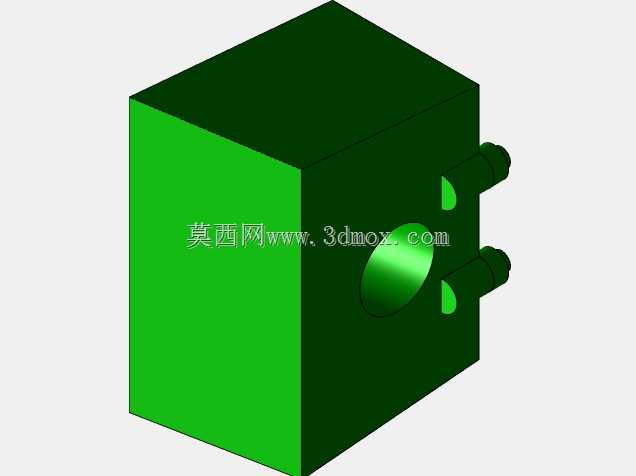

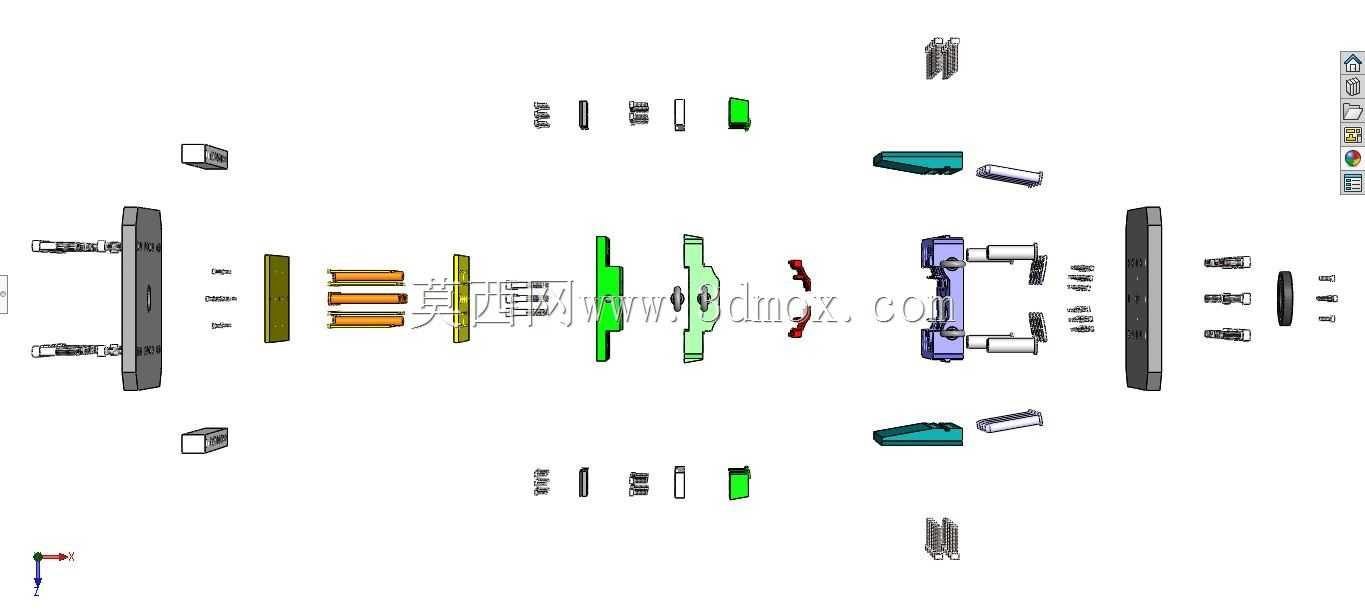

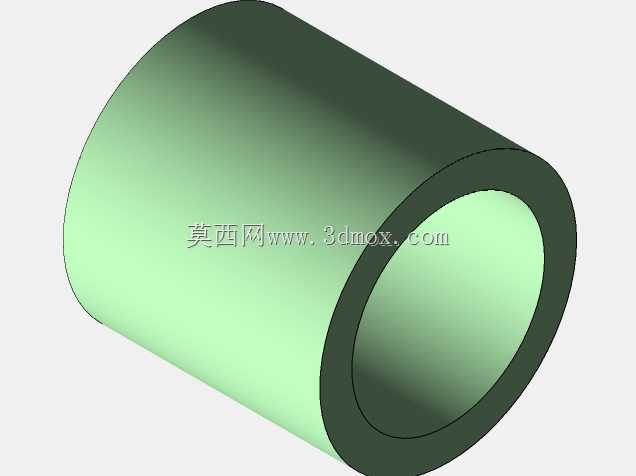

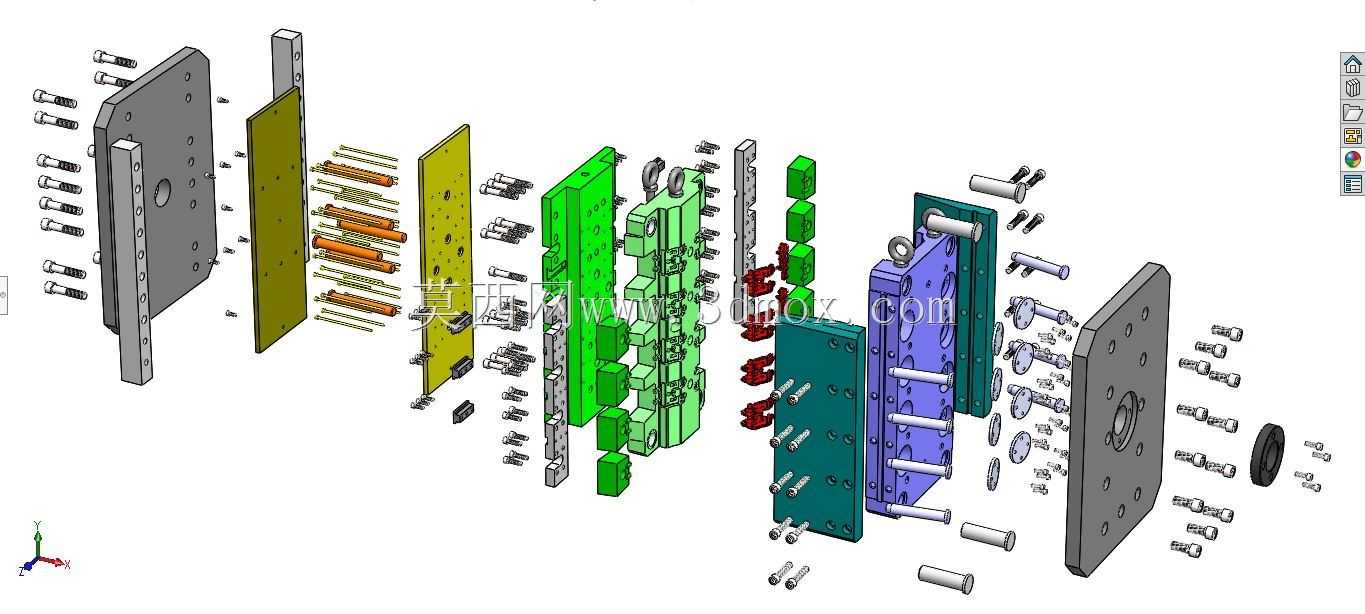

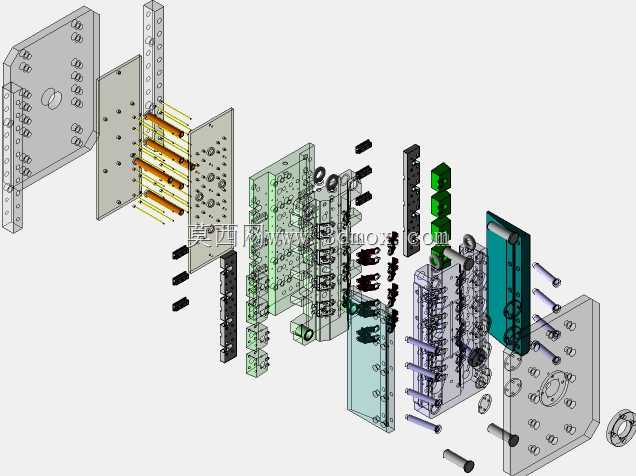

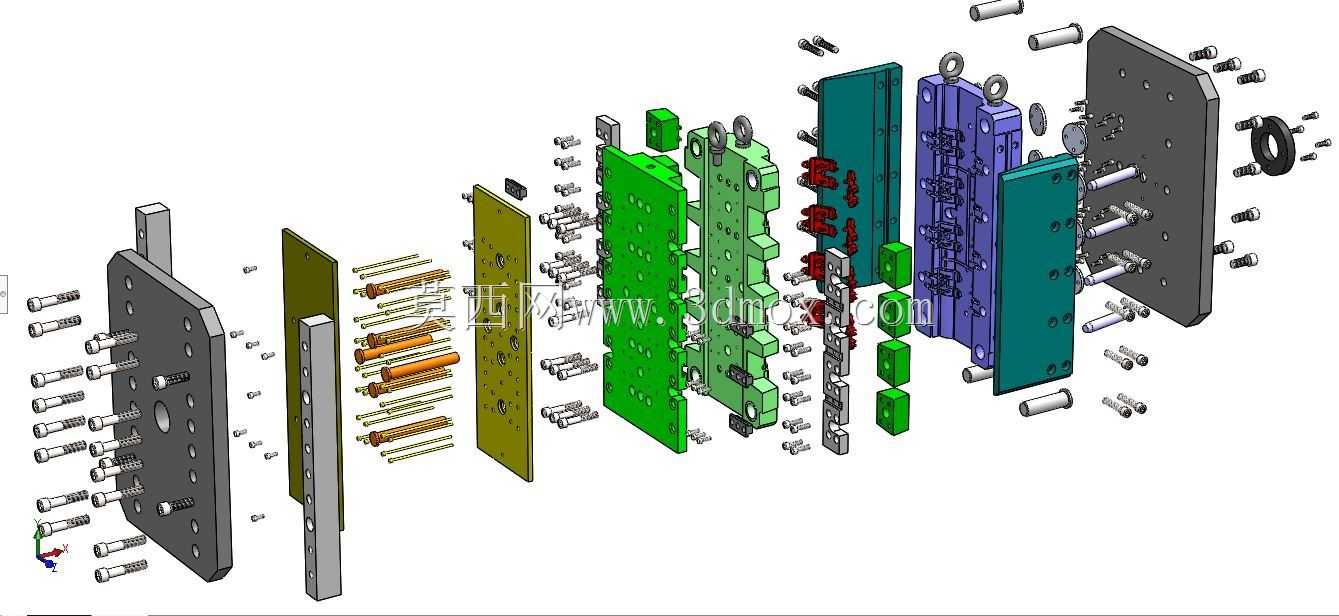

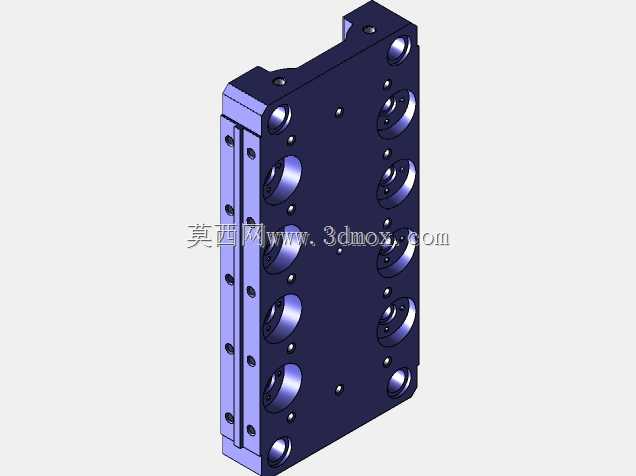

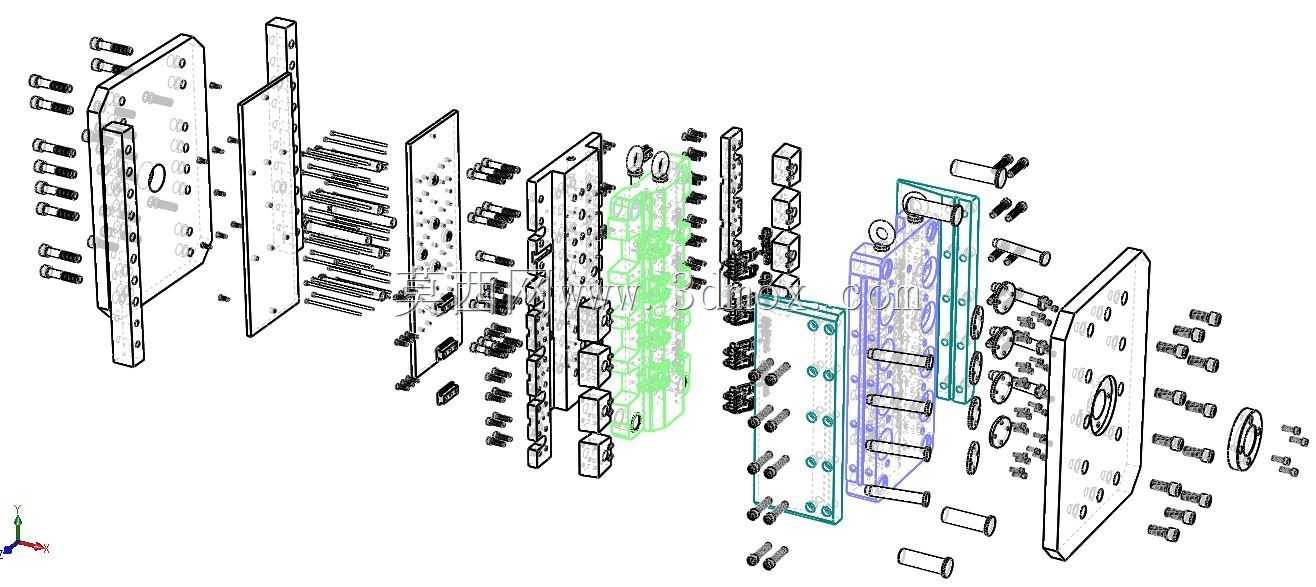

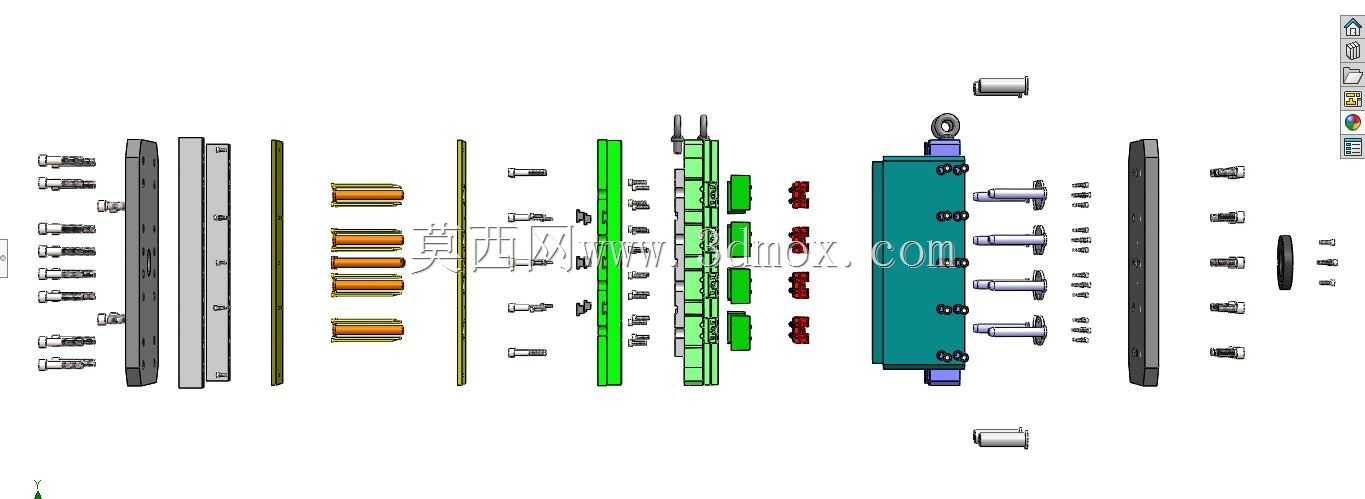

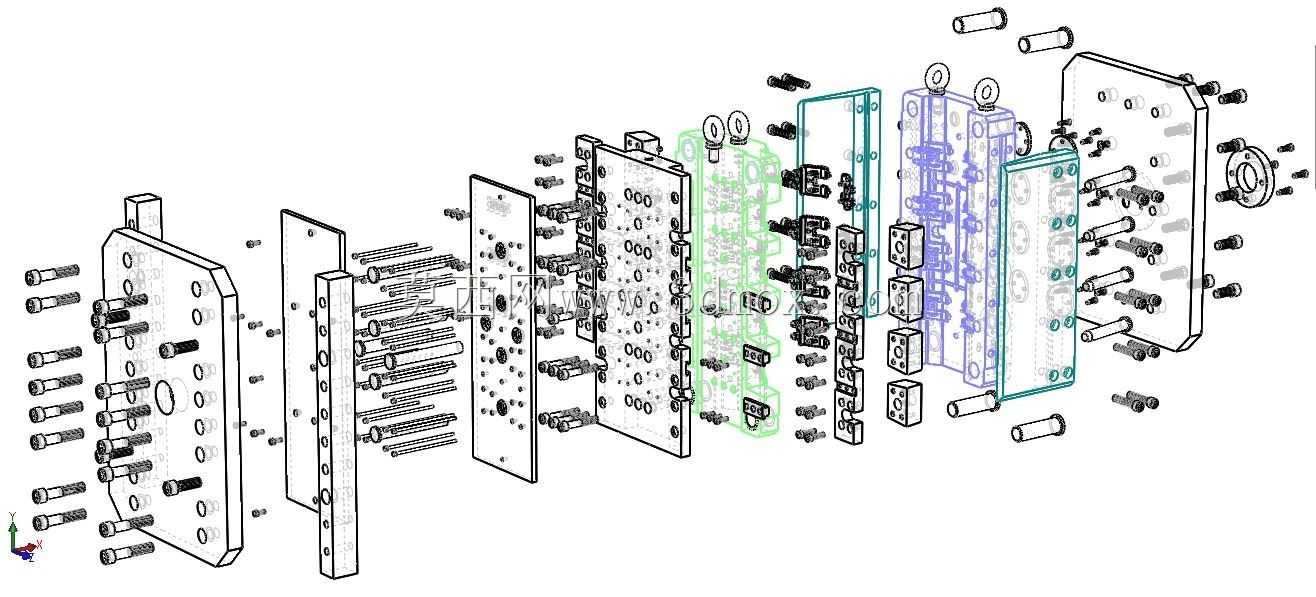

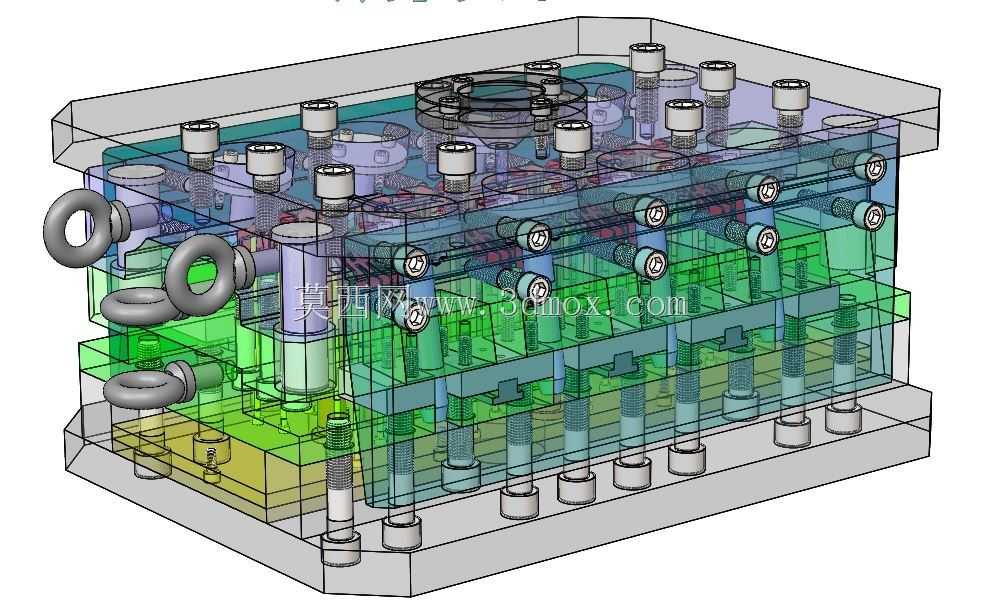

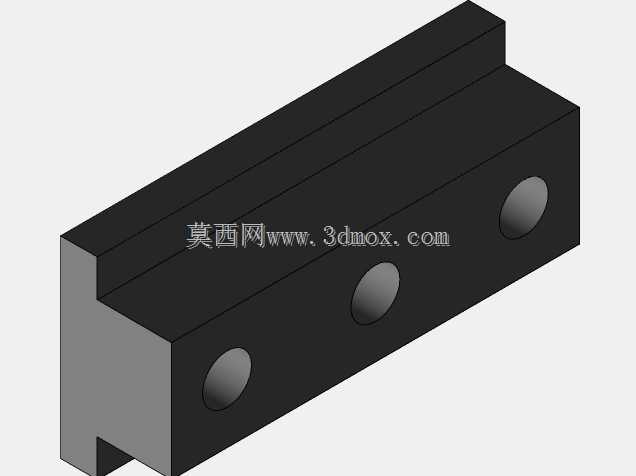

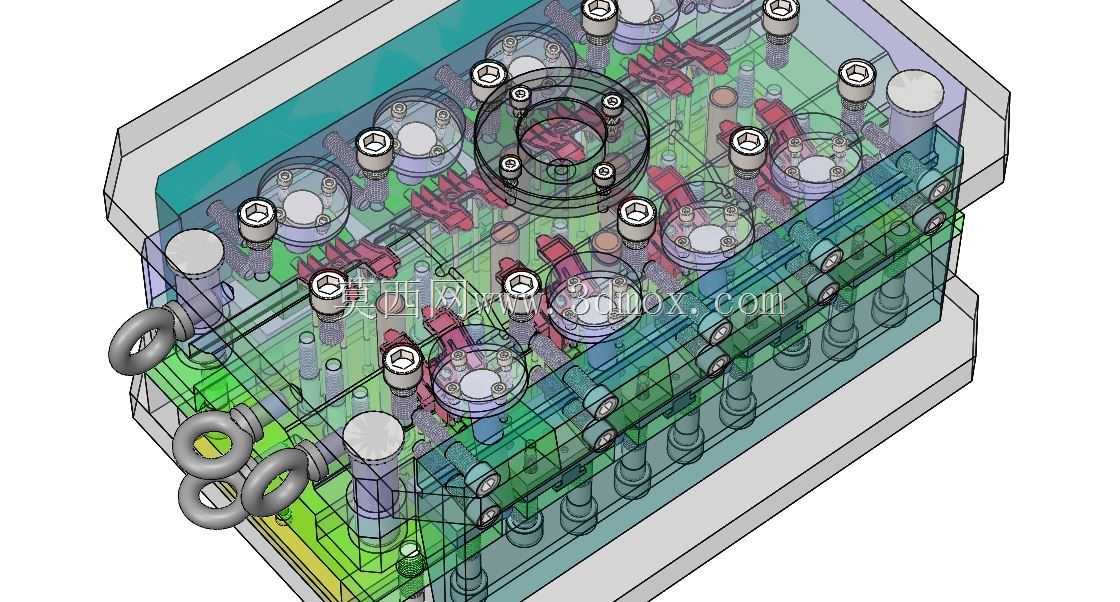

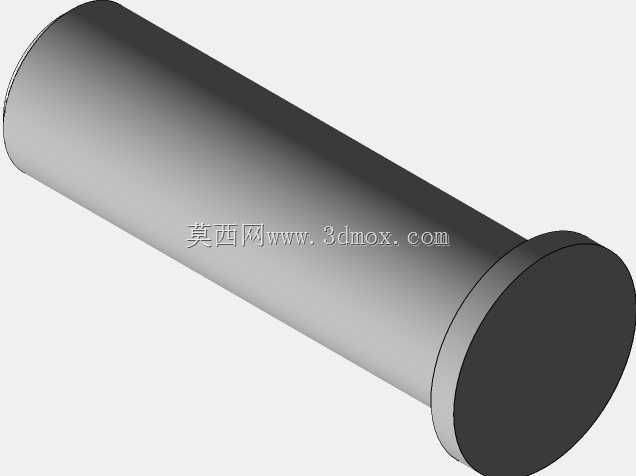

这套模具对应家用真空吸尘器的核心壳体类零部件注塑成型工序，在小家电制造场景中，吸尘器外壳及内部支撑件多采用ABS或改性PP材质注塑加工，模具的成型精度直接决定后续整机的装配契合度与外观质感。从爆炸视图可清晰看到整套模具采用标准细水口模架结构，依次排布的面板、水口板、A板、B板、方铁、底板等模架组件，配合多组导柱导套实现开模合模过程的精准导向，避免合模错位导致的成型件飞边、壁厚不均问题。

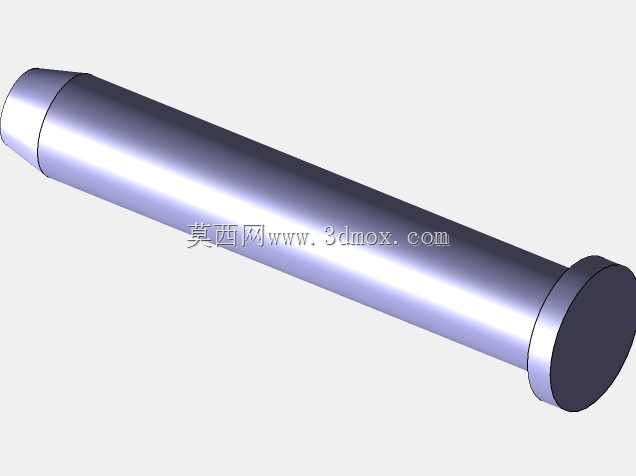

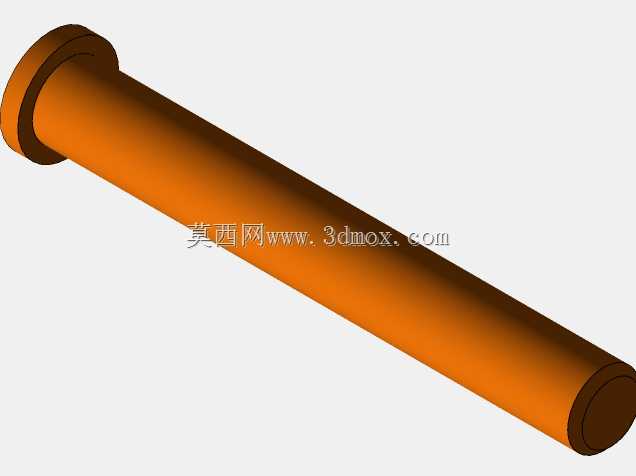

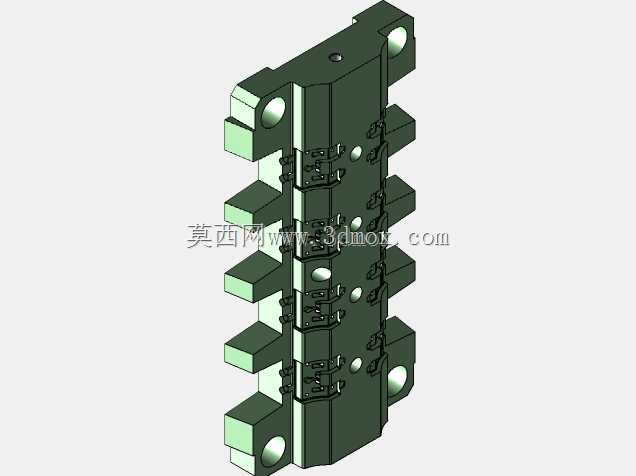

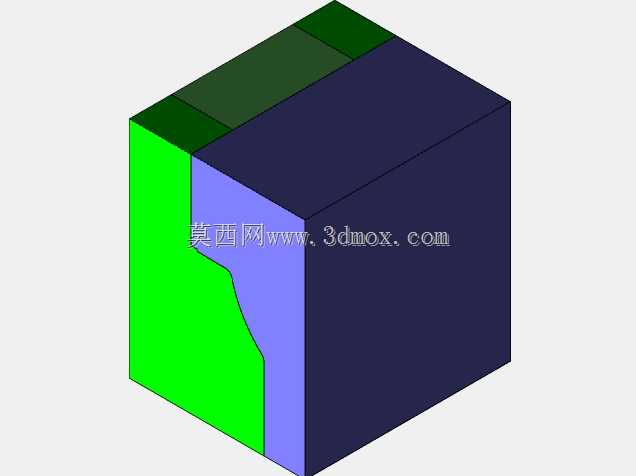

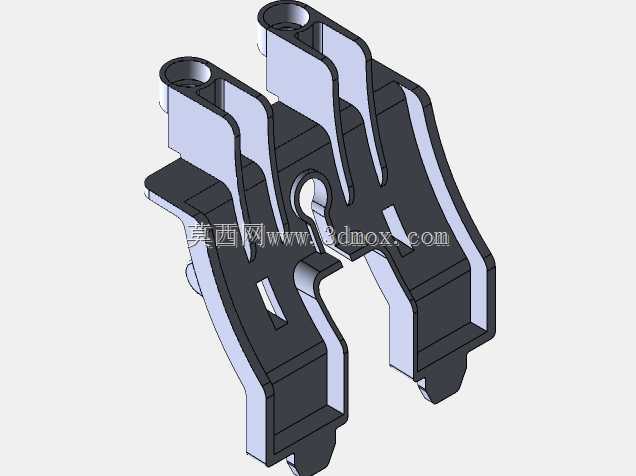

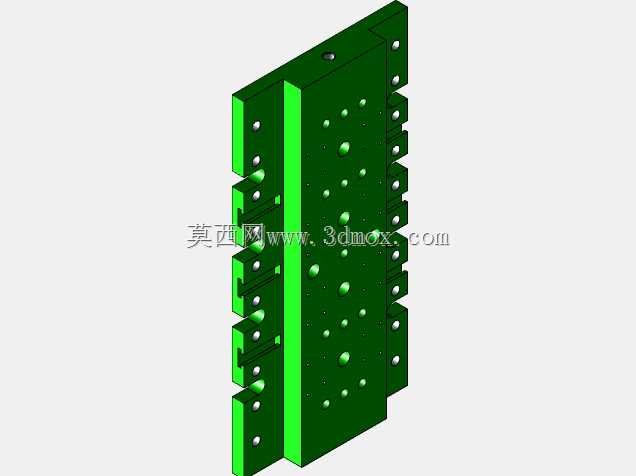

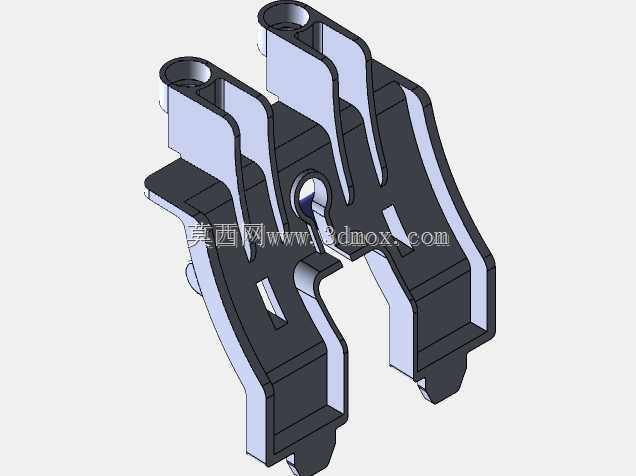

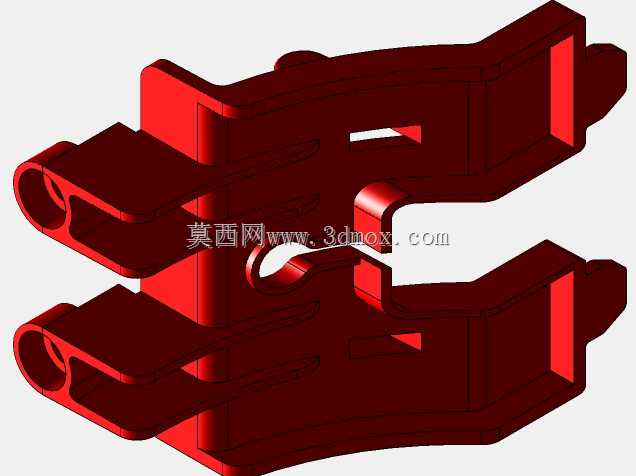

成型区域的型芯、型腔采用分块镶拼结构设计，针对吸尘器壳体上的卡扣位、螺丝柱、加强筋等细微结构，单独拆分镶件加工，既降低了整体型腔的加工难度，也方便后续量产过程中易损部位的快速更换，减少停机维护时长。顶出系统采用顶针、顶板结合的组合顶出方式，对应壳体不同区域的脱模阻力分布，匹配不同直径的顶针排布，避免顶出过程中出现顶白、顶穿等成型缺陷，保证塑件外观面无顶出痕迹。

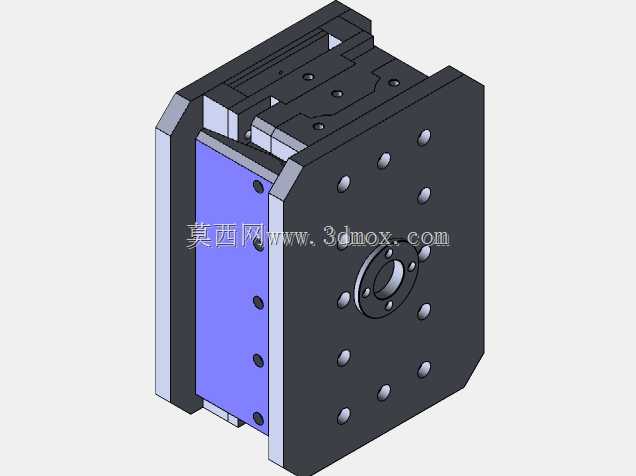

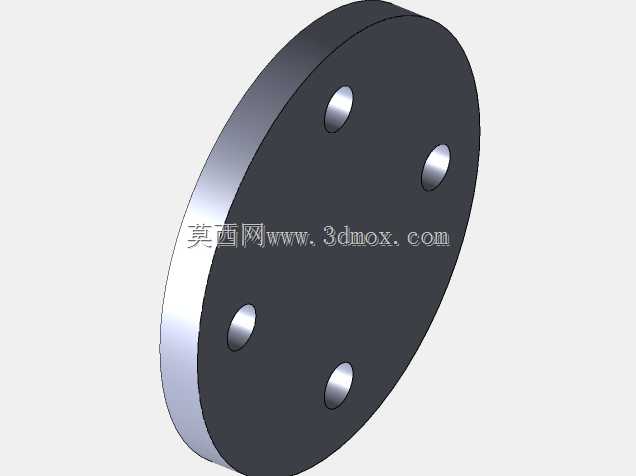

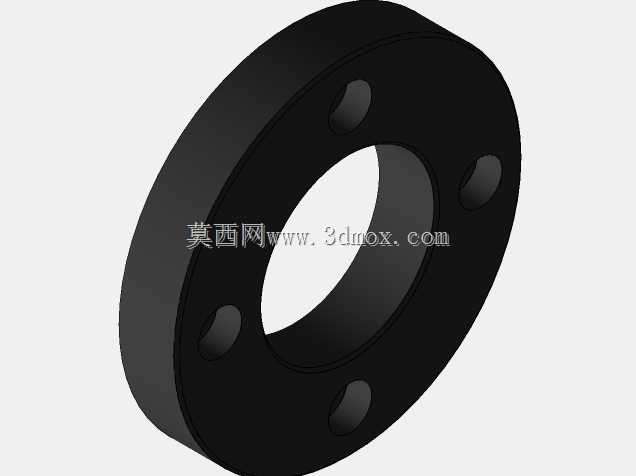

冷却系统围绕型芯、型腔的成型面做环绕式水路布局，针对壁厚较厚的螺丝柱、卡扣区域单独设计水井结构，保证整个成型周期内模温均匀，减少塑件冷却不均导致的翘曲变形，将成型件的尺寸公差控制在±0.05mm范围内，满足后续整机装配的尺寸链要求。模具的安装边界适配行业通用的200吨卧式注塑机规格，定位圈、浇口套尺寸符合标准模架配套规范，码模槽位置与注塑机模板的T型槽间距匹配，可直接上机安装调试，无需额外做安装位改造。

整套结构还包含了精密的复位机构、弹簧先复位组件，配合开闭器控制开模顺序，保证细水口流道能够在开模第一阶段自动脱落，无需人工修剪浇口，适配自动化量产的流水线作业需求，在小家电注塑生产场景中，这类结构的模具可实现单班800模次以上的稳定生产，成型件的良品率可稳定控制在98%以上。
