小刀刀片注塑模具镶件结构设计方案

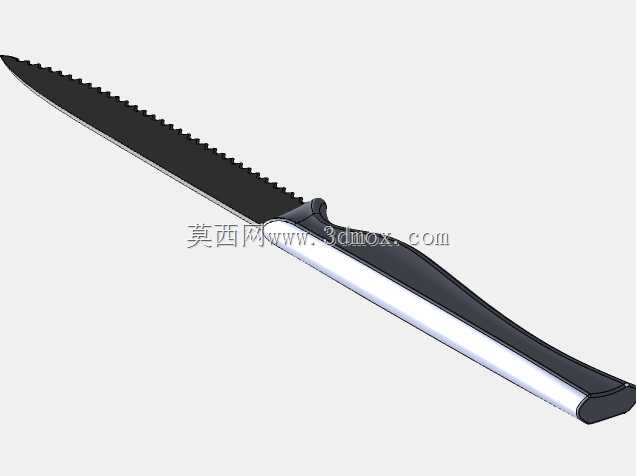

这套结构针对小型美工刀类产品的注塑包胶工序设计，核心解决刀片在注塑过程中的定位、包胶填充以及成品脱模的实际生产痛点，适配8腔量产模具的排布需求。日常生产中，这类带金属嵌件的注塑件最容易出现嵌件偏移、包胶不牢、脱模刮伤刃口的问题，设计时首先在动模侧设置了带定位柱的嵌件安装槽，定位柱与刀片预制孔采用小间隙配合，合模时能精准限制刀片的周向转动与轴向窜动，避免注塑压力冲偏金属刀片，保证包胶层厚度均匀。

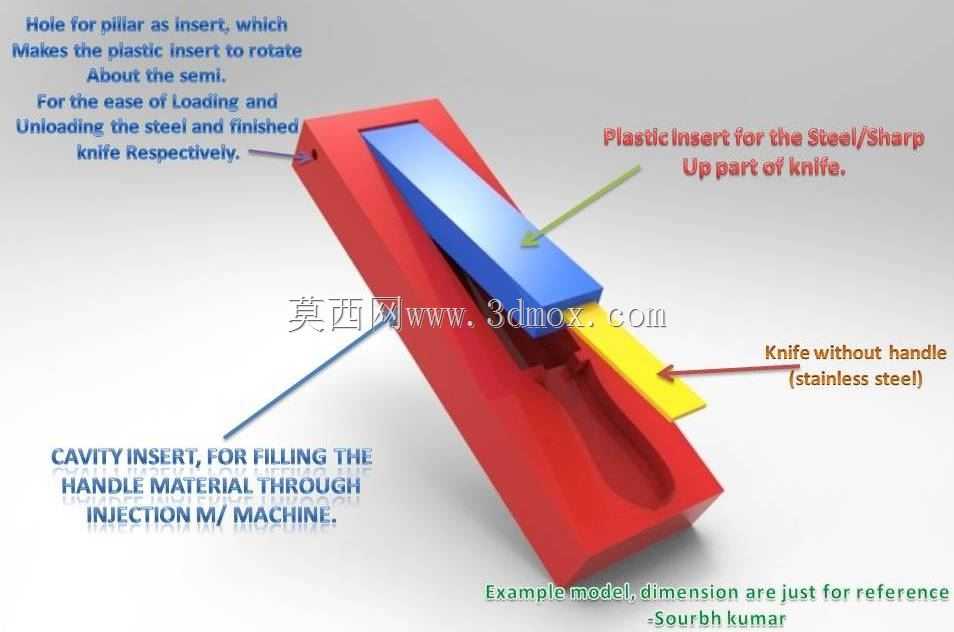

型腔镶件采用整体式镶拼结构，进胶口开设在手柄尾部位置，熔融塑胶通过注塑机射嘴注入型腔后，能顺着手柄的长条形腔体平稳填充，避免在刃口包裹位置出现熔接痕、缺胶的缺陷。考虑到金属刀片的刃口硬度高、脆性大，设计时特意在刃口对应的型腔位置做了0.02mm的避空处理，合模时不会压伤刃口，也能避免长期生产后型腔棱边被硬刃口磨损，减少模具维护频次。

嵌件预装环节，操作人员可以将未开刃的不锈钢刀片顺着导向斜面推入定位槽，半旋转式的塑料嵌件预装结构能提前卡紧刀片尾部，合模时不需要额外手扶定位，大幅降低多腔模具的嵌件安装难度，提升单模生产节拍。顶出结构设计在手柄的非外观面位置，采用扁顶针配合顶块的组合顶出方式，开模后顶出机构动作时，能让成品平稳脱离型腔，不会出现顶白、顶穿手柄包胶层的问题，操作人员可以手动轻松取下成品，不需要额外撬动，避免刮伤产品表面。

整套结构的安装边界完全适配标准模架的模仁尺寸，冷却水道围绕型腔均匀排布，距离型腔壁的距离保持在1.5倍水道直径，保证注塑过程中型腔各区域温度均匀，减少包胶层的内应力，避免成品出现翘曲变形。针对量产中的换模需求，所有镶件都采用标准化的挂台固定方式，拆卸更换时不需要拆解整套模架，只需要松开对应紧固螺丝就能快速更换磨损的镶件，减少停机维护时间。刃口位置的型腔表面做了镜面抛光处理，能保证包胶层与金属刀片的贴合紧密性，长期使用也不会出现包胶层与刀片分离的情况，满足日常美工刀的使用强度要求。
