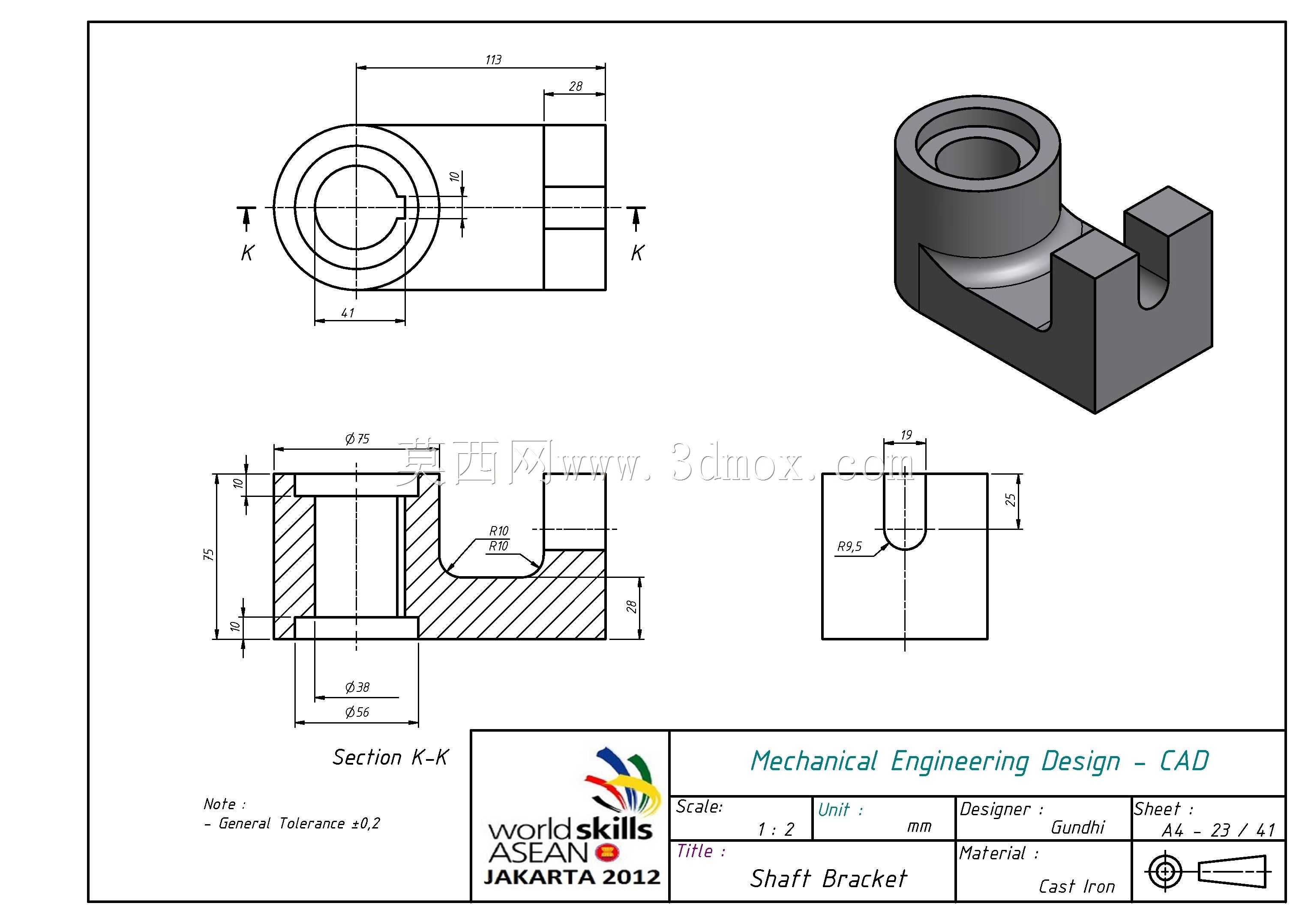

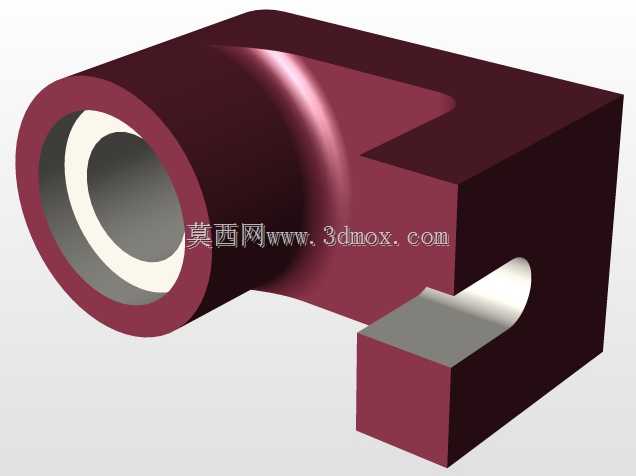

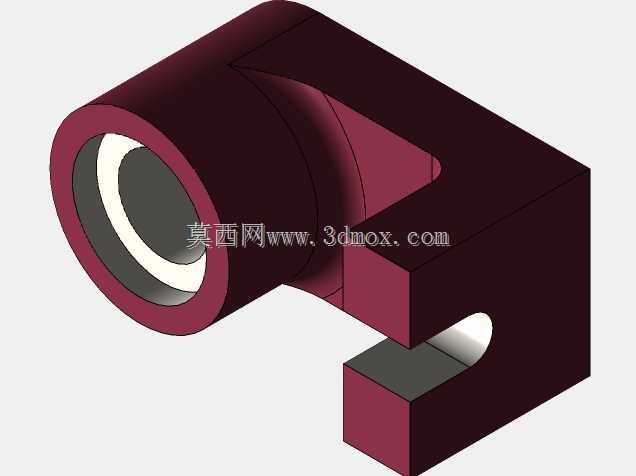

该轴支座属于典型的轴系支撑类机械零件,主要应用于小型传动机构、实训教学设备以及技能竞赛考核装置中,核心作用是为回转类轴件提供稳定的径向支撑与轴向定位,同时通过自身的安装结构完成与设备基座的刚性连接,保障轴系运转过程中的同轴度与位置精度,避免轴件受载后出现偏摆、窜动等影响传动稳定性的问题。从结构设计逻辑来看,零件左侧为带键槽的通孔支撑座,孔内键槽用于与轴件上的平键配合,传递扭矩的同时限制轴与支座之间的相对转动,支撑筒的壁厚经过受力校核,能够承受轴系传递的径向载荷与少量冲击载荷,筒身与底部连接板采用圆弧过渡结构,有效降低应力集中系数,避免机加工后或长期受载时在衔接位置出现开裂风险。零件右侧为双凸台定位结构,两个对称布置的凸台中间开设U型开口槽,该结构一方面可作为轴端的限位空间,容纳轴端的锁紧挡圈或连接接头,另一方面凸台上可预留安装孔位,配合压盖实现轴件的轴向固定,防止轴系运转过程中出现轴向窜动。底部的连接平板为整个零件的安装基准面,平板平面度要求控制在合理公差范围内,保障与基座安装时的贴合度,平板与左侧支撑筒、右侧凸台为一体化结构,适合采用铣削、镗削等常规机加工工艺完成制作,毛坯可选用方料铣削成型,材料可根据实际载荷需求选用45号钢或铝合金,兼顾结构强度与加工成本。从安装边界来看,左侧支撑筒的外圆直径、通孔内径决定了适配轴件的直径范围,右侧双凸台的间距、U型槽的深度决定了轴端连接件的容纳空间,底部平板的长宽尺寸决定了安装时的螺栓孔布置空间,建模过程中各特征的尺寸衔接严格遵循机械设计公差要求,支撑孔的中心高与底部安装面的尺寸公差直接影响轴系的装配高度,是整个零件的核心尺寸基准。这类零件在技能考核场景中,重点考察建模者对基准选择、特征顺序、工艺圆角、公差配合相关知识的掌握程度,同时也能直观体现支撑类零件从功能需求到结构落地的设计思路,对于初学者理解机械零件的受力逻辑、装配关系有较强的参考价值,实际生产中同结构的支座也常被用于小型输送线、实验台传动机构的轴系支撑场景。
- 全部评论(0)
- 模板大小 1.08 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,STEP / IGES,Autodesk Inventor,Rendering
- 软件分类 通用机械零部件
