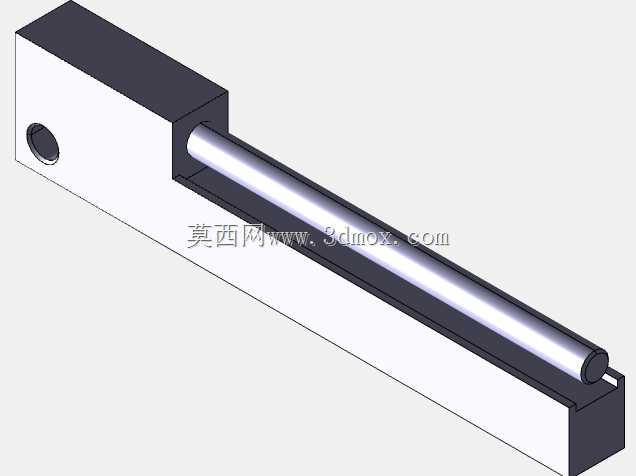

CATIA环境下可运动仿真曲柄滑块传动结构

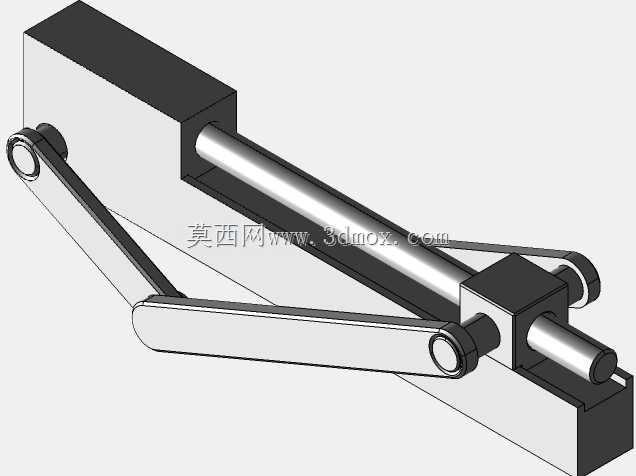

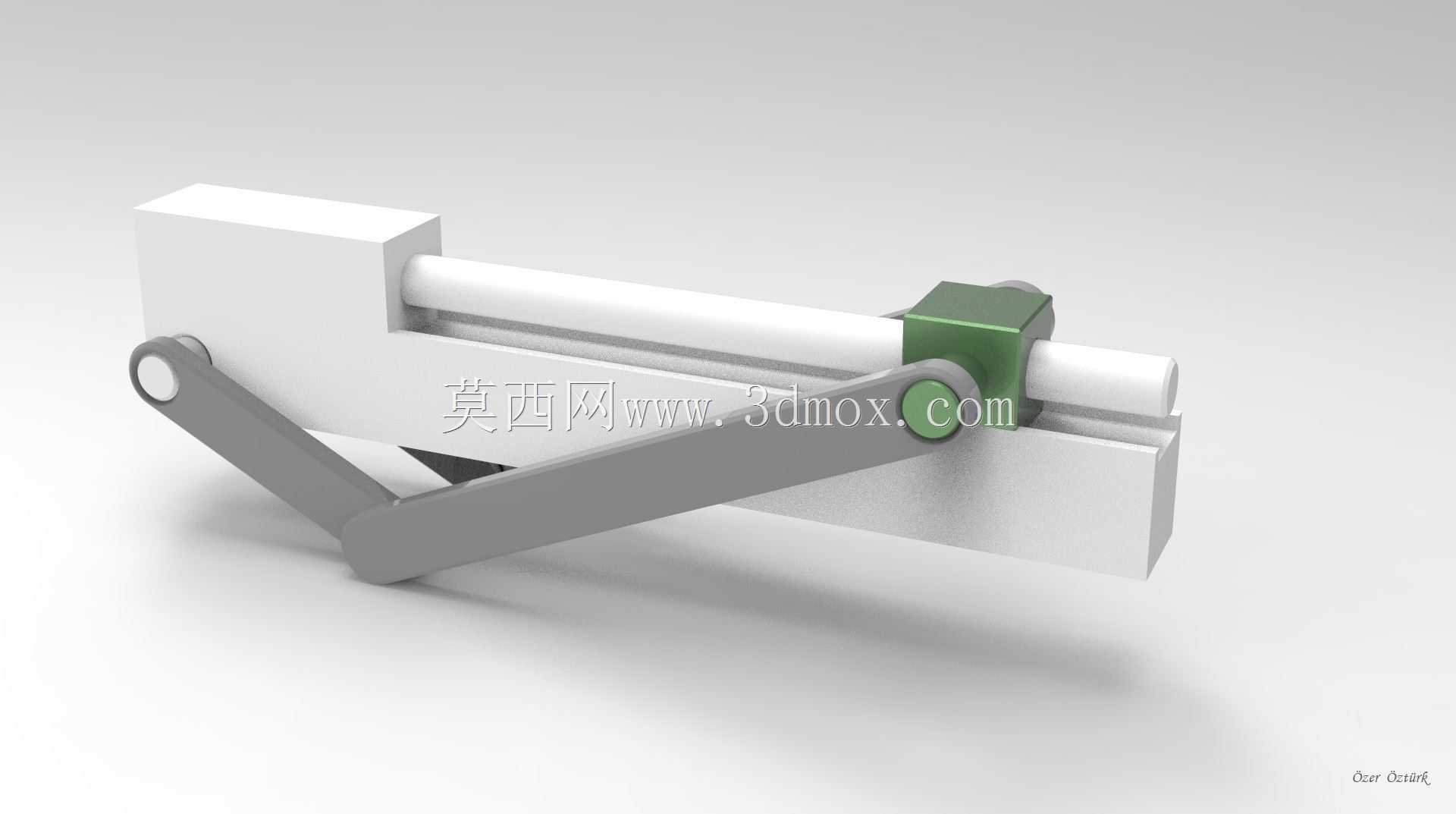

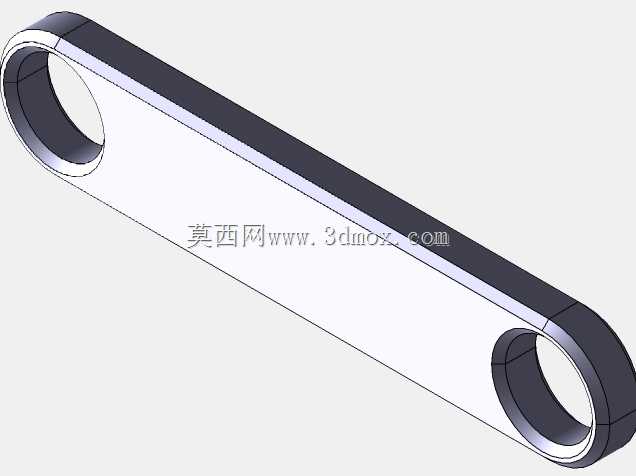

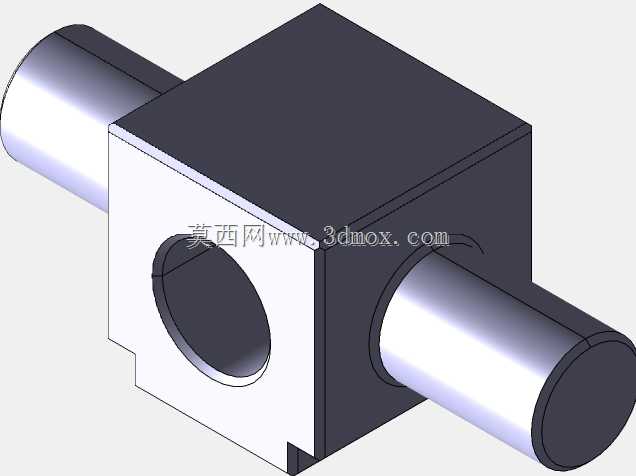

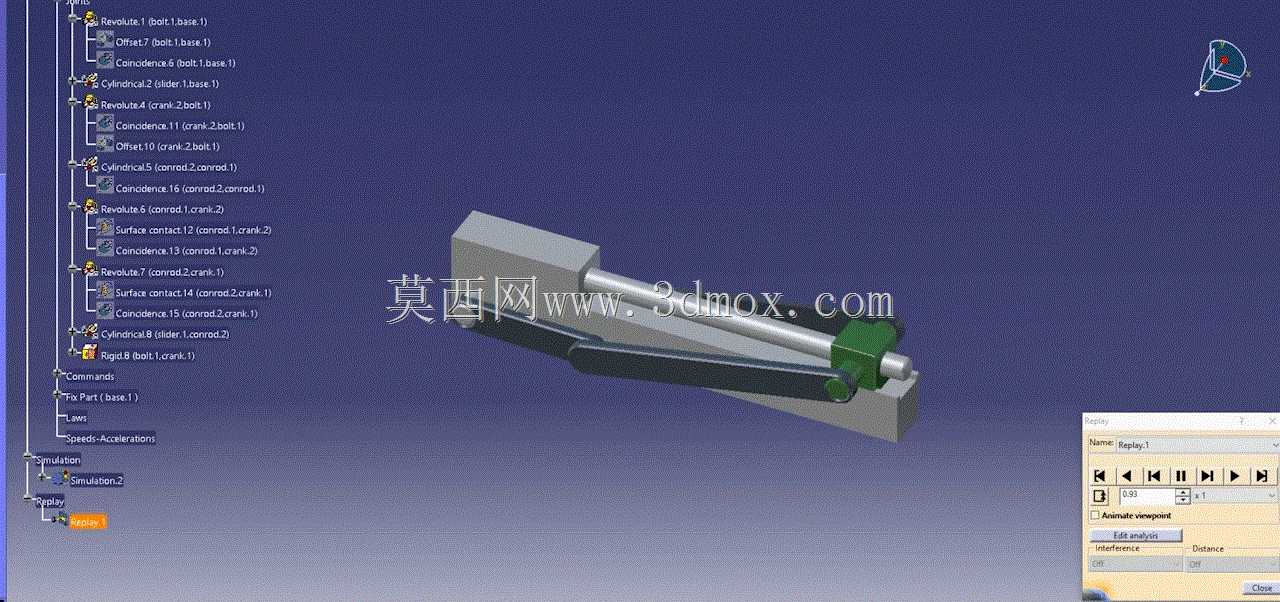

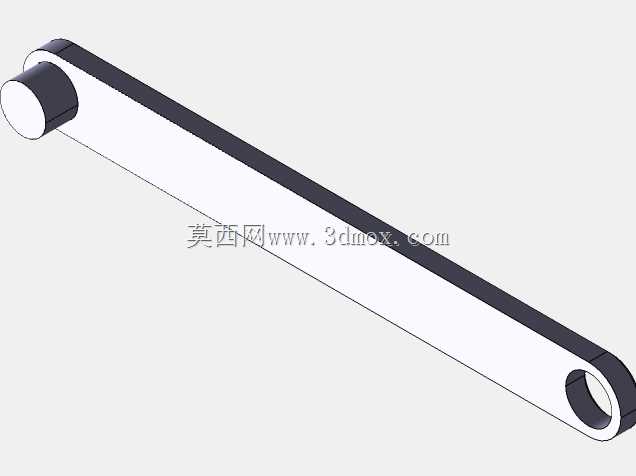

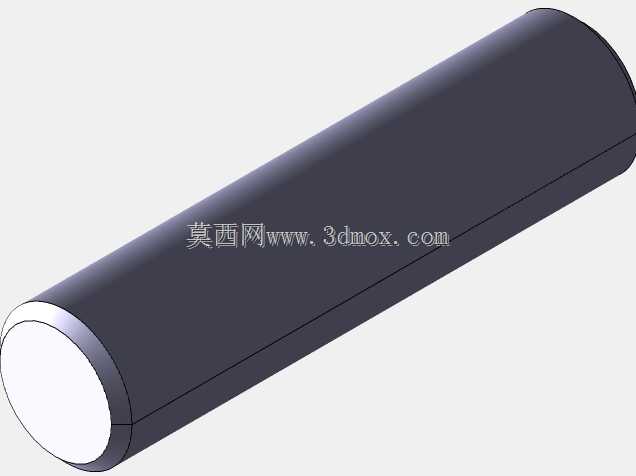

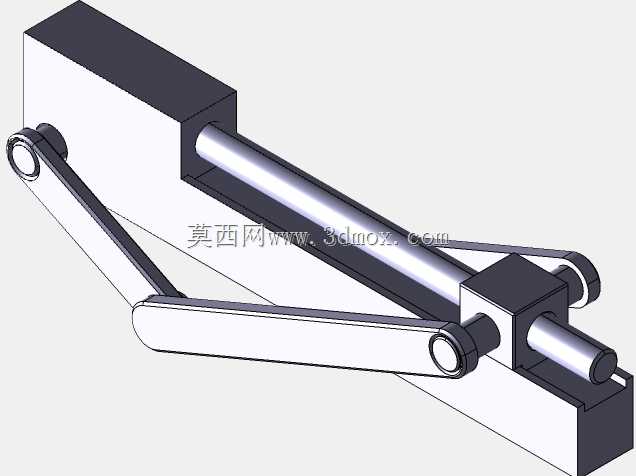

这套曲柄滑块传动结构是机械传动领域最基础也最具普适性的运动转换单元，日常在冲压设备、往复泵、送料机构、内燃机配气系统里都能见到它的身影，核心作用是把曲柄端的连续回转运动，直接转化为滑块端的直线往复输出，反过来也能将滑块的直线推拉动作转化为曲柄的定轴转动，适配绝大多数需要回转-直线运动切换的工位场景。从结构组成来看，整套单元包含定轴回转的曲柄构件、做平面复合运动的连杆、沿固定导轨做直线滑移的滑块三个核心运动件，外加支撑曲柄回转的机架、约束滑块行进路径的导轨两个固定构件，所有铰接位置都预留了标准销轴的安装间隙，运动副的约束关系完全按照实际装配逻辑设置，可直接导入运动仿真模块添加驱动后运行，能直观观察到曲柄整周转动时，滑块的行程、速度随曲柄转角变化的规律，也能捕捉到连杆在不同转角位置的受力角度变化，方便设计人员提前校核铰接点的载荷、滑块的侧推力是否在材料许用范围内。设计过程中优先保证了机构的死点位置、急回特性可根据实际工况调整，通过改变曲柄的回转半径就能直接调整滑块的最大行程，调整连杆的长度则可以改变滑块在行程两端的停留特性与运动速度曲线，不需要重新搭建整体装配结构就能快速适配不同的工位需求。安装边界上，机架的安装孔位按照通用型材的安装间距设置，导轨的长度预留了滑块全行程的15%冗余量，避免滑块运动到行程端点时出现脱轨、碰撞机架的问题，曲柄的回转区域也做了空间避让校验，周边30mm范围内没有其他构件干涉，不管是直接集成到小型冲压工装的执行端，还是作为教学演示的机构原理样件，或是作为往复送料机构的核心传动单元，都不需要对结构做大幅改动，只需要对应调整驱动端的连接接口、滑块端的执行件安装位就能直接使用。整套结构的运动副配合间隙按照通用机械加工的公差等级设置，铰接位置的摩擦系数参数也参考常规钢材销轴的接触参数预设，仿真运行时不会出现构件错位、运动卡顿的问题，能准确还原实际机构运行时的运动状态，帮助设计人员在方案阶段就完成运动轨迹校验、干涉排查、行程参数确认，减少后续实物试制阶段的改模成本。
