316不锈钢SCH40外螺纹互连接头

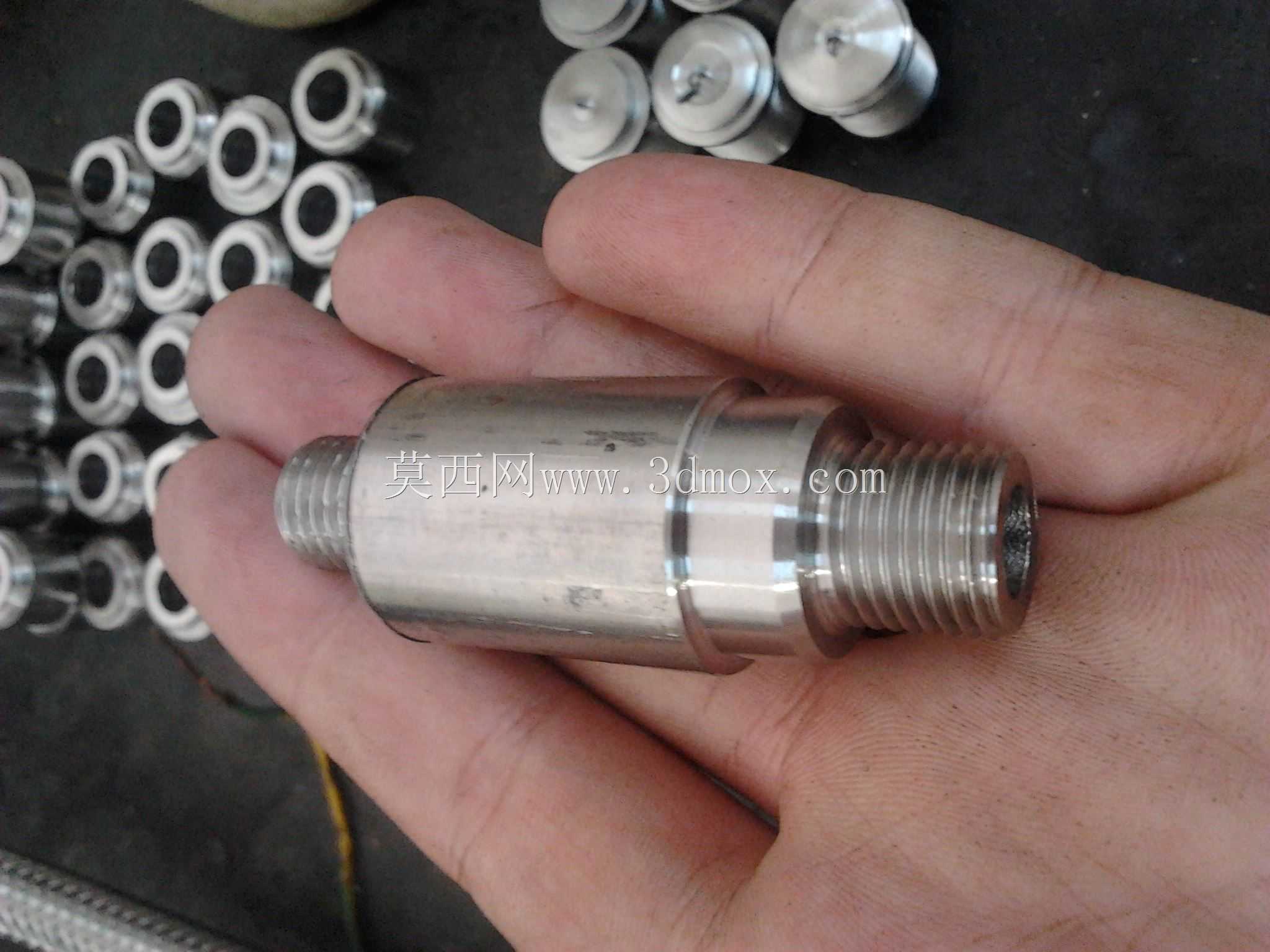

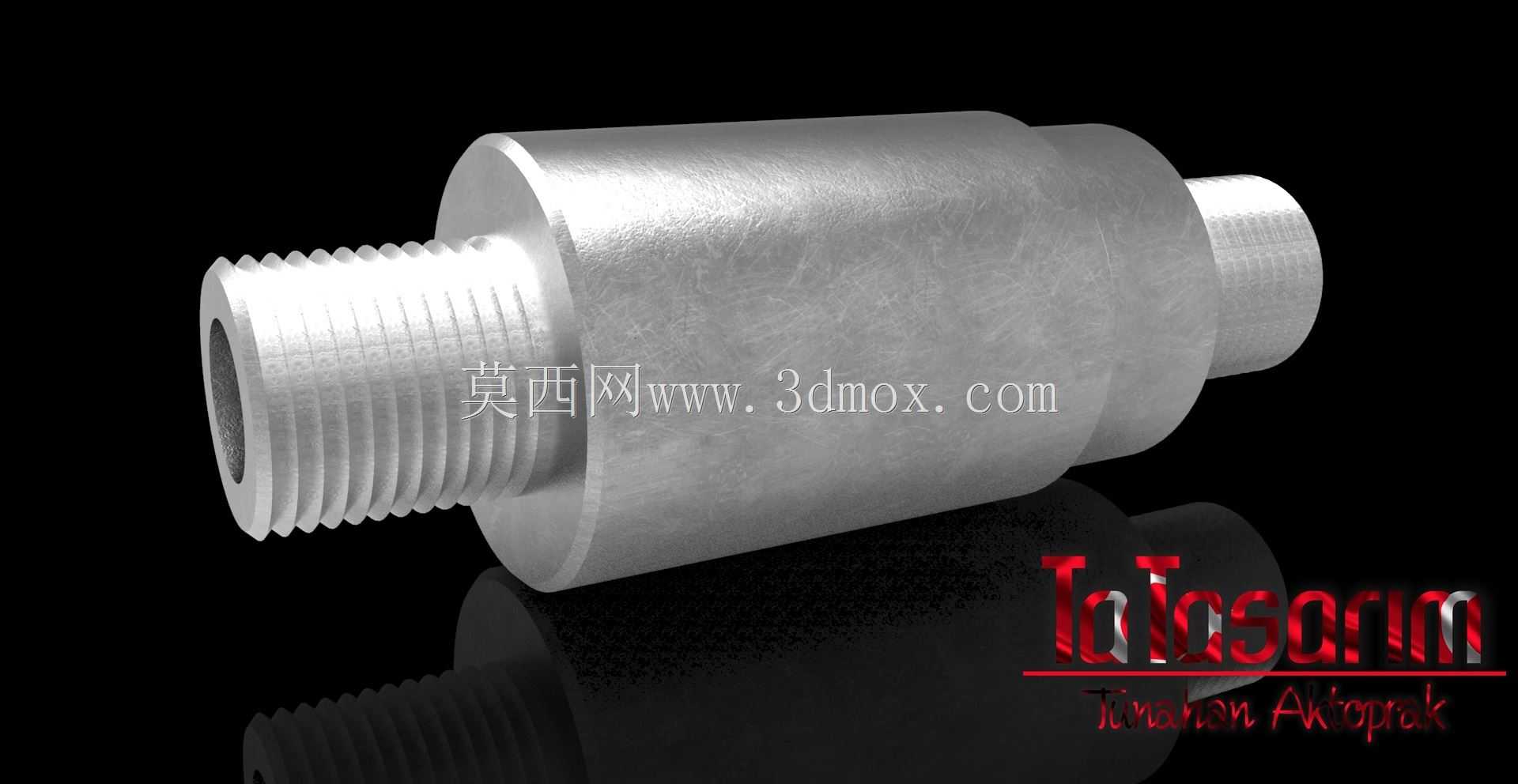

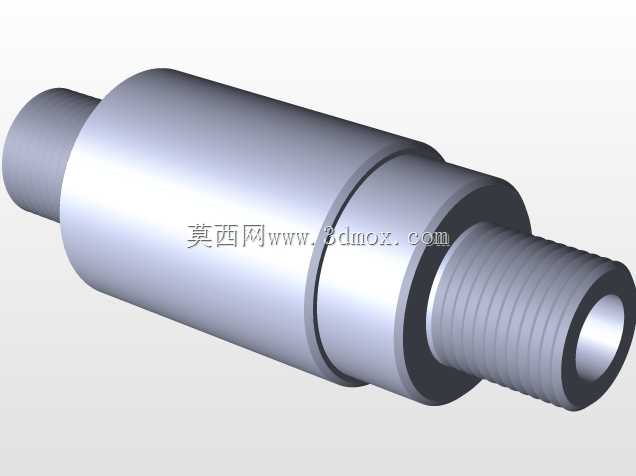

这款316不锈钢材质的互连接头，主要面向化工流体输送、液压动力管路、中低压气动系统的管路对接场景，适配SCH40标准壁厚的管路系统，在有弱腐蚀介质、户外潮湿工况、食品级流体输送场景下都能稳定使用。从结构设计来看，接头采用两端外螺纹的对称布局，中间为加粗的圆柱承压主体，螺纹段与主体衔接处做了平滑过渡的退刀结构，既避免了螺纹加工时的应力集中问题，也能在安装时给密封垫圈留出足够的压紧定位空间，不会出现垫圈偏移导致的渗漏问题。接头的整体外形为回转体结构，两端螺纹的同轴度控制在0.05mm以内，安装时可以直接通过管螺纹与对应规格的管路、阀件旋接，不需要额外的转接配件，中间主体段的外径比螺纹大径大4mm左右，既可以作为安装时的扳手夹持位，也能增强接头整体的抗弯折性能，在管路存在小幅振动的工况下，不会因为应力集中在螺纹根部出现断裂问题。材质选用316不锈钢，相比普通304不锈钢拥有更好的抗氯离子腐蚀能力，在沿海工况、化工溶剂输送场景下的使用寿命更长，表面做了精车处理，粗糙度达到Ra1.6，既降低了流体通过时的阻力，也避免了表面粗糙残留介质导致的腐蚀隐患。在安装边界上，接头两端的外螺纹为标准管螺纹，安装时预留的轴向操作空间只需要比接头总长度多20mm即可，径向空间只要满足扳手转动所需的最小尺寸，不需要额外的安装避让位，适配狭小空间内的管路布局。设计过程中重点考虑了承压能力，中间主体段的壁厚经过核算，可以承受SCH40标准管路对应的1.6MPa额定工作压力，在1.5倍水压测试下不会出现变形、渗漏问题，螺纹段的有效啮合长度达到8牙，完全满足管螺纹连接的密封和抗拉脱要求，即使在管路存在小幅轴向窜动的情况下，也能保证连接可靠性。这类接头在实际使用中，常用来对接同规格的不锈钢管路、液压泵站的输出端口、传感器的取压接口，不需要焊接，安装拆卸都很方便，后期维护时可以快速更换，不需要对整条管路进行切割改动。
