带方形安装底座的对开式轴杆连接夹座

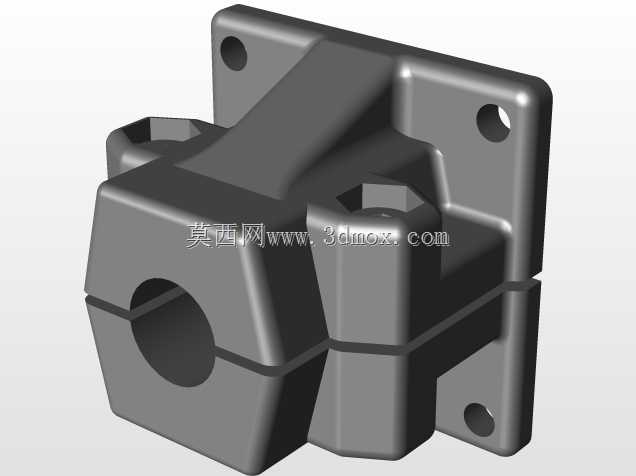

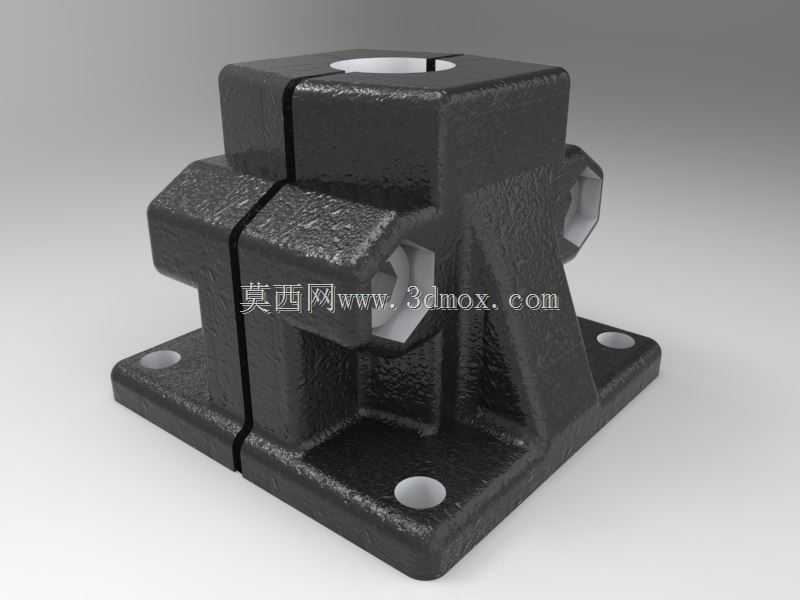

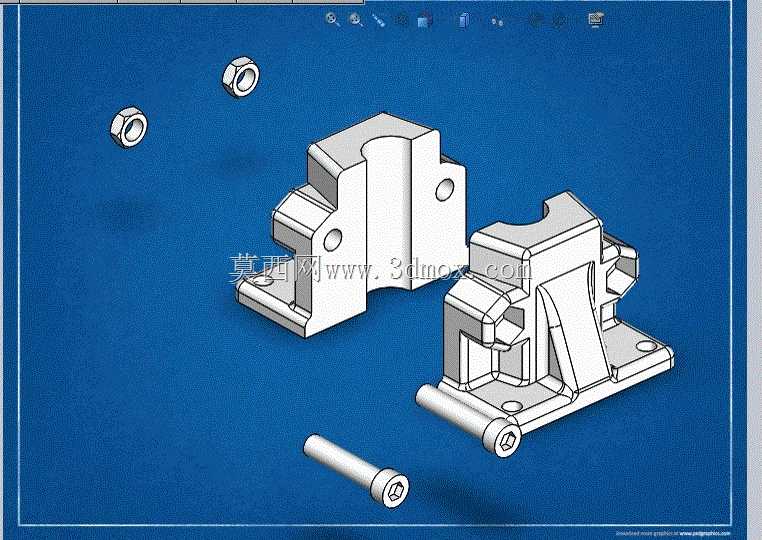

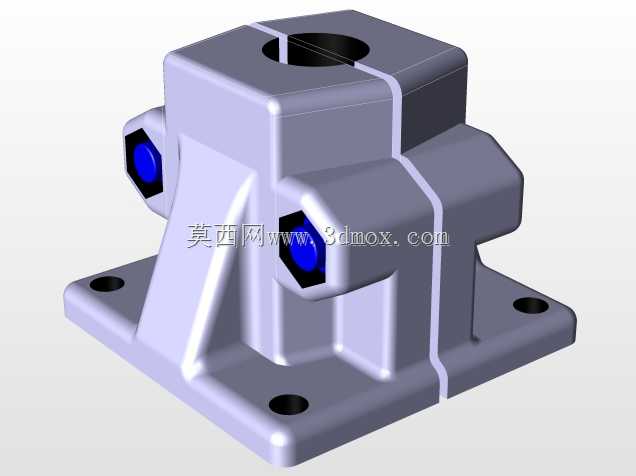

这类对开式夹座在工业装配场景里的适配性很强，最常见的用法是在流水线型材框架、非标检测设备支架、小型物料输送线的侧装工位上，用来固定垂直或水平布设的光轴、导杆，替代传统的焊接轴座或者一体式抱箍，不需要在杆体上额外加工定位孔、键槽，靠两半夹体的抱紧力就能完成杆体的锁止固定，后期调整杆体高度、旋转角度的时候只需要松开侧面的锁紧螺栓就能滑动移位，调整到位后重新拧紧即可，维护调整的效率比一体式固定座高很多。从结构设计上看，整个夹座采用上下对开的剖分结构，剖分缝从顶部轴孔位置一直贯通到底座安装面，顶部的轴孔是整圆结构，抱紧的时候受力均匀，不会出现局部应力集中夹伤杆体表面的情况；夹座四个方向都预留了内六角锁紧螺栓的安装位，实际使用的时候可以根据安装空间的大小选择对应方向的螺栓完成锁紧，不需要特意调整夹座的安装朝向，适配不同方向的操作空间。底部的方形安装法兰做了加厚处理，四个角位置设置了沉头安装孔，安装的时候螺栓头可以完全沉入沉孔内，不会突出法兰表面，避免和其他相邻部件产生干涉，法兰和上部夹体的衔接位置做了三角加强筋结构，能抵消杆体承重时产生的侧向弯矩，避免长期承重后衔接位置出现开裂变形。设计的时候特意将夹体的外壁做了不等厚处理，靠近剖分缝的位置壁厚稍薄，锁紧的时候能产生微量的弹性变形，让轴孔内壁和杆体表面完全贴合，抱紧力更均匀；侧面的螺栓安装孔做了锪平处理，螺栓拧紧的时候端面和夹体表面完全贴合，不会出现螺栓偏斜导致的锁紧力不足问题。安装边界方面，底部法兰的四个安装孔孔距适配常规的工业铝型材槽距，不管是安装在铝型材表面还是钢板加工的安装台面上都能直接对位，不需要额外加工转接板；顶部轴孔的孔径公差按过渡配合设计，适配对应直径的标准光轴，安装后杆体的径向跳动量可以控制在小范围内，满足多数轻载导向、支撑场景的精度要求。这类夹座和传统的焊接式轴座相比，不需要做表面喷漆、焊接打磨等后处理，铸件本身的表面质感就能直接用在设备外露位置，兼顾实用性和设备外观的整洁度。
