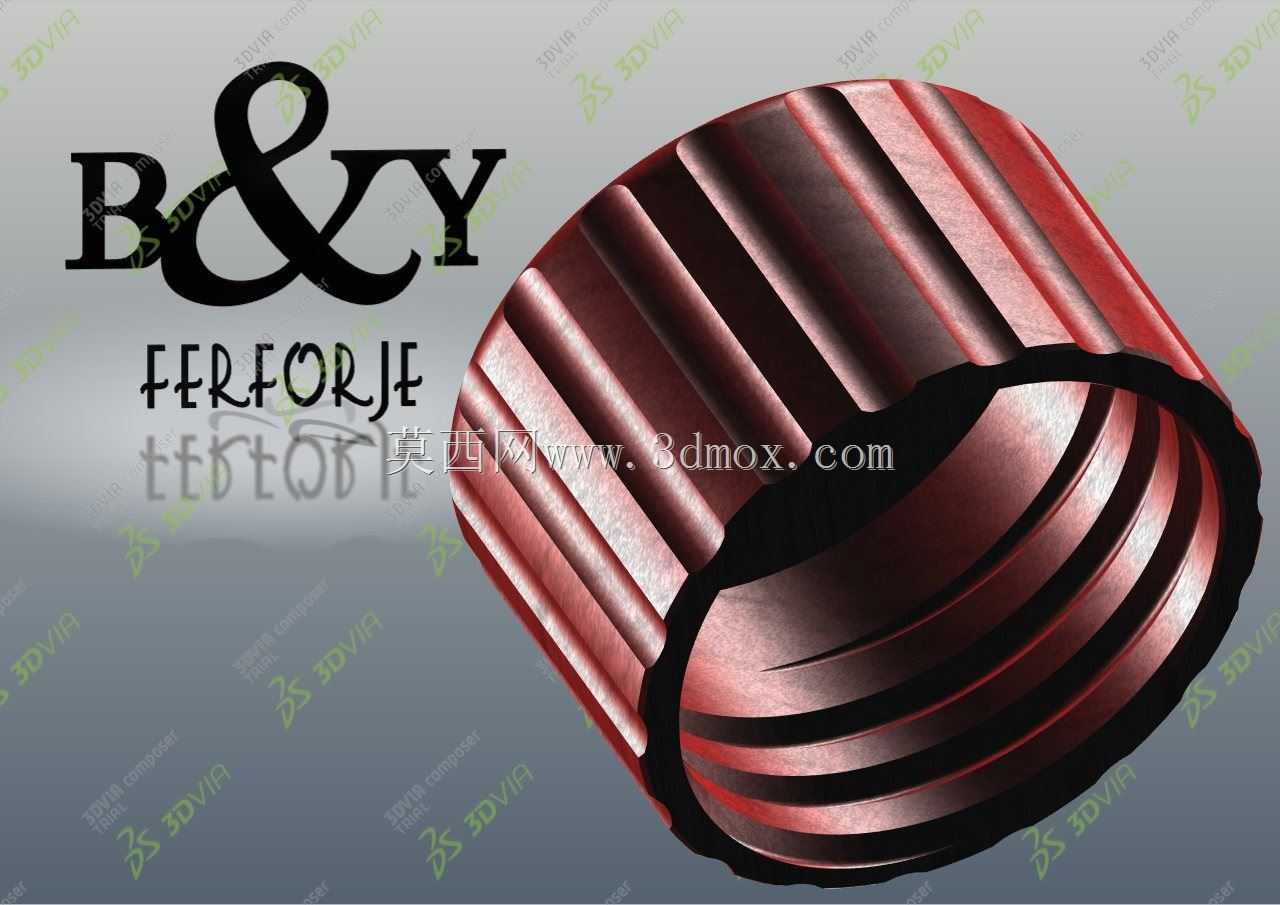

外滚花内螺纹金属锁紧连接套结构

日常做液压管路、小型气动设备的快接结构设计时，这类外滚花内螺纹的锁紧套是出镜率极高的零件，不少刚入行的结构工程师容易忽略它的细节设计，最后要么装配时手滑拧不紧，要么长期受振动出现螺纹松脱，跑冒滴漏的问题排查起来要耗掉不少现场调试的时间。先从实际应用场景说，这类零件大多用在低压流体管路的末端连接、小型机电设备的旋钮锁紧、线束接头的防拉脱固定位置，不需要额外扳手就能徒手完成拆装，设备日常维护换件的时候效率能提不少，尤其是在设备内部操作空间狭窄、扳手没法伸进去的安装位，这种带外滚花的结构优势会特别明显。设计的时候首先要捋清楚安装边界，内螺纹的尺寸要完全适配对接的外螺纹接头，螺纹公差选6H级的中等配合精度就够，既能保证拧动的时候没有卡滞，也不会因为配合间隙太大出现连接晃量；内孔的台阶深度要提前算好，对接接头拧到底之后，端面要能完全贴紧套内的密封台阶，避免流体从螺纹缝隙渗漏。外圆的滚花设计不是随便选纹理的，直纹滚花的加工难度比网纹低，徒手拧动的时候轴向的防滑力足够，滚花的齿距要根据套的外径选，外径在20到30毫米区间的话选1毫米齿距最合适，齿太密了手上有油污的时候容易打滑，齿太疏了拧动的时候硌手，长时间操作会磨得指腹疼。零件的壁厚要做合理分配，螺纹底孔到外圆滚花根径的壁厚不能小于2.5毫米，不然拧紧紧固的时候容易出现套体开裂，尤其是用在有一定压力的气路连接位置，壁厚不够的话长期受压会出现形变，导致螺纹滑牙。端部的倒角不能省，内螺纹入口处要做1×45度的导向倒角，对接外螺纹的时候能快速对准，不会出现螺纹错牙啃伤的问题；外圆两端也要做小倒角，去掉加工后的锐边，装配的时候不会划伤操作人员的手，也不会刮坏相邻的线束或者密封件。做三维建模的时候，滚花特征不用做全齿的细节也能满足结构校验需求，但是要把滚花的外径尺寸、齿形方向标注清楚，给后续加工留足参数依据；内螺纹的收尾长度要控制在2个螺距以内，避免螺纹太长导致对接接头拧不到位，出现密封失效的问题。另外要注意，这类零件如果用在经常需要拆装的位置，材质选易切削钢做表面氧化处理就足够，成本低耐磨性也够；如果用在有腐蚀的环境，换304不锈钢材质的时候，要适当把壁厚加0.5毫米，弥补不锈钢强度稍低的短板，避免拧紧时出现滑牙。
