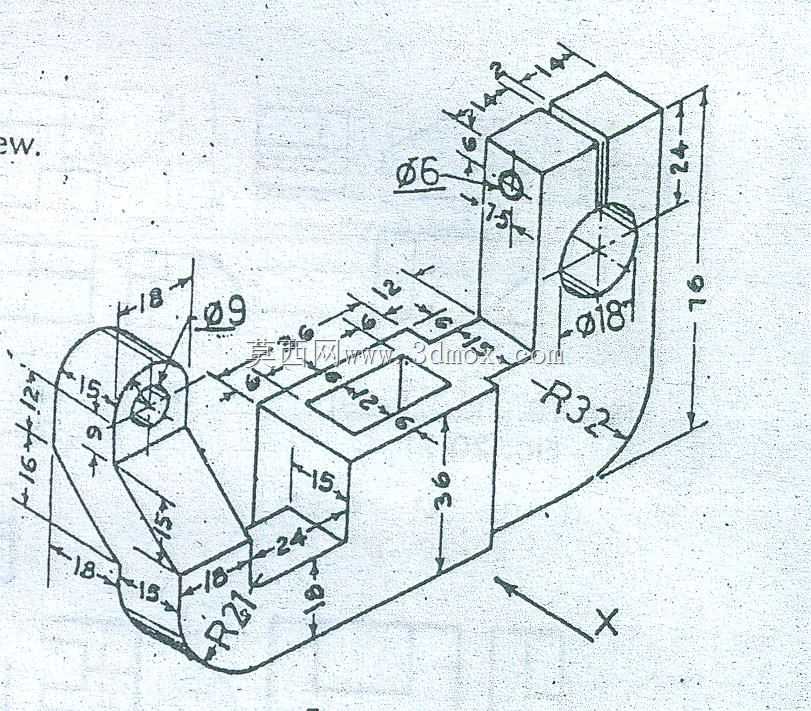

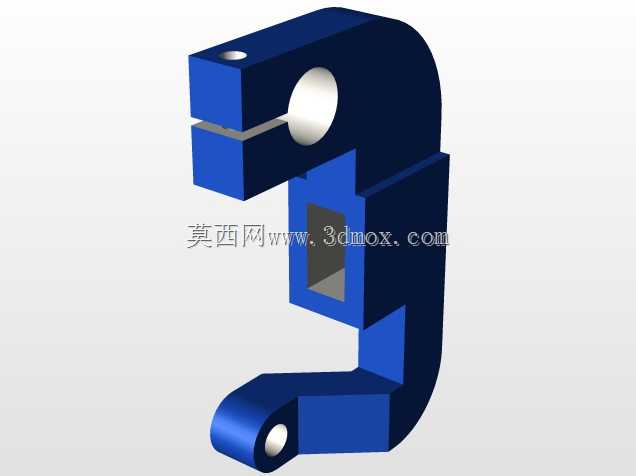

等轴测练习用弯臂式铰接支座结构

这类弯臂式铰接支座结构，常见于中小型自动化设备的连杆传动机构末端，作为执行件与固定机架之间的铰接承载部件使用，日常在轻工装配线的工件夹持工位、小型工装夹具的摆臂组件里都能见到同类型结构的实际应用。从结构功能来看，构件两端的带孔铰接端分别承担不同的连接作用，一端的单耳铰接孔用于和固定侧的销轴配合，实现整个构件绕固定轴的定角度摆动，另一端的开缝式夹装铰接孔则用于和活动侧的圆轴配合，通过开缝处的锁紧螺钉可以实现对配合轴的抱紧固定，方便调整安装角度与轴向位置，中间的凹槽式安装位则用于固定附属的检测元件或者行程触发挡片，满足工位动作的位置检测需求。设计这类构件的时候，首先要明确两端铰接孔的中心距尺寸，这个参数直接决定了摆臂的传动行程与摆动角度范围，需要匹配对应机构的动作行程要求，避免出现运动干涉或者行程不足的问题；其次要核算铰接孔的壁厚，因为开缝夹装结构在锁紧时会产生局部应力，壁厚不足容易出现夹装变形甚至开裂的问题，同时弯臂过渡处采用大圆弧过渡，就是为了降低摆动承载时的应力集中，避免长期交变载荷下出现疲劳断裂。安装边界方面，构件摆动过程中最外侧的轮廓轨迹需要提前做运动仿真校核，要和周边的机架、管线、其他运动构件预留至少2mm的安全间隙，避免动作过程中发生剐蹭；两端铰接孔的公差一般选用H7级配合，保证销轴转动灵活的同时不会出现过大的旷量，开缝处的锁紧螺钉孔要垂直于开缝面布置，保证锁紧时夹紧力均匀分布在配合轴的接触面上，不会出现偏载导致的轴件磨损。这类结构作为等轴测绘图建模的练习案例，能很好地锻炼建模者对圆弧过渡、异形腔体、同轴孔系的建模把控能力，也能帮助初学者理解铰接类构件的实际受力特点与设计注意要点，建模过程中需要重点关注两端铰接孔的平行度要求，以及弯臂部分的壁厚均匀性，避免出现壁厚突变导致的应力集中问题，同时中间凹槽的位置尺寸要匹配安装元件的外形尺寸，保证附属元件安装后不会超出构件的外轮廓，影响整体的摆动空间。
