斜置铰接式双安装座支撑构件

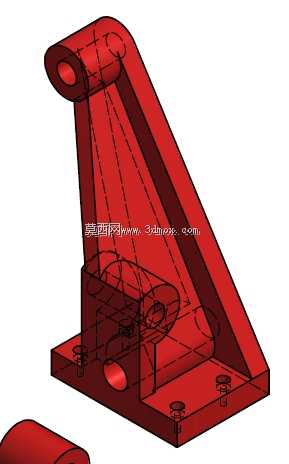

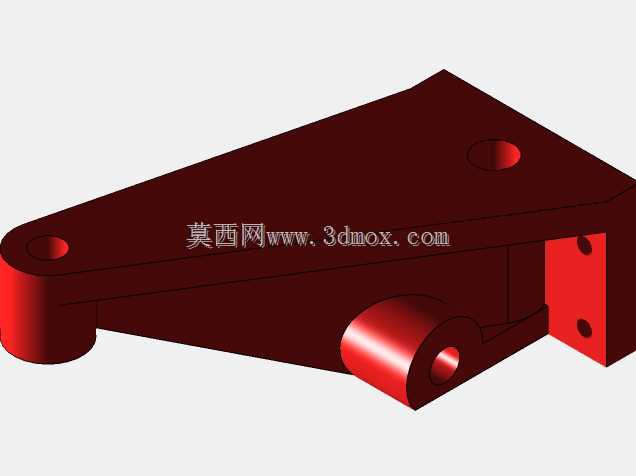

该支撑构件属于机械传动系统中的铰接承载类零件，主要应用于需要实现转动副连接同时承担径向与斜向载荷的设备场景，常见于轻工输送设备的摆臂连接端、小型工装夹具的翻转支撑位、教学实训设备的机构演示单元，也可作为非标自动化设备中连杆机构的端部铰接支座使用。零件底部为带安装孔的矩形法兰底座，底座上开设三个沉头安装孔，可通过内六角螺栓直接固定在设备安装基面，安装孔的孔位公差按H7级精度设计，能保证安装后底座与基面的贴合度，避免受载后出现应力集中导致的底座变形。底座上方一侧设置斜向支撑立板，立板与底座呈固定倾斜角度，斜板顶端集成带同轴通孔的圆筒形铰接端，该铰接孔用于穿装铰接销轴，孔内壁设计有较高的表面粗糙度要求，可适配铜套或滚动轴承的压装，满足铰接部位反复转动的耐磨需求。斜板与底座之间设置三角形加强筋结构，筋板从斜板中部延伸至底座靠近铰接端的位置，可有效抵消斜向载荷带来的弯矩，避免立板与底座连接处出现断裂风险。底座另一侧设置立式凸台结构，凸台顶端同样集成带通孔的铰接端，与斜板顶端的铰接孔保持固定的中心距与空间角度，两个铰接端分别用于连接不同的运动连杆，实现两个方向转动副的空间交汇，满足特定连杆机构的运动轨迹要求。凸台侧面开设横向贯通的光孔，该孔可用于安装限位销或者润滑注油嘴，为铰接部位的日常维护预留操作空间。整体零件采用一体式铸造结构设计，所有棱边均做R2-R5的圆角过渡，避免热处理及受载过程中出现应力开裂，各加工面预留0.2-0.5mm的机加工余量，非加工面保持铸造毛坯的平整外观。设计过程中优先考虑了载荷传递路径的合理性，斜向立板的厚度根据铰接端的额定载荷做了等强度优化，在保证整体刚性的前提下尽可能减少零件的整体重量，底座的安装边界尺寸适配常见的200mm间距型材安装基面，无需额外做转接板即可完成安装固定。铰接孔的内径尺寸按常用的销轴规格做了标准化设计，可直接采购标准销轴完成装配，降低后续配件的采购成本。
