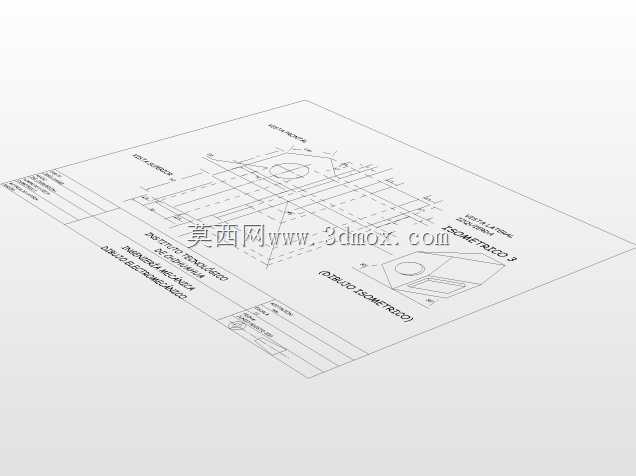

带侧孔斜顶壳体等轴测机械结构图纸

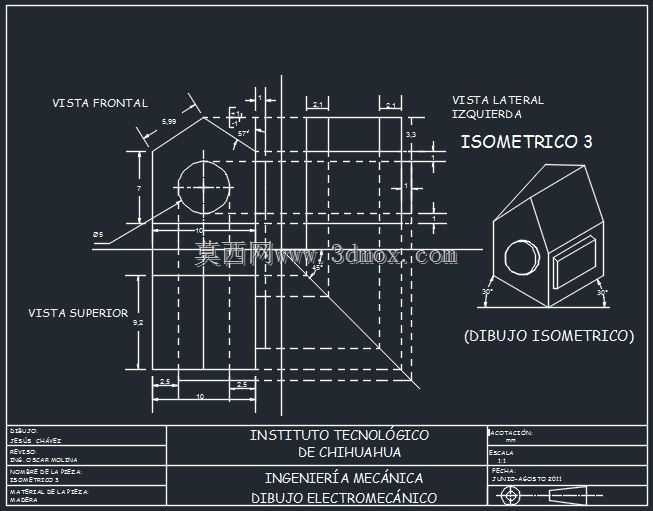

这套等轴测结构图纸对应的壳体类零件，在小型机电设备的外罩、传动机构防护壳体、小型动力单元封装场景中应用广泛，日常做机械结构识图、三维建模逆向练习时，这类带斜切顶面、侧部开孔、内嵌槽结构的零件，是练习投影视图对应、等轴测空间构型的典型案例。从设计思路来看，该零件采用规整的矩形基体做基础，顶面做斜切处理形成带倾角的安装面，斜面上预留的圆形通孔可用于安装观察窗、操作旋钮或者动力输出轴的伸出端，侧部的矩形内嵌槽可用于嵌装控制面板、接线端子排或者小型显示模块，整体结构没有复杂的曲面特征，全部采用平面切削、开孔、开槽的加工方式，适配普通铣床、线切割等常规机加工工艺，不需要特殊的成型模具，小批量打样或者单件制作的成本可控。从视图表达来看，图纸同时给出了前视、左视、俯视三个正交投影视图，搭配等轴测立体图做构型参考，各视图标注的尺寸形成完整的尺寸链，做三维建模时可以直接对应各投影的轮廓线，先拉伸出基体的矩形轮廓，再通过切除命令做出顶面的斜切结构，之后依次完成侧部圆孔、矩形槽的特征制作，建模过程中需要注意斜切面的角度公差，该角度直接决定了顶面安装部件的倾斜角度，若角度偏差过大会导致后续安装的部件朝向不符合设计要求。零件的安装边界方面，底部为完整的平面结构，可直接通过螺栓固定在设备的安装基板上，底部的安装孔位在俯视图中做了明确标注，安装时不需要额外做适配工装，直接对齐基板的预装孔位即可完成固定。侧部的圆形通孔做了贯通处理，装配时可直接穿入轴类零件或者接线束，孔位的边缘做了常规的倒角处理，避免穿线时刮伤线缆绝缘层，也能消除轴类零件装配时的应力集中。矩形内嵌槽的深度尺寸经过标注，嵌装部件时不需要额外测量槽深，可直接根据槽深选择对应厚度的面板，保证嵌装后面板与壳体外表面齐平，不会出现突出或者凹陷的情况。这类零件在做结构校验时，需要重点核对斜切面与侧孔的位置关系，避免斜切加工时破坏侧孔的完整轮廓，同时要注意各特征的尺寸基准统一，全部以底面为高度方向基准，以左侧面为宽度方向基准，以前端面为长度方向基准，避免建模或者加工时出现基准混乱导致的尺寸偏差。日常做CAD绘图练习时，这类图纸也能很好地训练正交投影与轴测图的对应能力，帮助初学者建立空间构型思维，理解二维图纸如何映射到三维实体结构。
