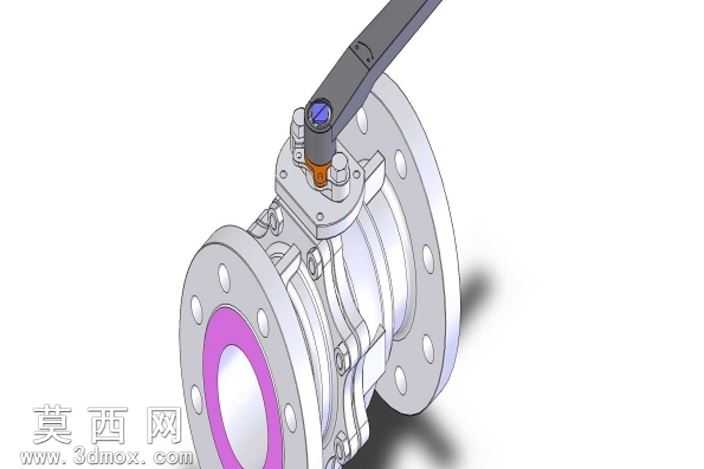

C300DN100法兰式手动球阀三维结构设计

本模型采用SolidWorks进行全参数化三维建模，完整还原C300DN100法兰球阀的真实装配结构，建模过程遵循机械设计规范，对球阀的核心功能部件进行了精细化的结构还原。模型首先从核心启闭件球体开始构建，严格匹配DN100通径的尺寸标准，球体表面做光滑曲面处理，还原金属密封面的加工精度特征；随后构建左右两片法兰式阀体，法兰盘上的螺栓孔按照PN16压力等级的标准排布，法兰密封面的凸台结构、水线纹理都做了细节刻画，阀体的壁厚、加强筋结构完全符合铸造阀门的工艺要求。阀杆部分采用下装式防飞出结构设计，还原了阀杆与球体的传动卡槽、阀杆密封填料函的分层结构，填料压盖、压紧螺栓的细节完整呈现；操作手柄按照工业级球阀的杠杆式结构建模，手柄的防滑纹理、端部的锁定孔结构都做了还原，手柄与阀杆的连接方榫、固定销结构清晰可辨。模型还完整构建了阀体中法兰的连接螺栓、螺母、密封垫片，以及阀座密封圈的结构，两侧法兰端的紫色密封环采用半透明材质渲染，直观展示软密封球阀的密封结构特征。渲染阶段采用金属材质为主，阀体部分赋予铸钢哑光金属质感，手柄部分做发黑处理的深色金属材质，密封件采用橡胶、四氟类材质的色彩区分，通过光影效果突出各部件的装配层次，清晰展示法兰球阀的流体截断工作原理，可用于阀门产品展示、管路装配模拟、机械教学演示等场景，模型各部件可独立拆解，方便进行装配干涉检查、结构优化分析，完整的装配约束关系可直接用于生成工程图纸，指导实际生产加工。
