工业管路集成阀门站三维结构设计

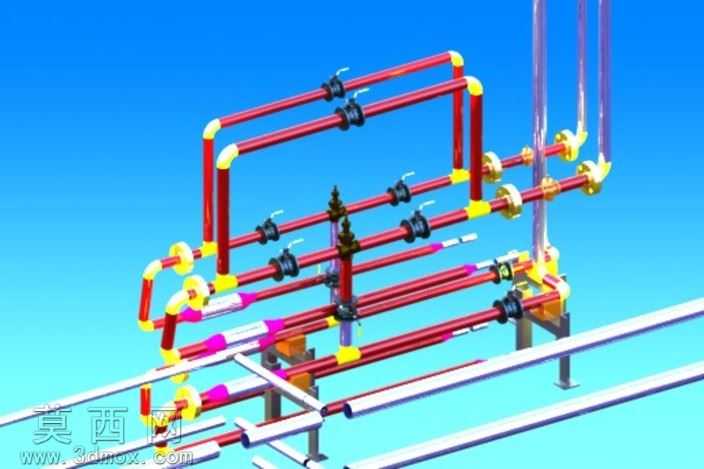

本作品为工业流体输送场景下的阀门站三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建，确保各部件尺寸匹配度与装配逻辑符合工业现场实际安装规范。建模阶段首先梳理阀门站的功能逻辑，明确其作为流体管路分流、调控、截流核心节点的定位，先完成支撑钢架的基准建模，采用型钢截面参数搭建落地支撑框架，为整套管路系统提供稳定的安装基准，支撑件的开孔、连接位均预留标准安装余量，匹配现场螺栓紧固的装配需求。管路部分采用不同色彩的材质区分不同介质或压力等级的输送管线，红色主输送管路采用金属哑光漆面材质，还原工业无缝钢管的表面质感，管线转弯处采用标准90度弯头拼接，所有管路接口处均做同轴度校验，避免出现装配错位导致的流体泄漏隐患。管路上搭载的多组阀门部件，包含球阀、截止类调控阀门等，分别赋予黑色阀体、金属色操作手轮的差异化材质，清晰区分阀门的功能部件与操作部件，阀门与管路的连接法兰处做细节建模，还原法兰盘的螺栓孔、密封面结构，确保装配关系符合管路连接的标准规范。管路上的黄色标识件为管线固定管卡，采用工程塑料材质渲染，清晰展示管路的固定点位，直观呈现整套管线的受力固定逻辑。渲染阶段采用亮蓝色渐变背景突出模型主体，搭配均匀的环境光照，避免金属管路表面出现过曝或暗部死黑的问题，各部件的材质反光度、粗糙度参数经过反复调试，既还原工业部件的真实质感，又能清晰展示管路的排布层次。整套模型的管线排布采用分层布局逻辑，不同走向的管线在空间上错落排布，预留充足的阀门操作空间，方便后期运维人员对阀门进行开关、检修操作，整体结构紧凑且布局合理，在有限的安装空间内实现多路流体的调控功能，可用于工业管路系统的方案展示、安装指导、运维培训等场景，建模过程中所有部件均遵循标准化、模块化的设计思路，方便后续根据实际工况调整管路走向、增减阀门点位，适配不同流量、压力等级的流体输送需求。
