便携圆形手动卷笔刀结构设计方案

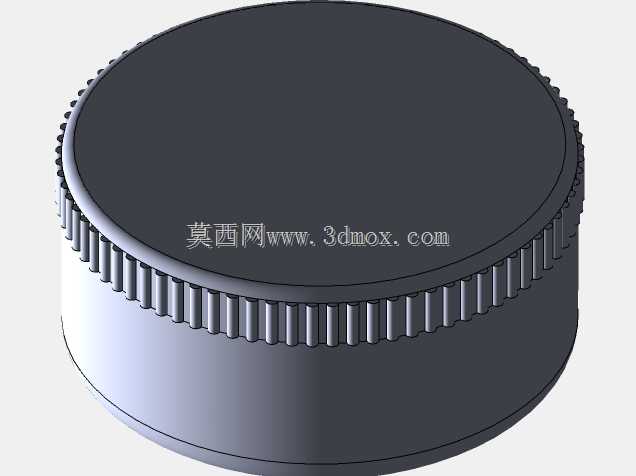

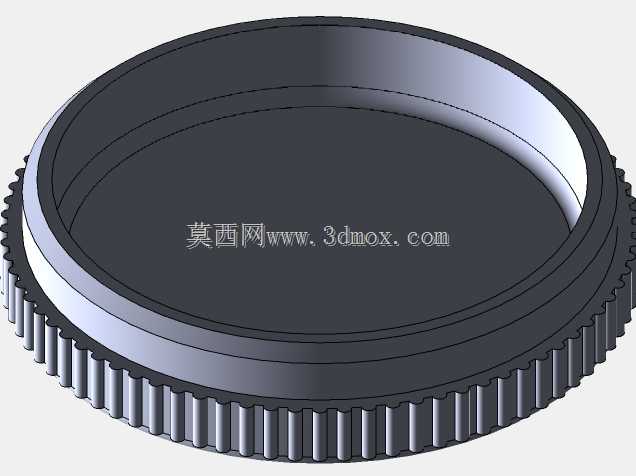

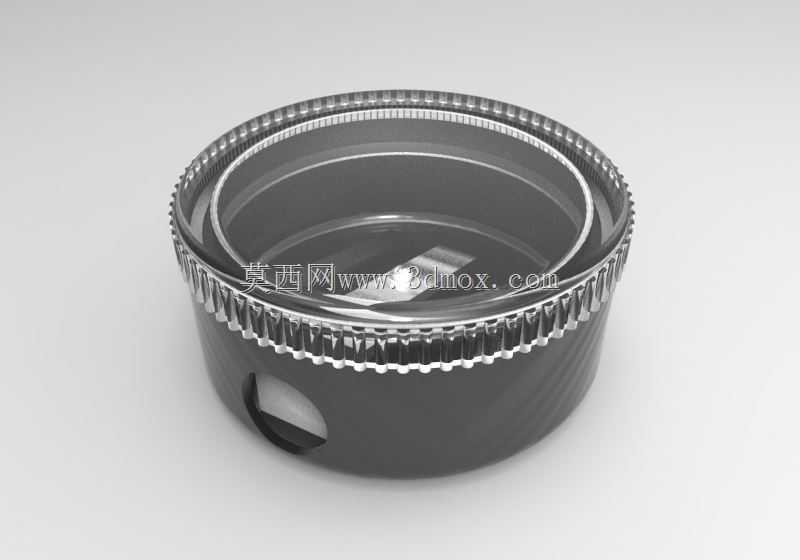

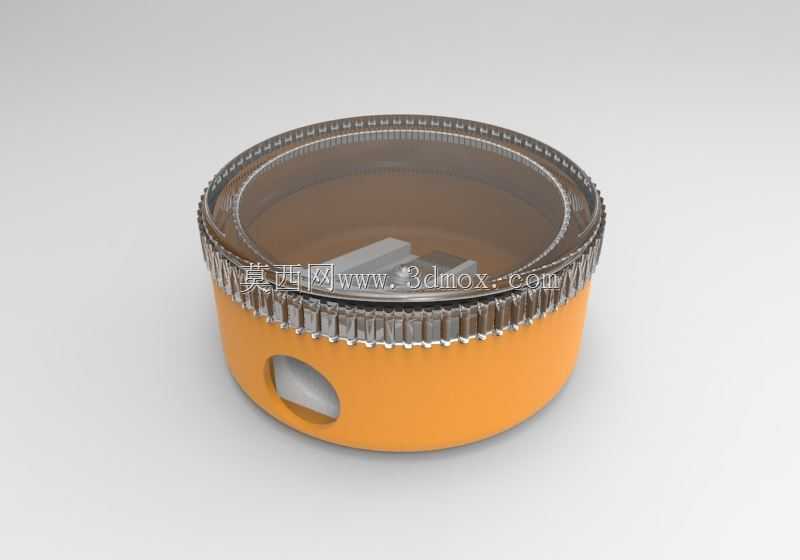

日常办公与学生学习场景中，手动卷笔刀是普及率极高的小型切削工具，这款圆形卷笔刀的结构设计充分兼顾了使用便捷性、握持稳定性与碎屑收纳需求，整体采用矮圆柱式布局，外壳主体做了防滑齿圈设计，握持时手指可卡入齿纹间隙，转动施力过程中不会出现打滑脱手的问题，适配不同手型的使用习惯。从功能结构来看，卷笔刀的进笔孔设置在圆柱侧壁位置，进笔通道做了同轴度校准设计，铅笔插入后可与内部刀架保持精准同轴，避免削笔过程中出现笔芯断裂、切削面不规整的问题，内部刀架采用倾斜式刀片固定角度，切削刃与铅笔锥面的贴合角度经过反复校准，可保证切削出的笔尖锥度均匀，既不会因为角度过陡导致笔芯易折，也不会因为角度过平影响书写流畅度。上部的透明储屑仓采用旋合式连接结构，与下部橙色主体的配合面做了密封止口设计，日常使用过程中铅笔碎屑不会从配合缝隙漏出，透明材质可直接观察内部碎屑存储量，无需频繁开盖检查，当碎屑积攒到容量上限时，旋转即可拆开储屑仓完成倾倒清理，操作过程无需额外工具。设计过程中对整体尺寸做了严格控制，整体直径适配成年人单手握持范围，高度控制在常规文具盒的容纳尺寸边界内，可轻松放入笔袋、文具盒的侧袋位置，不会占用过多收纳空间，底部做了微凸的平面设计，放置在桌面时可保持稳定直立，不会随意滚动掉落。刀架部分的固定结构采用嵌入式安装，刀片通过微型螺丝锁紧在刀架基座上，长期使用刀片变钝后，可拧开固定螺丝更换同规格刀片，无需整体丢弃整个卷笔刀，提升了产品的复用性。储屑仓顶部的齿圈除了防滑作用外，还可作为旋拧施力的受力结构，开合储屑仓时手指捏住顶部齿圈即可轻松施力，无需额外抠拉缝隙。进笔孔内部做了导向倒角，铅笔插入时可顺着倒角顺利进入切削位置，不会出现卡滞、戳偏的问题，适配常规直径的木杆铅笔使用，覆盖日常书写、绘图的主流铅笔规格需求。整体结构没有多余的复杂传动部件，手动驱动的结构可靠性高，不存在电动卷笔刀的电池损耗、电路故障问题，适合在无供电的户外、考场等场景使用，结构件数量少，装配工序简单，量产时的组装效率较高，各部件的分型面设计都考虑了注塑成型的脱模需求，没有倒扣、薄壁等易导致成型缺陷的结构，外壳壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等质量问题。
