改进型往复输出四杆链式传动机构

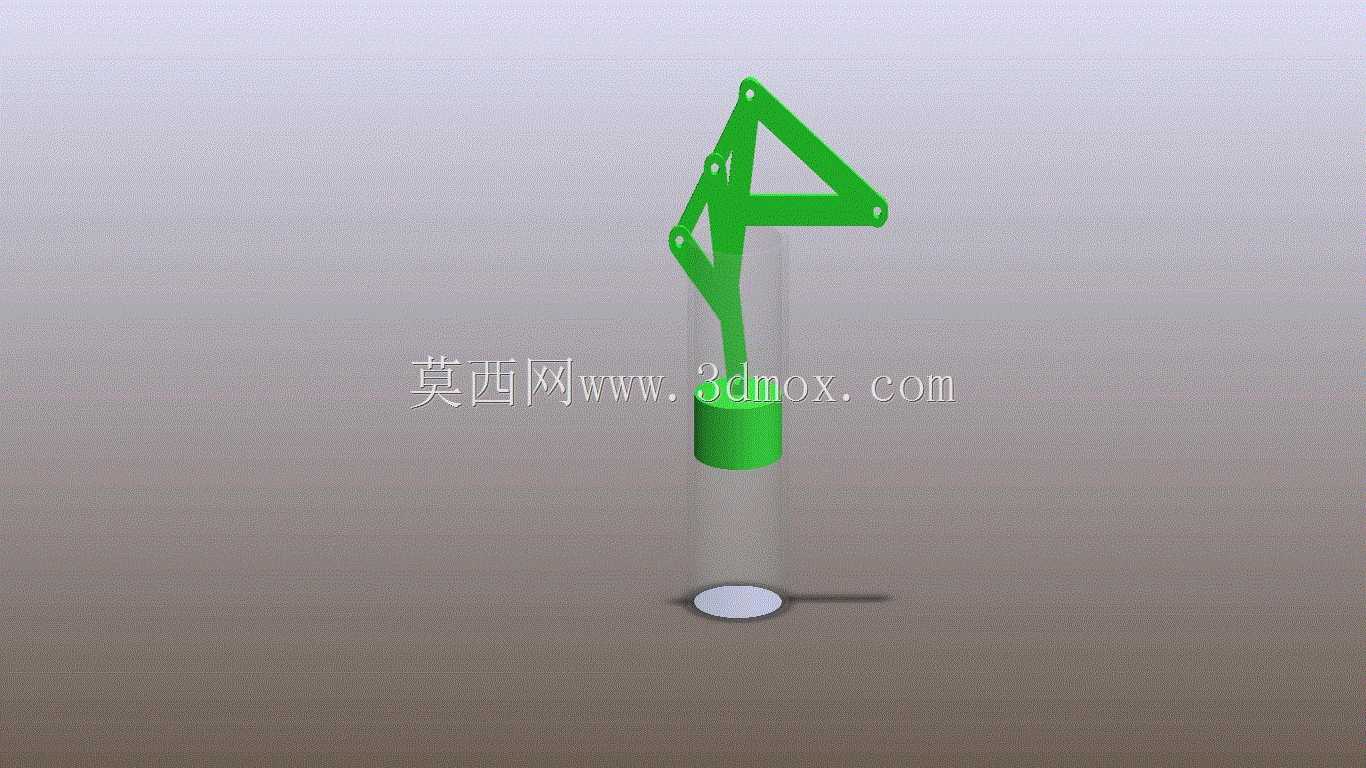

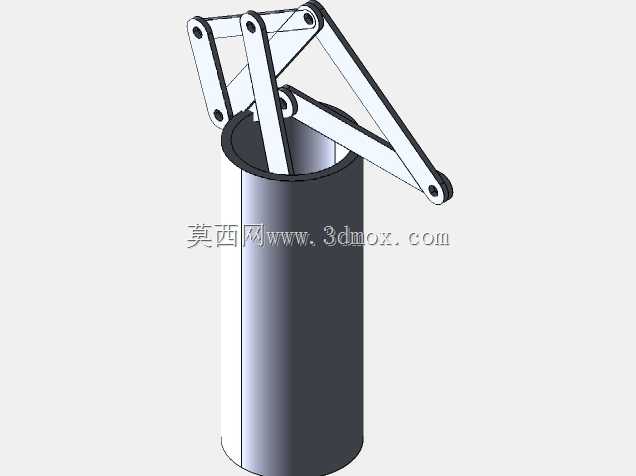

在轻工送料、小型冲压工位的直线驱动场景中，常规旋转动力源往往需要搭配运动转换机构才能输出直线往复动作，传统曲柄滑块结构存在侧摩阻力大、滑块导轨易磨损的问题，这款改进型四杆链式机构正是针对这类痛点做的结构优化。常规四杆链式机构的输出端多为摆动轨迹，多用于摆杆送料、间歇拨料工位，而这款结构通过调整连杆铰接点的位置、改变末端连杆的长度比例，将原本的摆动输出转化为竖直方向的直线往复运动，省去了额外的滑块导向副，减少了运动副之间的摩擦损耗。从结构布局来看，机构底部为动力输入轴安装位，可直接对接常规旋转输出的驱动端，安装法兰的尺寸适配常规小型驱动单元的安装孔位，不需要额外做转接板设计，整体机构的外轮廓边界紧凑，竖直方向的运动行程可通过调整中间连杆的铰接孔位实现小范围调节，不需要更换整套连杆零件。设计过程中，各铰接点均采用销轴铰接的连接方式，铰接处预留了标准润滑脂注油间隙，长期运行时可定期注油减少销轴与连杆孔的磨损，连杆主体采用等截面杆身设计，在保证往复运动过程中杆身刚度满足受力要求的前提下，尽可能降低了运动件的整体重量，减少动力输入侧的惯性负载。实际应用中，这类机构可直接用于小型工位的竖直压装、轻载物料的上下顶升、包装线的工位挡料等场景，不需要额外搭配直线导轨做导向，依靠连杆自身的铰接约束就能保证输出端的直线运动轨迹，相比传统曲柄滑块结构，整体零件数量更少，装配环节的同轴度调整难度更低，后期维护时仅需要定期检查铰接销轴的磨损量即可，不需要清理导轨面的积尘、异物，更适合多粉尘、少维护的生产工位使用。机构的各连杆铰接点转动灵活，无运动死点，在额定行程范围内运行时无卡滞、异响，动力输入侧的扭矩波动更小，驱动电机的负载更平稳。
