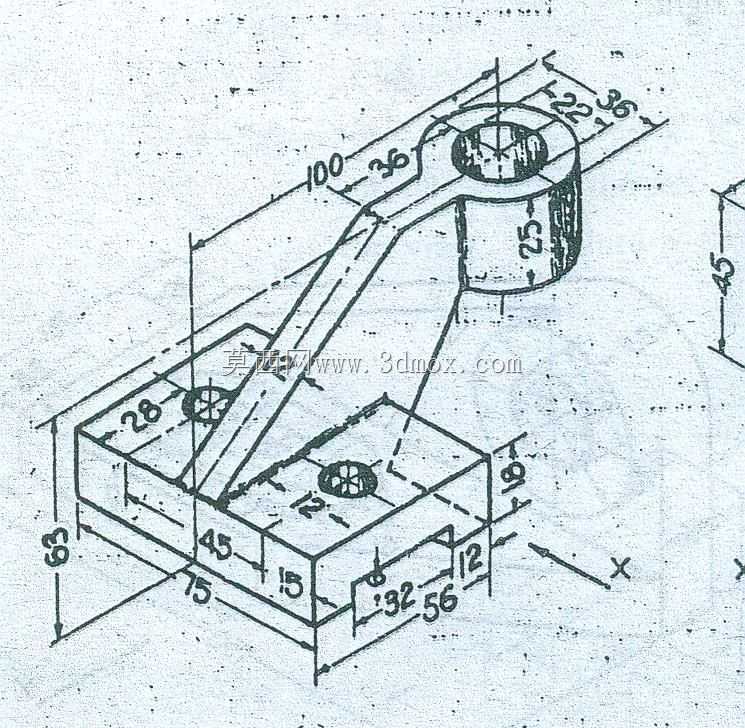

斜撑式带座铰接安装支座结构设计

这类带斜撑的铰接支座，常见于轻工输送线的侧边导向机构、小型工装夹具的翻转定位模块，以及非标自动化设备的摆臂连接点位，核心作用是为做回转摆动的杆件提供稳定的下部支撑，同时通过底部的安装面完成与设备机架、型材框架的刚性固定。从结构设计逻辑来看，上部的同轴通孔是核心功能位，孔壁的加工精度需要匹配配套铰接销轴的公差等级，通常会预留0.02-0.05mm的间隙配合量，保证摆臂转动时无卡滞，同时避免间隙过大带来的摆动窜动；斜向的加强筋连接上部铰接筒与下部安装底板，是整个零件的受力传递路径，当上部铰接点承受径向载荷时，斜筋可以将力分散到底板的整个安装面，避免应力集中在铰接筒与底板的直角连接处，减少长期交变载荷下的结构开裂风险。下部的安装底板做了下沉式缺口设计，两个安装孔对称分布在筋板两侧，安装时可以将T型螺栓的头部卡入型材槽内，或者穿过机架面板后用螺母锁紧，缺口结构可以让支座在安装时避开机架表面的凸起焊缝、定位凸台，降低安装面的加工要求，不需要将整个安装区域铣平就能保证支座的安装垂直度。上部铰接筒的端面做了轻微的倒角处理，既可以去除加工毛刺，也能在装配销轴时起到导向作用，避免硬敲入孔时刮伤销轴表面的镀层。整个零件的外形轮廓没有多余的冗余结构，斜筋的厚度与底板、铰接筒的壁厚保持均匀，不管是采用铸造成型还是后续机加工，都能减少材料内应力，避免加工后出现变形。在实际选型使用时，需要注意安装面的平面度误差不能超过0.1mm，否则锁紧安装螺栓后会导致上部铰接孔的轴线偏斜，直接影响配套摆臂的转动灵活性，严重时还会出现销轴与孔壁的偏磨，缩短零件的使用寿命。这类支座的安装边界需要预留足够的摆臂活动空间，斜筋的倾斜角度经过受力优化，在同等支撑高度下比直筒式支座的抗侧向载荷能力提升40%左右，同时重量比同规格的实心支座减轻近三分之一，适合在对设备自重有要求的移动工位、轻型自动化设备上使用。
