带安装支座的橙色铝壳功率电阻结构

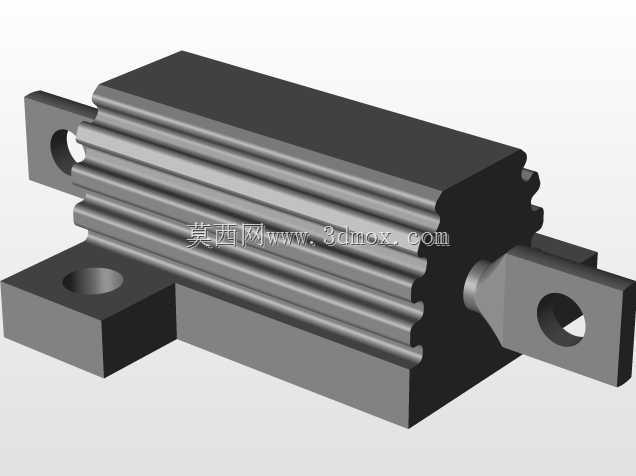

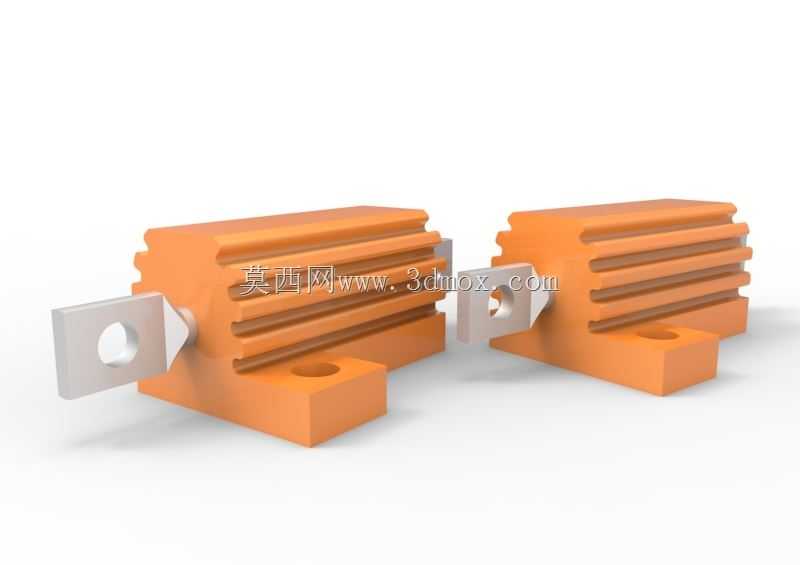

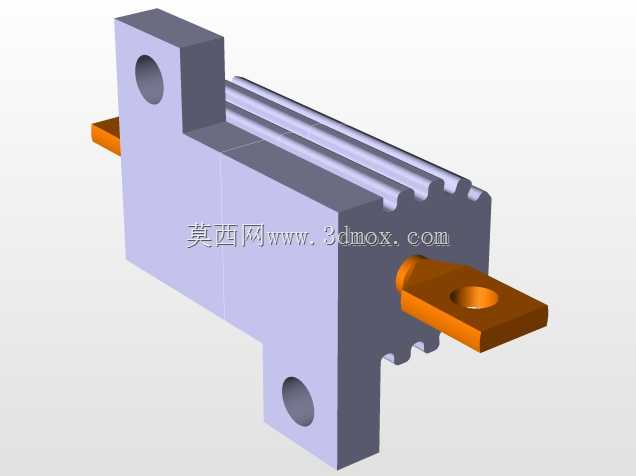

这类带安装支座的铝壳功率电阻，常被布置在工业变频器、伺服驱动系统、大功率电源模块、制动单元回路中，承担回路限流、能耗制动、负载匹配的核心作用，在设备启停、负载突变的工况下，可将多余的电能转化为热能耗散，避免回路中其他精密电子元件受过载电流冲击损坏。从结构设计来看，外壳采用带平行散热鳍片的铝合金型材一体成型，鳍片沿电阻长度方向排布，在不额外增加安装占用空间的前提下，大幅拓展了与空气的接触换热面积，配合底部的一体化安装支座，可直接通过螺栓固定在设备金属安装板、散热基板上，既保证了安装定位的可靠性，也能通过安装接触面传导部分热量，进一步提升持续工作状态下的散热效率。两端的金属接线端子采用带安装孔的片状结构，可适配螺栓压接、接线端子排连接等多种接线方式，接线接触面做了平整处理，能降低大电流通过时的接触电阻，避免局部过热问题。建模过程中，首先根据功率等级对应的散热需求确定铝壳的整体轮廓尺寸，鳍片的间距、高度经过匹配设计，既保证散热面积满足额定功率下的温升要求，也兼顾外壳的结构强度，避免运输、安装过程中鳍片受外力变形。安装支座上的固定孔位置、孔径按照通用工业电子元件安装规范设定，可适配多数工控设备内部的标准安装位，安装边界预留了足够的接线操作空间，不会出现接线后与周边元件干涉的问题。电阻内部的电阻芯与铝壳之间填充有绝缘导热材料，建模时也预留了对应的填充层空间，保证绝缘性能符合强电回路的安全要求，同时让电阻芯产生的热量能快速传导到铝壳表面散出。在实际选型应用中，这类铝壳电阻相比同功率的碳膜电阻、绕线电阻，抗震性能更强，适合在有设备振动的工业现场使用，外壳的防护能力也能适应多粉尘、轻度潮湿的车间环境，无需额外加装防护外壳即可直接安装在设备内部的安装板上。建模时对所有安装配合面、接线面的尺寸公差做了对应设定，可直接导出工程图用于生产加工，也可直接导入整机设备的装配模型中做安装干涉校验，提前排查设备内部布线、元件排布的空间冲突问题。
