带加强筋立式L型单耳安装支座结构

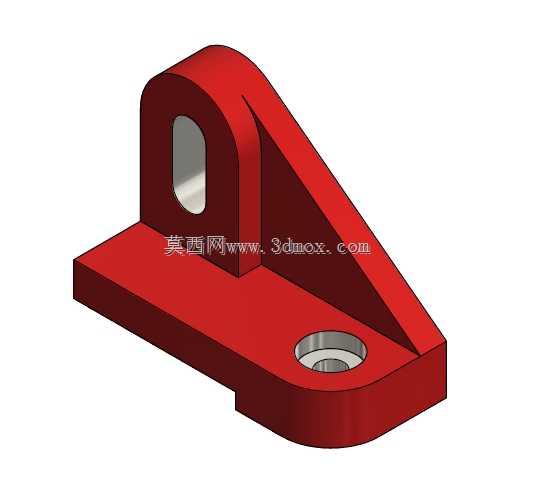

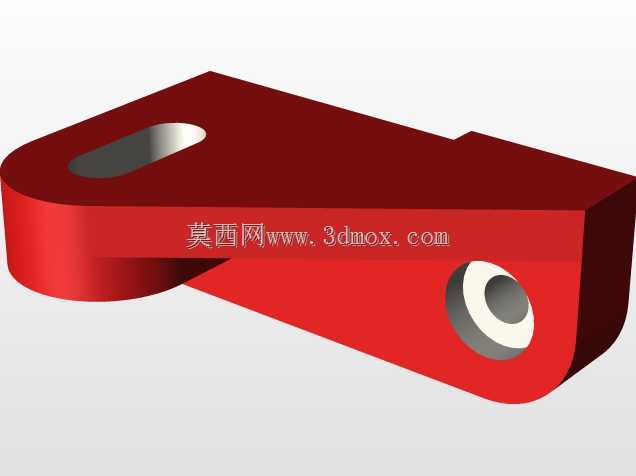

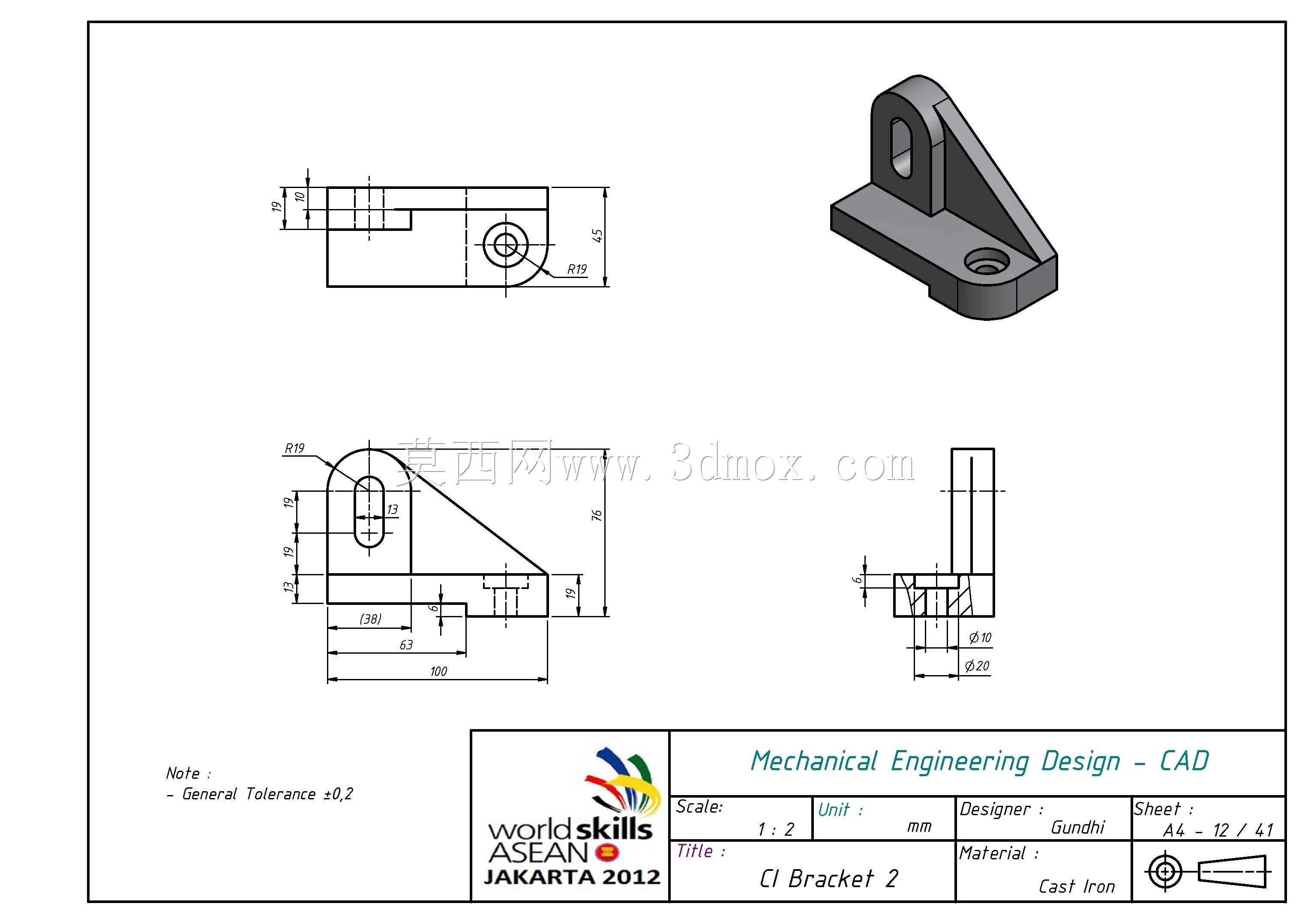

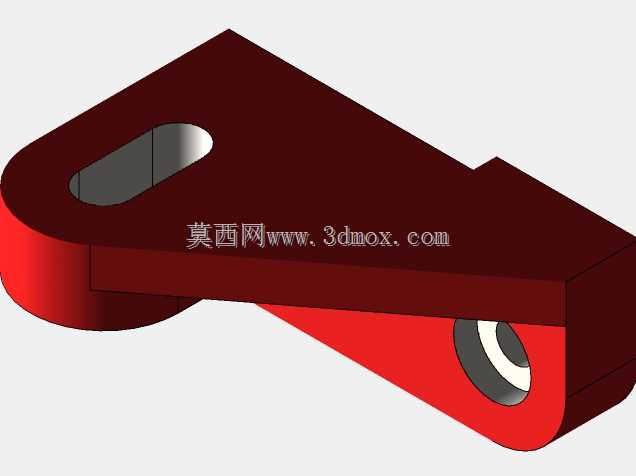

这类带三角加强筋的L型单耳支座，在轻工输送线、小型工装夹具台、非标自动化机架的辅件连接场景里十分常见，主要承担垂直方向的铰接支撑与横向载荷传递作用，区别于普通平板焊接支座，一体成型的结构避免了焊接变形带来的安装面平面度误差，在频繁受交变载荷的工位上能减少焊缝开裂的失效风险。设计时首先确定底部安装面的边界尺寸，底板一端做圆弧收边处理，既避免尖锐棱边造成装配划伤，也能在紧凑安装空间内减少与相邻构件的干涉，底板上设置的沉头安装孔，可适配内六角圆柱头螺钉的沉装需求，装配后螺钉头不突出安装面，不会对上方铺设的工装板、输送皮带造成刮蹭。立式耳板部分的长圆孔是核心功能结构，相比圆孔，长圆孔可提供一定的安装调节余量，能抵消机架焊接、型材下料产生的累计位置误差，装配时无需反复扩孔调整，降低现场装配的修配工作量，耳板与底板连接处的三角加强筋，从耳板顶部斜向延伸至底板远端，筋板厚度与耳板、底板保持一致，通过筋板的力传导作用，可将耳板承受的径向载荷分散到整个底板安装面，避免耳板根部因应力集中出现断裂。建模过程中需要注意各棱边的圆角过渡处理，尤其是耳板长圆孔的内壁、底板与筋板的连接转角，合理的圆角半径既能降低铣削加工时的应力集中，也能避免热处理环节出现开裂隐患，安装面的平面度公差需要控制在合理区间，保证支座与安装基面贴合紧密，不会因贴合间隙导致紧固后支座出现倾斜，影响铰接轴的同轴度。这类支座的安装边界需要提前匹配对应型材的槽宽或者安装板的孔位间距，底板的厚度选型要匹配实际承载载荷，当用于重载工位时可适当增加底板厚度与筋板宽度，轻载工位则可在保证强度的前提下做减重优化，耳板的厚度需要适配对应铰接件的宽度，保证铰接后无明显轴向窜动，长圆孔的长度方向需要顺着安装调节的方向设置，避免调节方向与孔位方向垂直失去调节作用。
