铝制开口销式窗帘旋转锁合固定构件

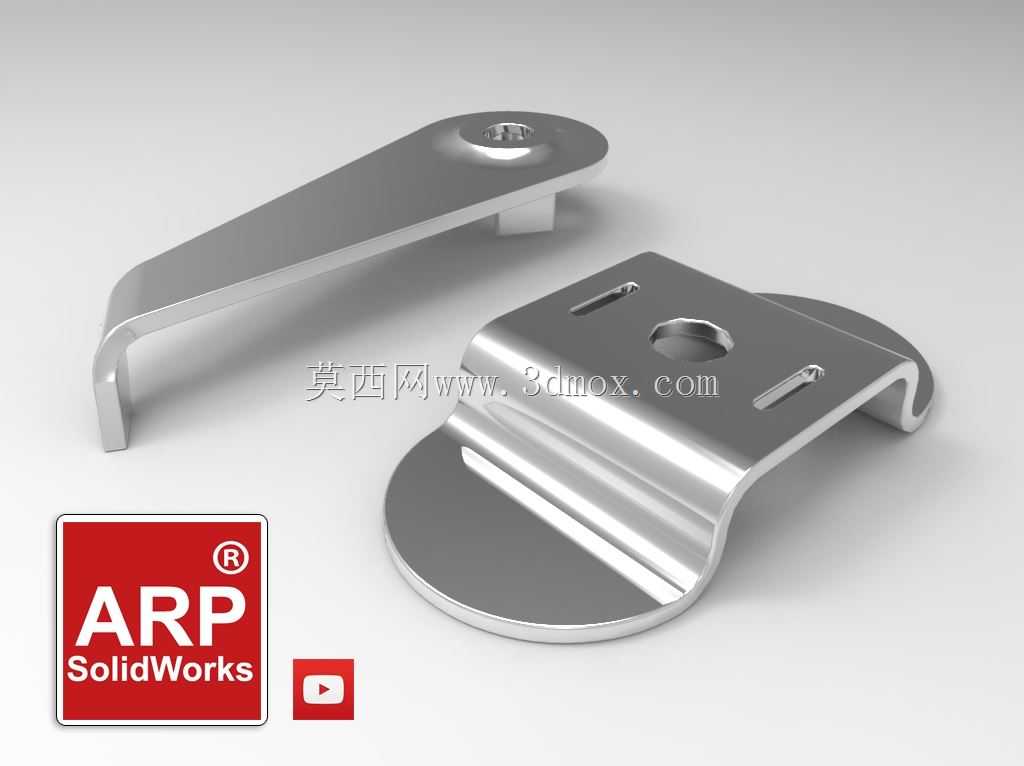

该构件属于民用建筑门窗配套的五金锁合部件，主要应用于平开式、上悬式窗帘的侧装固定场景，替代传统的卡扣式、插销式窗帘固定结构，解决常规窗帘锁件易松动、开合操作卡顿、长期使用磨损后锁止失效的问题。从结构设计逻辑来看，整套构件分为旋转拨片与固定底座两个核心部分，固定底座采用带圆弧过渡的折弯钣金结构，底座底部设置圆形贴合面，适配窗帘侧框的圆弧安装面，避免安装时出现应力集中导致的基材压痕；底座上开设的两个长条形腰型孔，可适配安装孔位±3mm的位置偏差，降低现场安装的打孔精度要求，中间的圆形通孔为旋转拨片的转轴提供安装定位，折弯翻边处做了卷边处理，既提升了底座的整体结构刚度，避免长期受拨片挤压出现钣金变形，也能消除锐边防止安装或使用过程中划伤操作人员。旋转拨片采用楔形流线型设计，拨片末端做圆弧收边，操作时手指推动拨片即可完成锁止与解锁动作，拨片根部的沉头孔用于安装固定转轴，转轴与底座孔位采用间隙配合，保证旋转动作顺滑无卡滞，拨片下方的定位凸台在锁止到位时会卡入底座的定位槽内，避免窗帘受外力晃动时拨片自行回转解锁。材质选用铝合金作为基材，兼顾结构强度与轻量化需求，表面做阳极氧化处理，提升耐磨性能与抗腐蚀能力，适配卫生间、厨房等潮湿环境下的长期使用需求。安装边界方面，底座整体安装占用的平面尺寸不超过60mm*40mm，旋转拨片的最大转动行程为90度，操作时所需的外部操作空间不小于拨片长度的1.2倍，安装时底座贴合面需与窗帘框安装面完全贴合，采用M4沉头螺丝进行固定，锁止状态下拨片可提供足够的压紧力，限制窗帘的横向与纵向窜动，解锁状态下拨片回转至与底座平行位置，不会对窗帘的开合动作造成干涉。在建模过程中，针对钣金折弯处的圆角半径、拔模斜度都做了符合冲压加工工艺的参数设置，所有锐边均做了R0.5的倒圆角处理，既满足加工工艺要求，也提升了构件的使用安全性，定位凸台与定位槽的配合间隙设置为0.2mm，既保证锁止定位的准确性，也不会因加工误差出现装配卡滞的问题。
